MANUTENZIONE
powermax30
Manuale di manutenzione 3-27
5. Far passare l’estremità con il connettore del nuovo cavo di massa attraverso il foro nella mascherina e quindi
attraverso il dado di fissaggio.
6. Avvitare il dado sul serracavo per fissarlo in posizione.
7. Collegare il cavo di massa alla scheda di potenza sul connettore J22 usando la vite e la rondella rimosse al
passo 3. La coppia di serraggio per questa connessione è di 23,04 kg cm.
8. Replace or realign the end cap.
9. Facendo attenzione a non pizzicare nessun filo, riposizionare la protezione di Nomex e reinserire il coperchio
sul generatore. Assicurarsi che i bordi inferiori siano all’interno delle guide.
10. Posizionare la maniglia sopra i fori nella parte superiore del coperchio, quindi fissare il coperchio utilizzando le
due viti.
11. Ricollegare l’alimentazione elettrica e quella del gas.
Sostituzione del cavo di alimentazione (CSA)
1. Spegnere il generatore, scollegare il cavo di alimentazione ed il tubo di alimentazione del gas.
2. Rimuovere le 2 viti dalla maniglia sulla parte superiore del generatore. Rimuovere la maniglia e sollevare il
coperchio togliendolo dal generatore. Rimuovere la protezione di Nomex che protegge la scheda di potenza.
Il cavo di alimentazione ha un filo nero e un filo bianco che si collegano all’interruttore di alimentazione ed un
filo verde di terra che si collega al dissipatore di calore.
3. Rimuovere la mascherina posteriore oppure allontanarla delicatamente dal generatore.

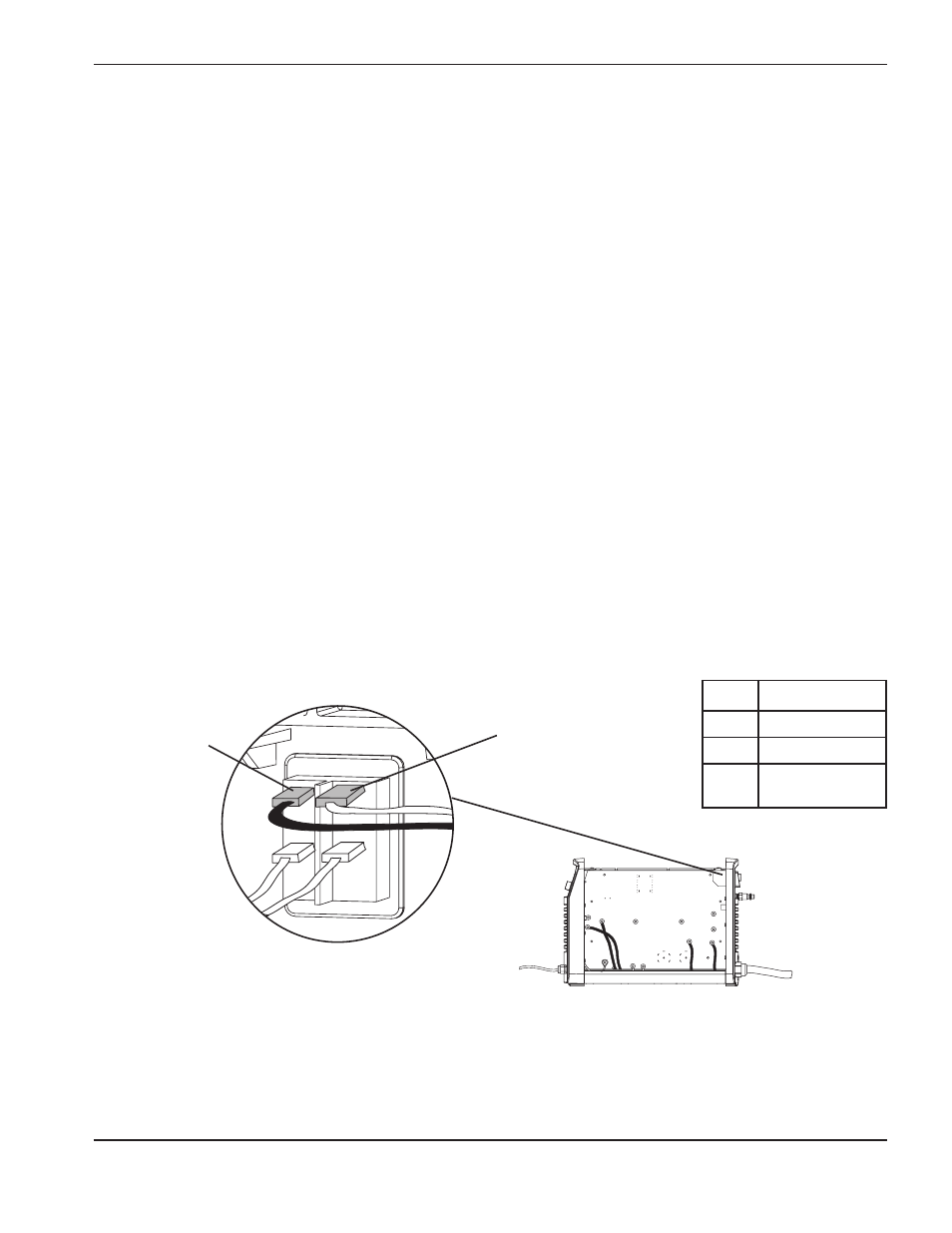

4. Tirare via delicatamente il connettore del filo bianco dall’interruttore di alimentazione per scollegarlo. Se
necessario, si possono usare delle pinze ad ago oppure un cacciavite a taglio per facilitarne la rimozione.
5. Rimuovere il filo nero nello stesso modo.
6. Rimuovere la vite di fissaggio del filo verde al dissipatore di calore. Sulla scheda di potenza c’è una fessura
che consente di accedere facilmente alla vite.
7. Sull’esterno del generatore, allentare il dado di tenuta del serracavo in modo che i fili possano scorrere
liberamente. Se si vuole sostituire il serracavo, usare una chiave regolabile per svitare anche il dado all’interno
del generatore.
Monofase
Modello CSA
L Nero
N Bianco
Messa
a terra
Verde
L
Filo nero
N
Filo bianco
