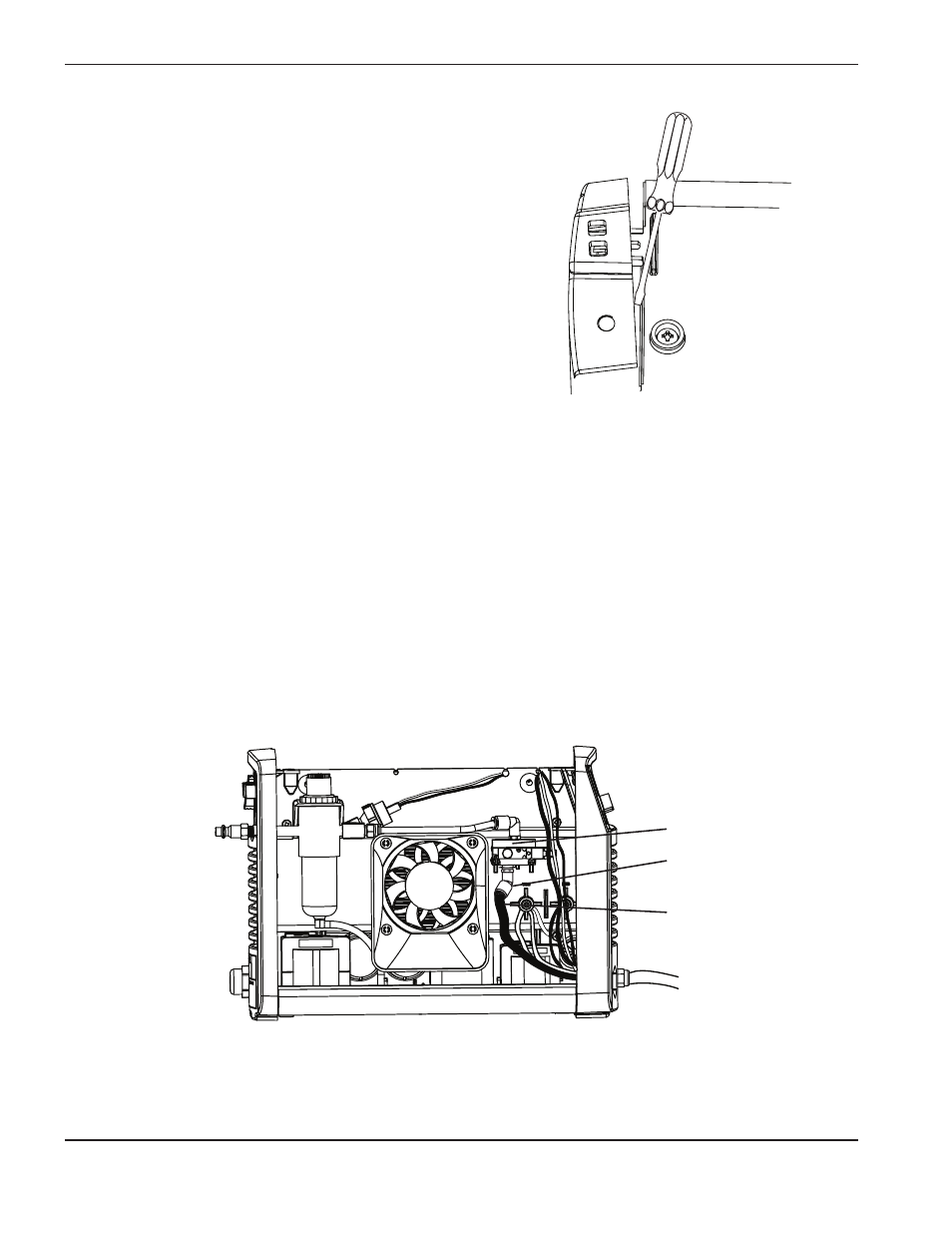

7. Posizionare un altro cacciavite o un attrezzo simile
nell’apertura principale tra la mascherina e la base per
impedire che la prima estremità della mascherina che è
stata sganciata ritorni nella posizione originale quando si
sgancia l’altra estremità.
8. Ripetere i passi 5 e 6 sull’altra estremità della mascherina.
9. Se si vuole rimuovere la mascherina per sostituirla,
anziché semplicemente per avere un migliore accesso
all’interno del generatore, occorre anche scollegare il cavo
torcia, il cavo di massa ed il morsetto di massa dalla
(mascherina anteriore) oppure il cavo di alimentazione ed
il connettore di alimentazione del gas (mascherina
posteriore).
10. Per rimontare la mascherina, premere quest’ultima sulla base per riagganciarla e quindi riavvitare la vite di
fissaggio. Sulla mascherina posteriore, assicurarsi che il foro sul morsetto di massa sia allineato con i fori delle
viti sulla mascherina e sul generatore prima di tentare di inserire la vite di fissaggio.
MANUTENZIONE
3-24
powermax30
Manuale di manutenzione
Sostituzione del cavo torcia
1. Spegnere il generatore, scollegare il cavo di alimentazione ed il tubo di alimentazione del gas.
2. Usare un cacciavite con taglio a croce Phillips N°2 per rimuovere le due viti dalla maniglia nella parte superiore
del generatore. Inclinare delicatamente le mascherine all’indietro in modo da poter estrarre i bordi della
maniglia da sotto le mascherine. Rimuovere la maniglia e sollevare il coperchio togliendolo dal generatore.
Rimuovere la protezione di Nomex che protegge la scheda di potenza.
3. Comprimere il collare sul raccordo del tubo del gas e tirare il tubo per rimuoverlo dall’elettrovalvola.
Tubo del gas
Collare del raccordo del
tubo
Elettrovalvola
