MANUTENZIONE
powermax30
Manuale di manutenzione
3-25

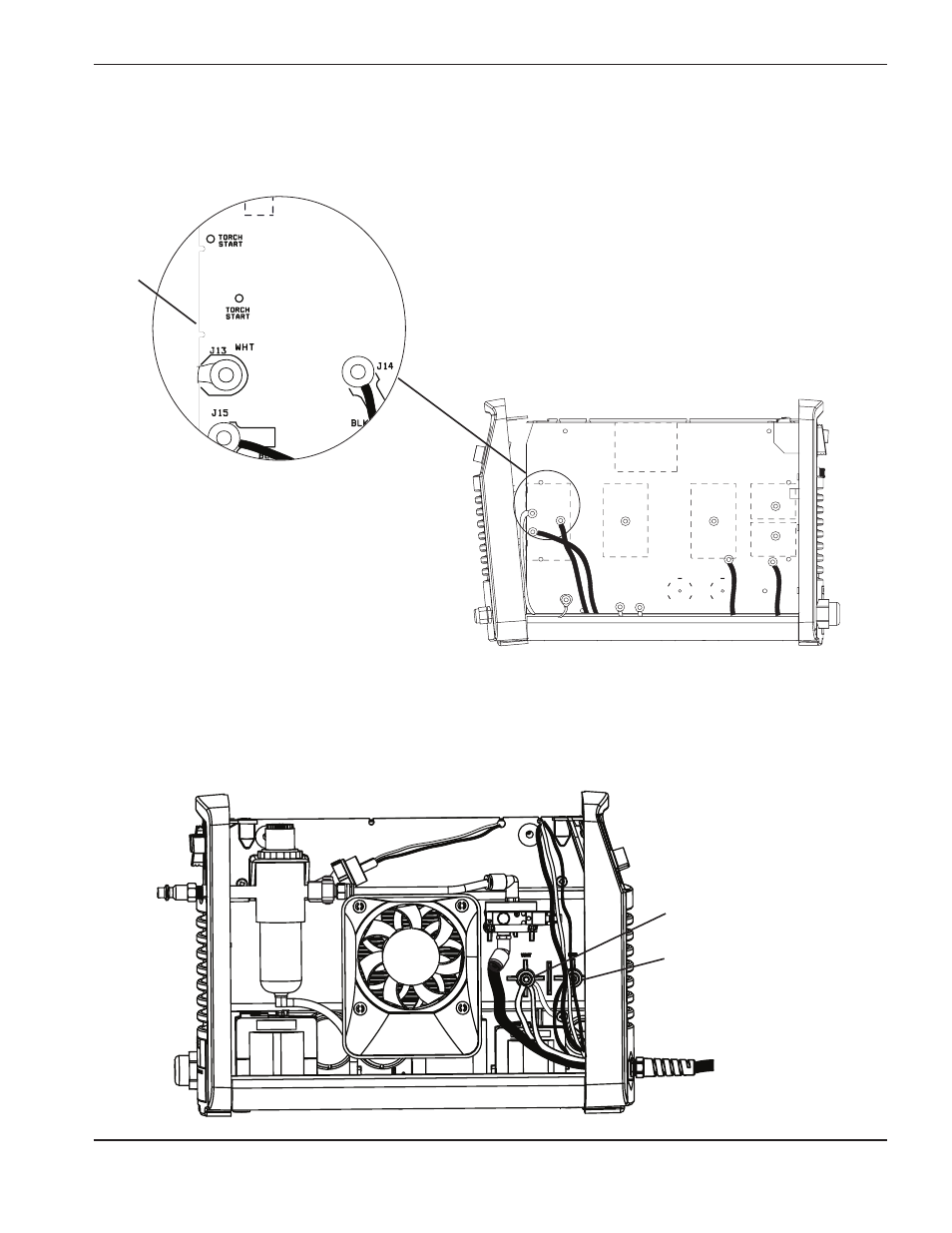

4. Inclinare delicatamente la mascherina anteriore allontanandola dal generatore. I fili arancione, blu e viola dal
cavo torcia sono collegati alla scheda di potenza con un connettore a 3 pin su J12. Rimuovere il connettore
tirandolo verso la parte anteriore del generatore.
J12
5. Il gruppo di fili bianchi ed il filo rosso proveniente dal cavo torcia sono fissati a prigionieri sul pannello centrale
del generatore sul lato ventola. Usare una chiave da 8 mm per rimuovere i dadi dai prigionieri e togliere via i
terminali ad anello dai prigionieri.
Gruppo fili bianco
Filo rosso
