MANUTENZIONE
3-26
powermax30
Manuale di manutenzione
Sostituzione del cavo di massa
1. Spegnere il generatore, scollegare il cavo di alimentazione ed il tubo di alimentazione del gas.
2. Rimuovere le 2 viti dalla maniglia sulla parte superiore del generatore. Rimuovere la maniglia e sollevare il
coperchio togliendolo dal generatore. Rimuovere la protezione di Nomex che protegge la scheda di potenza.
3. Rimuovere la vite e la rondella dal connettore J22 sulla scheda di potenza (denominata anche “CAVO DI
MASSA”) che collega il cavo alla scheda, e conservarle da parte.
4. Rimuovere la mascherina anteriore oppure allontanarla delicatamente dal generatore. Rimuovere il dado di
fissaggio del serracavo. Tirare il cavo di massa attraverso il foro nella mascherina.
6. Dall’interno della mascherina anteriore, svitare il dado del serracavo del cavo torcia in modo che quest’ultimo
possa muoversi liberamente. Rimuovere il cavo torcia tirando i fili ed il tubo di alimentazione del gas attraverso
il foro nella mascherina.
7. Far passare i fili ed il tubo di alimentazione del gas per il nuovo cavo torcia attraverso il foro nella mascherina e
quindi attraverso il dado del serracavo.
8. Serrare il dado del serracavo del cavo torcia.
9. Spingere il tubo di alimentazione del gas sulla torcia di circa 16 mm all’interno del raccordo nella parte inferiore
dell’elettrovalvola.
10. Far scorrere il terminale ad anello per il gruppo di fili bianchi sul prigioniero di sinistra (etichettato “WHT” sul
pannello centrale). Far scorrere il terminale ad anello per il filo rosso sul prigioniero di destra (etichettato “RED”
sul pannello centrale panel). Serrare il dado su ciascun prigioniero.
11. Far passare il gruppo dei fili arancione, blu e viola sul pannello centrale con i fili inseriti all’interno della
scanalatura del pannello. Premere il connettore nel suo alloggiamento sulla scheda di potenza.
12. Facendo attenzione a non pizzicare nessun filo, riposizionare la protezione di Nomex e reinserire il coperchio
sul generatore. Assicurarsi che i bordi inferiori siano all’interno delle guide.
13. Riposizionare la mascherina. Assicurarsi che il foro della vite sul morsetto di massa sia allineato con i fori per
le viti nella mascherina e nel generatore. Posizionare la maniglia sopra i fori nella parte superiore del
coperchio, quindi fissare il coperchio utilizzando le due viti.
14. Ricollegare l’alimentazione elettrica e quella del gas.

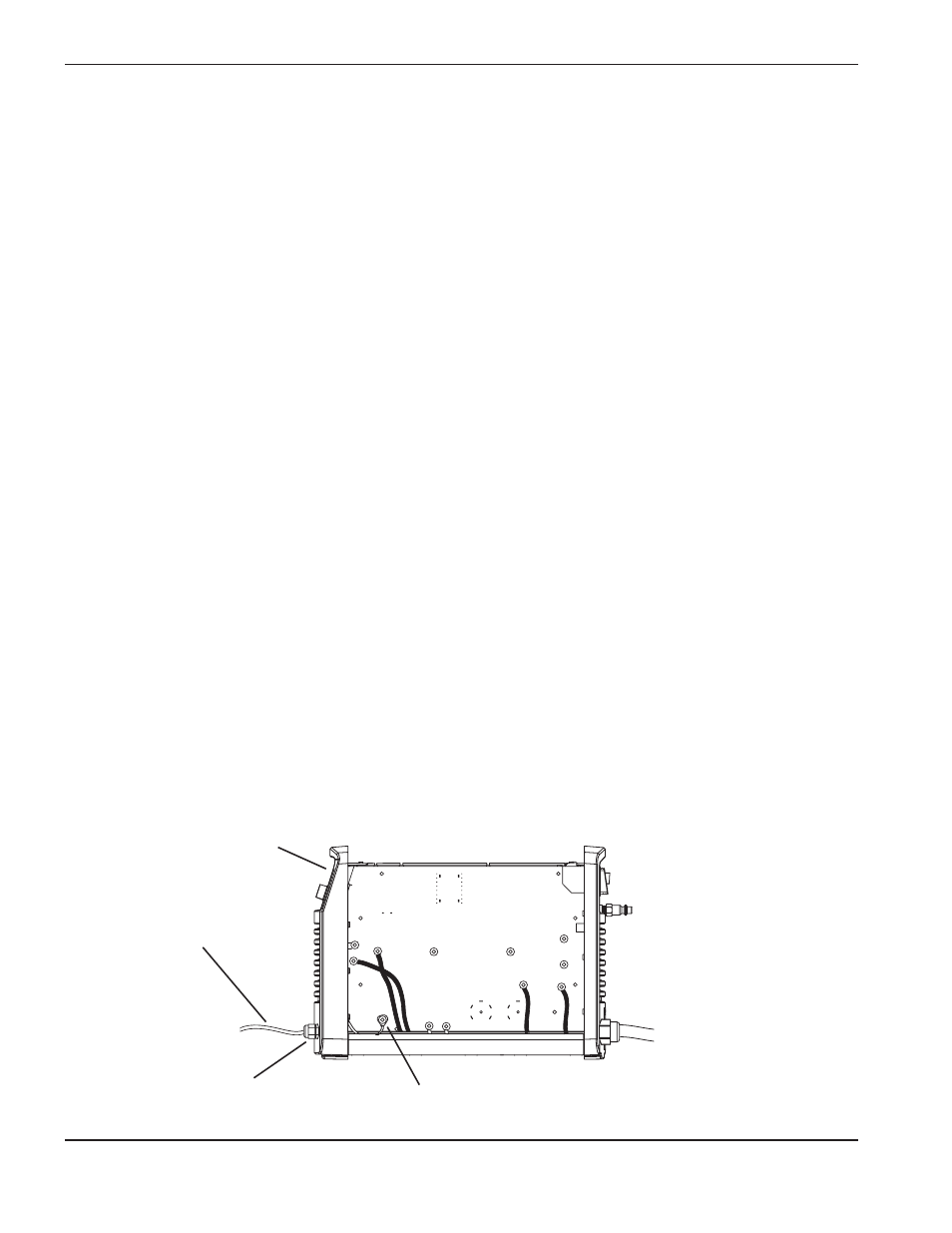

Cavo di massa
Collegamento del cavo di massa
alla scheda di potenza (J22)
Mascherina anteriore
Serracavo
