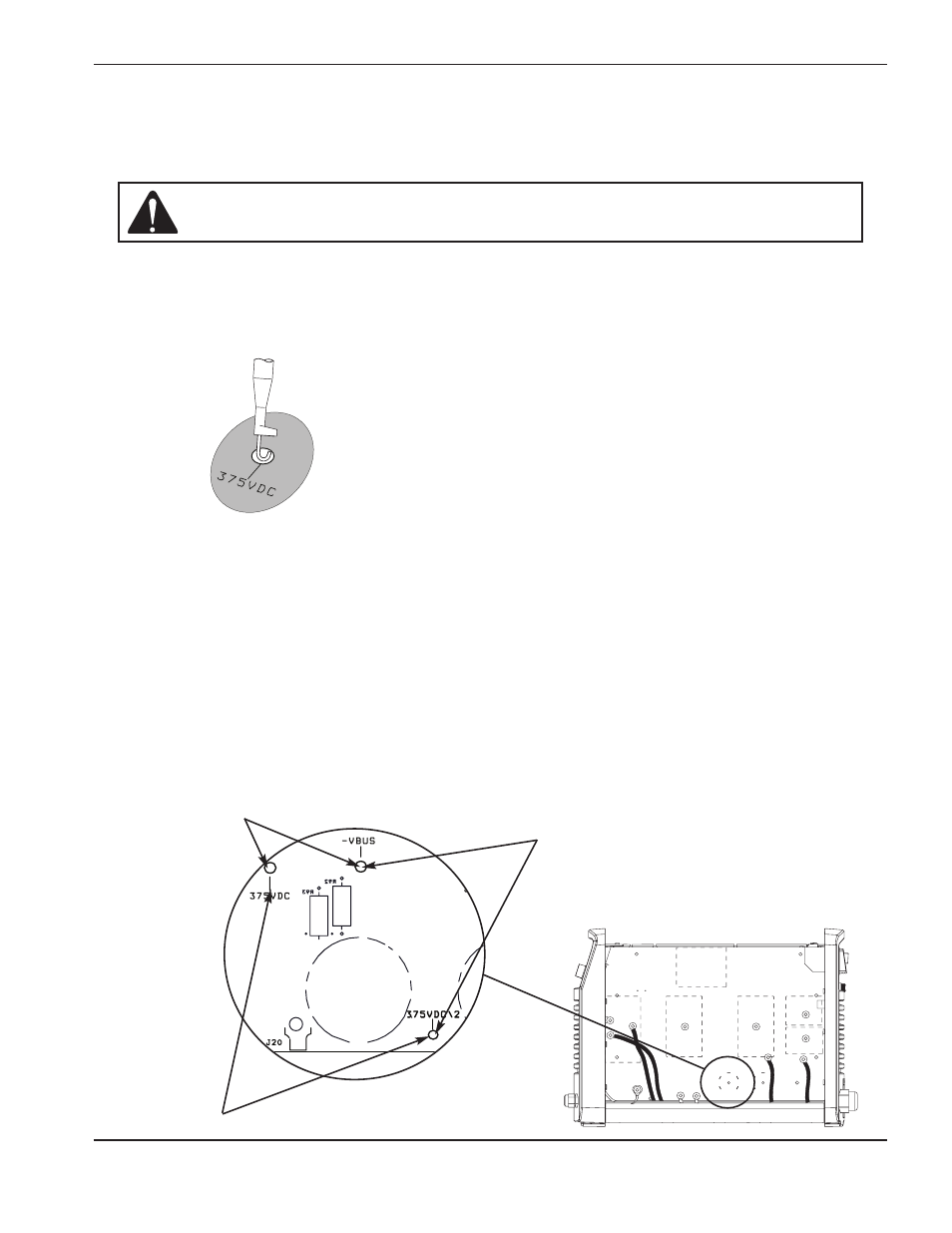

Test 3 — VBUS e bilanciamento di tensione
Testare la scheda di potenza per verificare che i circuiti siano bilanciati.
Passo 3
Passo 2
Passo 4
Attenzione: Non usare un tester con sonde che possono causare un cortocircuito tra il
BUS ed il dissipatore di calore. Usare invece dei terminali E-Z Hook.
MANUTENZIONE
powermax30
Manuale di manutenzione 3-17
1. Spegnere l’alimentazione (OFF).
2. Posizionare i cavi del tester in modo da misurare la tensione tra -VBUS e 375 VCC sulla scheda di potenza.
Collegare attentamente i terminali E-Z Hook ai bordi dei fori sulla scheda di potenza in modo che essi siano in
contatto con l’anello sul retro della scheda stessa.
Accendere l’alimentazione dopo aver collegato i terminali E-Z Hook. Il tester deve indicare 375 VCC.
Se si rileva un valore diverso da 375 VCC, moltiplicare il valore visualizzato per 0.00601 per convertirlo in mV.
Misurare la tensione sul pin 21 di J7. Si dovrebbe rilevare lo stesso valore (±10%).
3. Spegnere l’alimentazione e spostare i cavi E-Z Hook su -VBUS e 375 VCC/2. Accendere (ON) l’alimentazione
dopo aver collegato il tester. Questo valore dovrebbe essere di 187.5 VCC oppure metà del valore rilevato al
passo 2.
4. Accendere l’alimentatore e spostare i cavi E-Z Hook su 375 VCC e 375 VCC/2. Accendere (ON) l’alimentazione
dopo aver collegato il tester. Questo valore dovrebbe essere di 187.5 VCC oppure metà del valore rilevato al
passo 2.
5. I valori rilevati ai passi 3 e 4 dovrebbero essere circa uguali. Se i valori differiscono di più di 30 V, sostituire la
scheda di potenza.
Nota: tutti i valori possono avere una tolleranza di ±10%.
