MANUTENZIONE
powermax30
Manuale di manutenzione 3-23

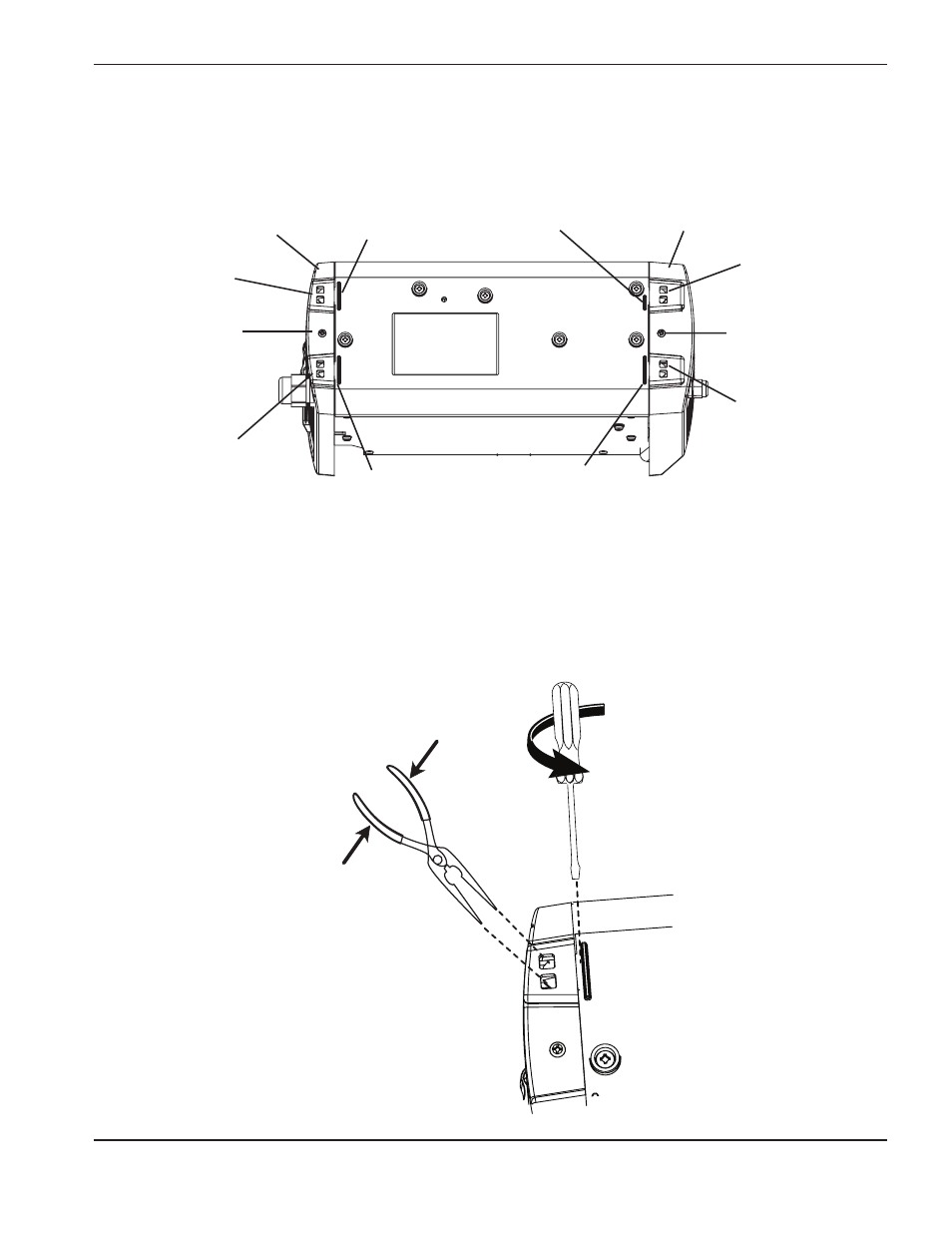

3. Coricare il generatore su un lato oppure posizionarlo a testa in giù. Ciascuna mascherina è fissata tramite una
vite posizionata nel suo centro. I supporti nella parte inferiore del generatore presentano delle fessure che
danno accesso ai ganci di fissaggio delle mascherine. Vicino a ciascun supporto c’è un’aletta.
4. Rimuovere la vite di fissaggio dalla parte inferiore della mascherina che si vuole togliere.
5. Su entrambi i lati di ciascuna mascherina sono presenti dei ganci che la tengono in posizione. Inserire delle
pinze ad ago nelle fessure di accesso ai ganci in modo da pinzarli contemporaneamente.
6. Appoggiare un cacciavite a testa piatta contro l’aletta, vicino al gancio, e ruotarlo leggermente per allontanare la
mascherina dalla base.
Gancio
Gancio
Gancio
Gancio
Aletta
Aletta
Aletta
Aletta
Vite di
fissaggio Vite di
fissaggio
Mascherina posteriore Mascherina anteriore
