RICERCA GUASTI E TEST DEL SISTEMA
powermax
45 Manuale di manutenzione 5-19
TP 19
W
- + - +
TP 18
R
TP 17
B
192 VDC 192 VDC

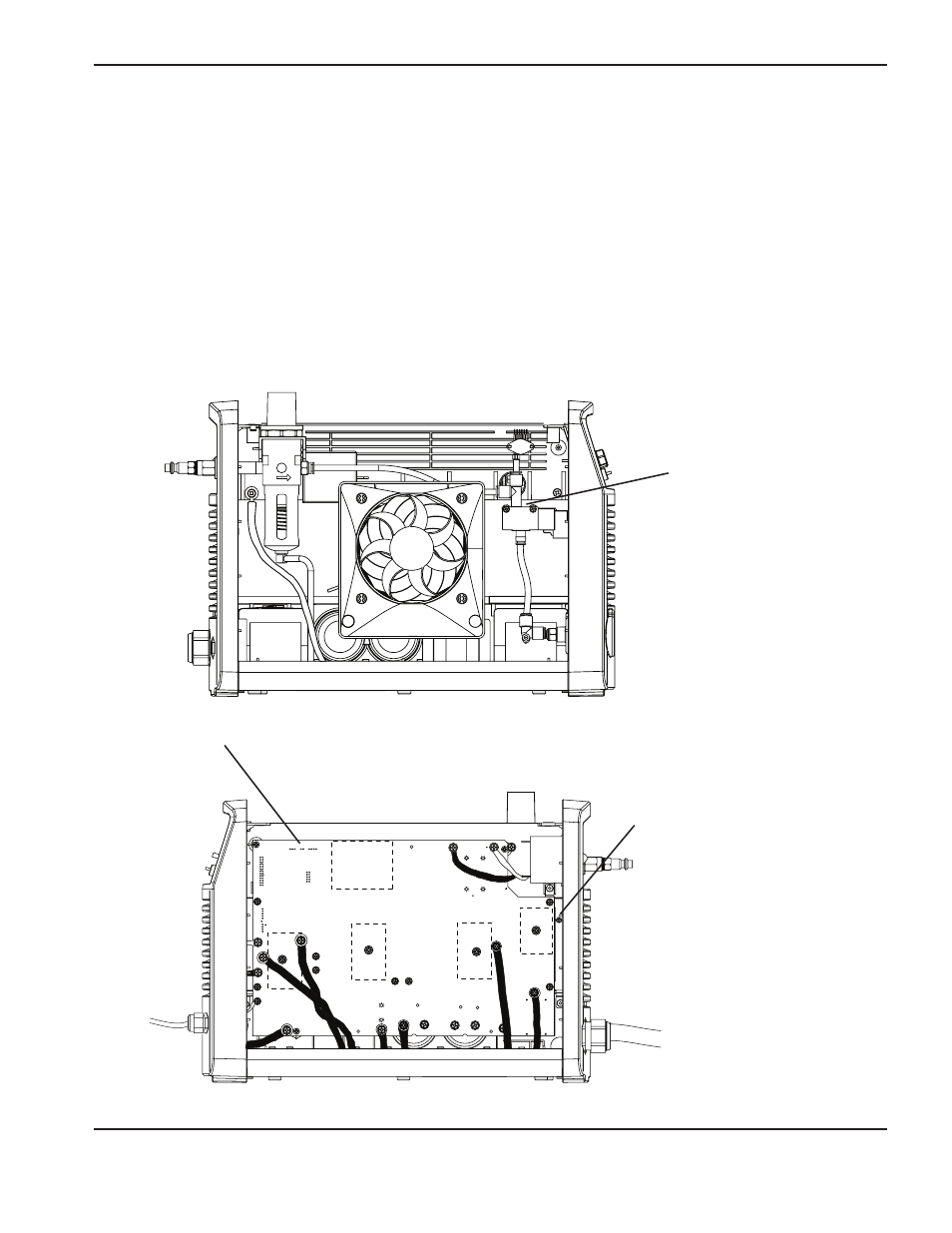

Test 4 — elettrovalvola
Se il gas non fluisce in modo adeguato, verificare che l'elettrovalvola funzioni correttamente.
1. Sull'elettrovalvola è presente un LED che si illumina di rosso quando la torcia è accesa o quando la manopola
di controllo della corrente è impostata in modalità di verifica gas. Rimane illuminata finché il postflow si arresta.
Ruotare la manopola della corrente su prova gas e verificare che il LED si illumini.
2. Posizionare un ponticello dal pin 4 di J3 (J4 per generatori CE da 400 V) sul pannello generatore a terra. Si dovrebbe
udire il clic della valvola.
3. Se non si sente il clic della valvola, o se il LED non si illumina e un controllo della tensione sul pin 4 di J3 indica
24 VCC, sostituire l'elettrovalvola.
LED elettrovalvola
J3 o J4
PE (messa a terra)
