SOSTITUZIONE DEI COMPONENTI
6-10 powermax
45 Manuale di manutenzione
13. Riposizionare il gruppo filtro nel supporto e sostituire il dado di fissaggio.
14. Ricollegare il flessibile di alimentazione del gas e premere il flessibile di scarico sul relativo scarico nella parte
inferiore della base del generatore.
15. Ricollegare l'alimentazione del gas e verificare che non presenti perdite.
16. Far scorrere il coperchio all'indietro, sul generatore. Posizionare l'impugnatura sopra i fori presenti nella parte
superiore del coperchio, quindi fissare il coperchio con le due viti.
17. Ricollegare l'alimentazione elettrica e quella del gas.
Sostituire il filtro del gas
1. Disinserire (OFF) l'alimentazione, scollegare il cavo di alimentazione, scollegare l'alimentazione del gas.
2. Rimuovere le 2 viti dall'impugnatura sulla parte superiore del generatore. Rimuovere l'impugnatura, quindi sollevare
il coperchio dal generatore.
3. Rimuovere il raccordo del gas dal lato posteriore del generatore.
4. Rimuovere il tubo flessibile di scarico dal foro della parte inferiore della base del generatore.
5. Scollegare il tubo flessibile di alimentazione del gas dal filtro.

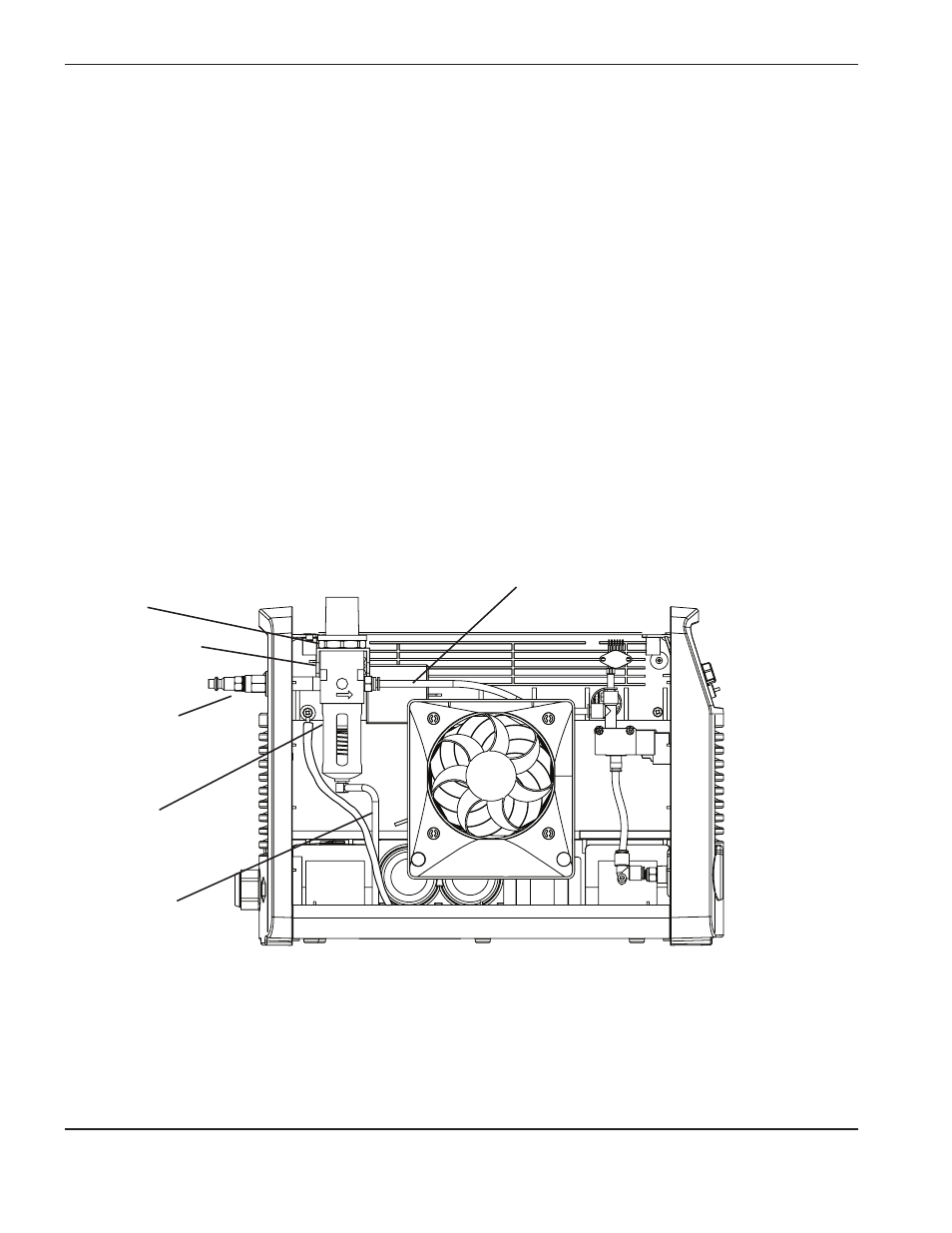

Flessibile di scarico
Dado
Sostegno
Raccordo del gas
Filtro
Flessibili di alimentazione del gas
6. Svitare il dado che fissa il filtro al sostegno. Inclinare la parte inferiore del filtro aria allontanandola dal generatore
e far scorrere il filtro fuori dalla staffa.
7. Posizionare il nuovo filtro del gas nel sostegno e riposizionare il dado di fissaggio.
8. Indirizzare il tubo flessibile di scarico attraverso il foro alla base del generatore.
