SOSTITUZIONE DEI COMPONENTI
6-6 powermax
45 Manuale di manutenzione
TP17
W
+ - + -
TP18
B
TP16
R
~280 VDC ~280 VDC
15. Sostituire o riposizionare il pannello terminale. Accertarsi che il foro della vite nella clip di collegamento a massa
sia allineato con i fori delle viti nel cappuccio terminale e nel generatore.
16. Prestando attenzione a non stringere alcun filo, riposizionare la barriera in Mylar e far scorrere il coperchio sul
generatore. Posizionare l'impugnatura sopra i fori presenti nella parte superiore del coperchio, quindi fissare il
coperchio con le due viti.
17. Ricollegare l'alimentazione elettrica e quella del gas.
Sostituzione del cavo di alimentazione (CE da 400 V)
1. Disinserire (OFF) l'alimentazione, scollegare il cavo di alimentazione, scollegare l'alimentazione del gas.
2. Rimuovere le 2 viti dall'impugnatura sulla parte superiore del generatore. Rimuovere l'impugnatura, quindi sollevare
il coperchio dal generatore. Rimuovere la barriera in Mylar che protegge il pannello generatore.

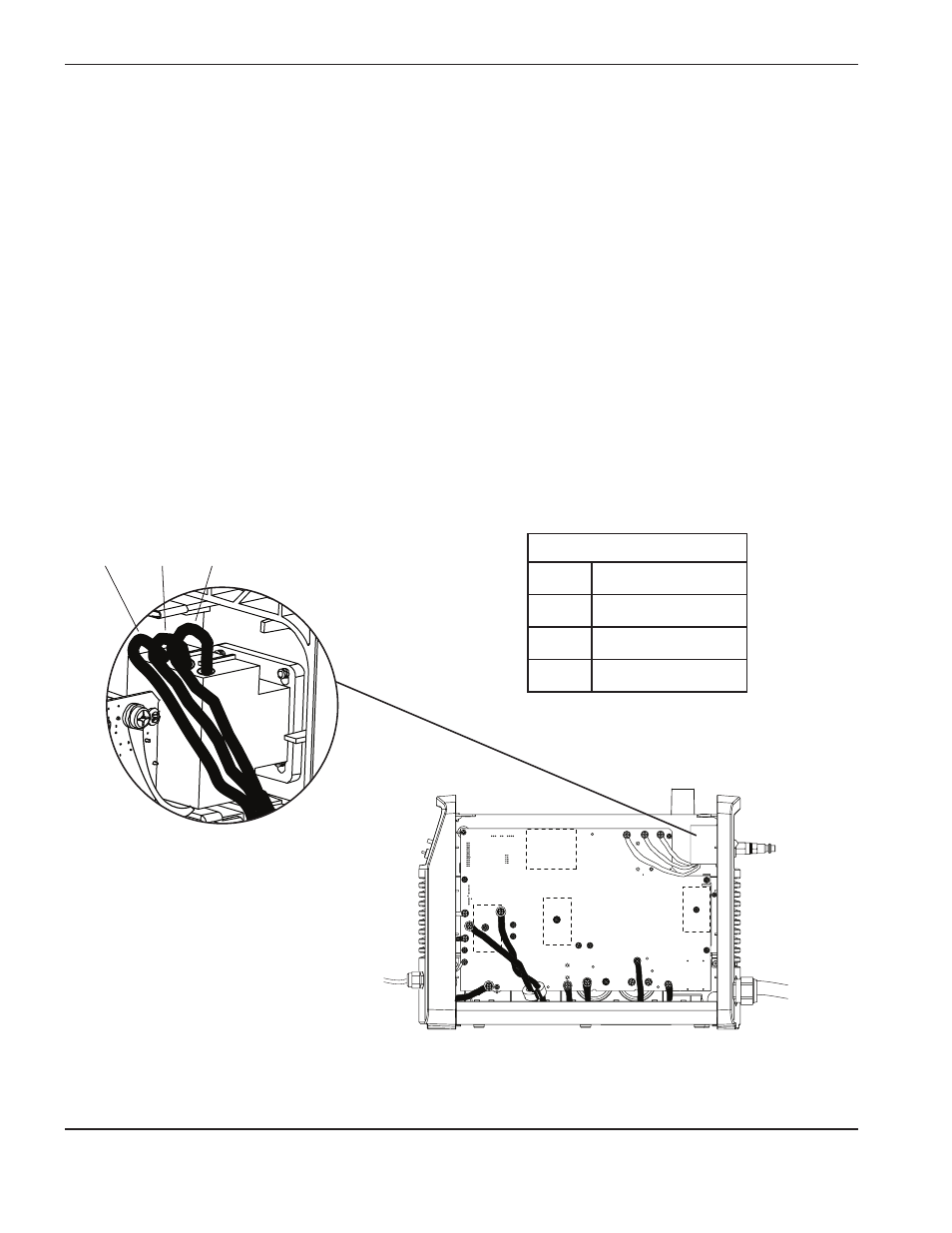

Il cavo di alimentazione ha 3 fili, marrone, nero e grigio, che si collegano all'interruttore di alimentazione e un cavo
di massa verde/giallo che si collega al dissipatore di calore.
3. Rimuovere il pannello posteriore o inclinarlo delicatamente allontanandolo dal generatore.
4. Rimuovere le 3 viti di fissaggio dei fili all'interruttore di alimentazione ed estrarre delicatamente i fili dall'interruttore.
L1 L2 L3
Trifase
L1 Marrone
L2 Nero
L3 Grigio
PE Verde/giallo
