SOSTITUZIONE DEI COMPONENTI
powermax
45 Manuale di manutenzione 6-15
26. Prestando attenzione a non stringere alcun filo, riposizionare la barriera in Mylar e far scorrere il coperchio sul
generatore. Posizionare l'impugnatura sopra i fori presenti nella parte superiore del coperchio, quindi fissare il
coperchio con le due viti.
27. Ricollegare l'alimentazione elettrica e quella del gas.
Sostituzione del pannello generatore (CE da 400 V)
Prima di iniziare questa procedura, accertarsi di disporre del pannello generatore corretto per il sistema. Il codice
articolo per un pannello generatore CE da 400 V è 228260. Questo pannello generatore ha una piccola fessura
immediatamente sotto il foro della vite del gruppo dissipatore di calore e un singolo diodo del ponte di ingresso.
1. Disinserire (OFF) l'alimentazione, scollegare il cavo di alimentazione, scollegare l'alimentazione del gas.
2. Rimuovere le 2 viti dall'impugnatura sulla parte superiore del generatore. Rimuovere l'impugnatura, quindi sollevare
il coperchio dal generatore. Rimuovere la barriera in Mylar che protegge il pannello generatore.

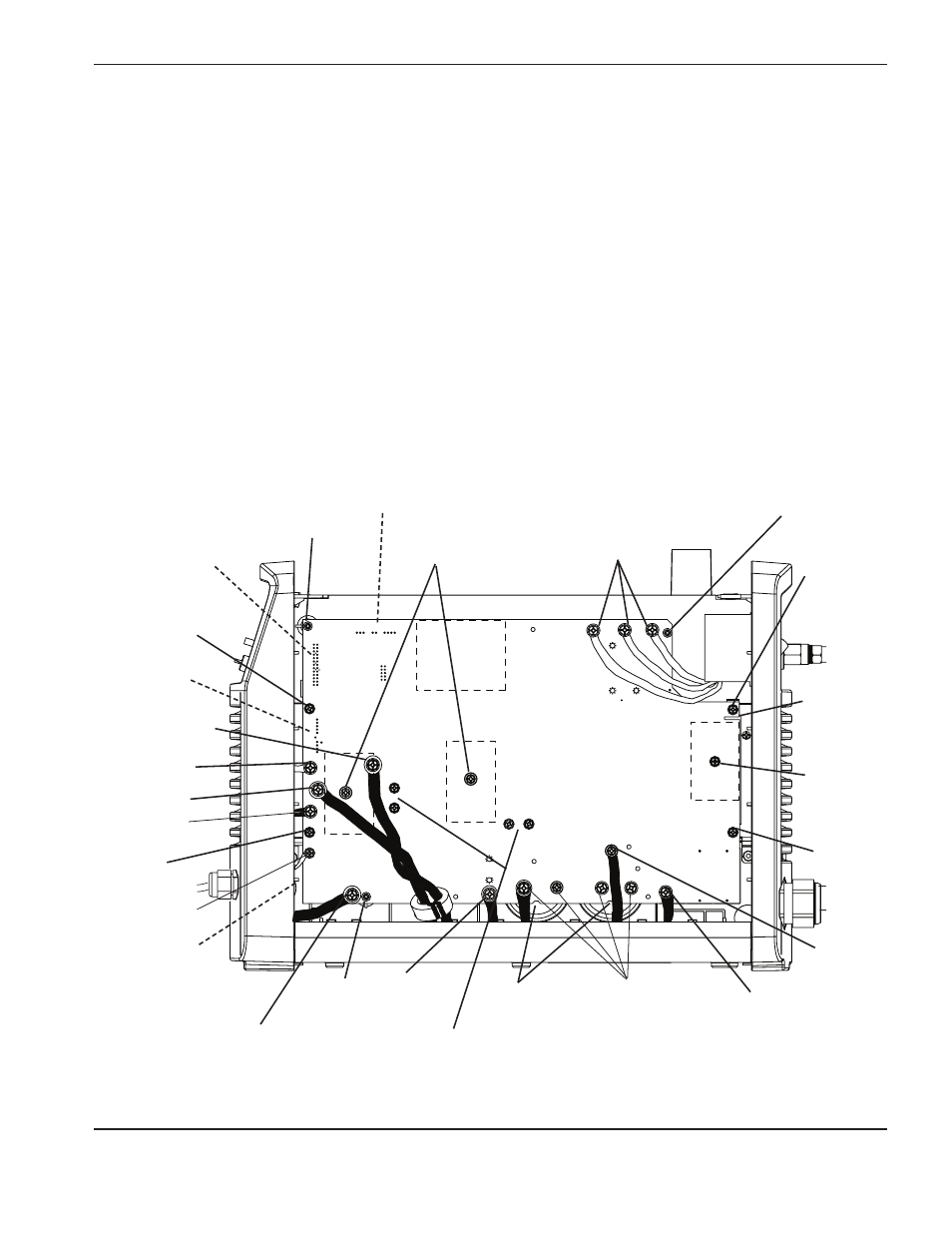

3. Staccare la piattina da J8 sul lato dissipatore di calore del pannello generatore (vedere le illustrazioni su questa
pagina e sulla pagina seguente per la posizione della piattina e dei componenti elencati nei passaggi seguenti).
TP17
W
+ - + -
TP18
B
TP16
R
~280 VDC ~280 VDC
Piattina (J8)
J 10 e J12
J13
J14
J15
Vite gruppo
dissipatore
di calore
Vite gruppo
dissipatore
di calore
J16
J18
J19
J20
Connettore cavo
di lavoro (J21)
Vite di
fissaggio
Viti condensatore (4)
Viti resistenza (4)
J17
J4, J5 e J6
Vite di fissaggio
Vite di fissaggio
Viti di fissaggio
IGBT (2)
Fili interruttore di accensione/
spegnimento
Vite gruppo
dissipatore
di calore
Vite gruppo
dissipatore
di calore
J22
Il nuovo
pannello ha
una fessura
qui.
J2 J1
Vite diodo
ponte di
ingresso
Sfiati di rilascio
pressione
NUOVA scheda di controllo 400 V (PN 141008)
