RICERCA GUASTI E TEST DEL SISTEMA
5-8 powermax
45 Manuale di manutenzione
TP17
W
+ - + -
TP18
B
TP16
R
~280 VDC ~280 VDC

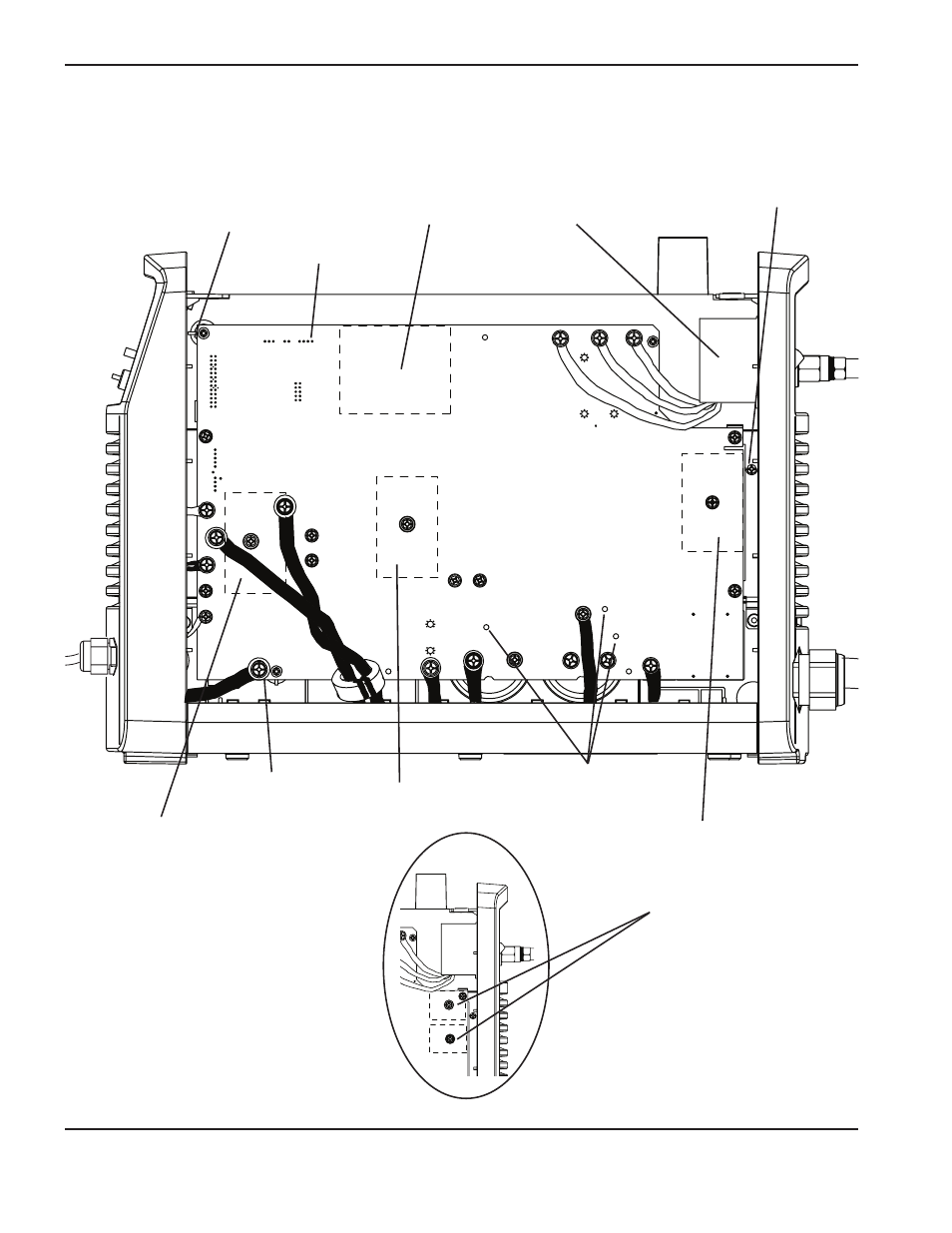

Panoramica pannello generatore CE da 400 V
Interruttore di
alimentazione (S1)
Pannello generatore (PCB2)
Scheda di controllo (PCB1)
Circuito flyback
PE (messa a terra)
Diodo di uscita e modulo
IGBT dell'arco pilota (D40)
IGBT inverter
(Q2)
Collegamento cavo di
lavoro (J21)
Nuovo pannello
generatore
Ponte di diodi in entrata
(D48)
Punti del test
TP17
W
+ - + -
TP18
B
TP16
R
~280 VDC ~280 VDC
Vecchio pannello generatore
Ponte di diodi in entrata
(D28, D38)
