SOSTITUZIONE DEI COMPONENTI

powermax

45

Manuale di manutenzione

6-13

12.   Mettere nuovamente in piedi l'unità. Estrarre tutti i fili scollegati. 

13.   Estrarre il pannello dal generatore. 

14.   Prima di installare un nuovo pannello generatore, pulire il dissipatore di calore con alcol isopropilico. Rimuovere 

delicatamente eventuali residui di composto termico prestando attenzione a non graffiare il dissipatore di calore. 

Pulire utilizzando un panno pulito.

15.   Applicare uno strato sottile di composto termico (incluso nel kit dei pezzi di ricambio) di spessore 2 mm (circa lo 

spessore di un foglio di carta) su tutti gli IGBT e sui diodi del ponte di ingresso.

Nota: Miscelare nuovamente il composto in presenza di materiale separato.

16.   Allineare i fori per le viti condensatore con i condensatori; gli sfiati di rilascio pressione devono essere visibili dalle 

due scanalature del pannello generatore.

17.   Inserire il pannello generatore.

18.   Riposizionare le 4 viti del gruppo dissipatore di calore e serrarle a 23,04 kg cm. 

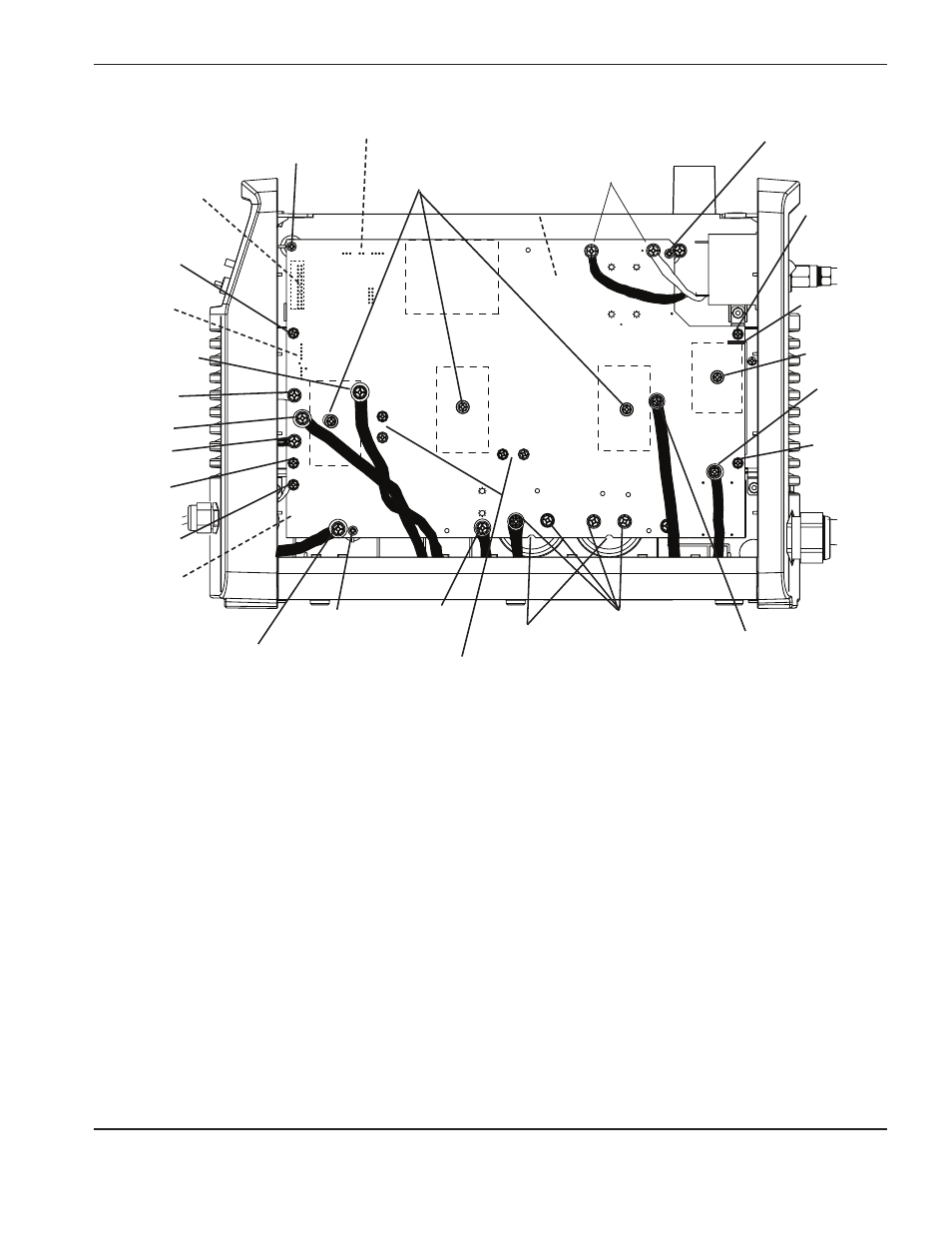

NUOVO pannello generatore CSA da 200-240 V (PN 141005) e CE da 230 V (PN 141046)

TP 19

W

-

+

-

+

TP 18

R

TP 17

B

192 VDC

192 VDC

Piattina (J7)

J10 e J12

J3, J4 e J5

J18

J15

J20

J13

J14

J16

Connettore cavo 

di lavoro (J21)

Vite di fissaggio

Vite di fissaggio

Vite di 

fissaggio

Vite gruppo 

dissipatore 

di calore

Vite gruppo 

dissipatore  

di calore

Vite gruppo 

dissipatore 

di calore

Vite gruppo 

dissipatore 

di calore

Viti di fissaggio 

IGBT (3)

J17

Viti condensatore (4)

J19

Viti resistenza (4)

Fili interruttore di accensione/

spegnimento

J6

J22

J1

J2

Vite diodo ponte 
di ingresso

Sfiati di rilascio 

pressione

Il nuovo pannello 

ha una fessura qui.
