APPENDICE A
3/27/97
a-4
MAX200
(Torcia per taglio manuale) Manuale dell’operatore
2. Svitare le quattro viti del coperchio del filtro e togliere il coperchio per accedere ai collegamenti della tensione di
alimentazione a livello di TB1 (consultare la Fig. a-2).

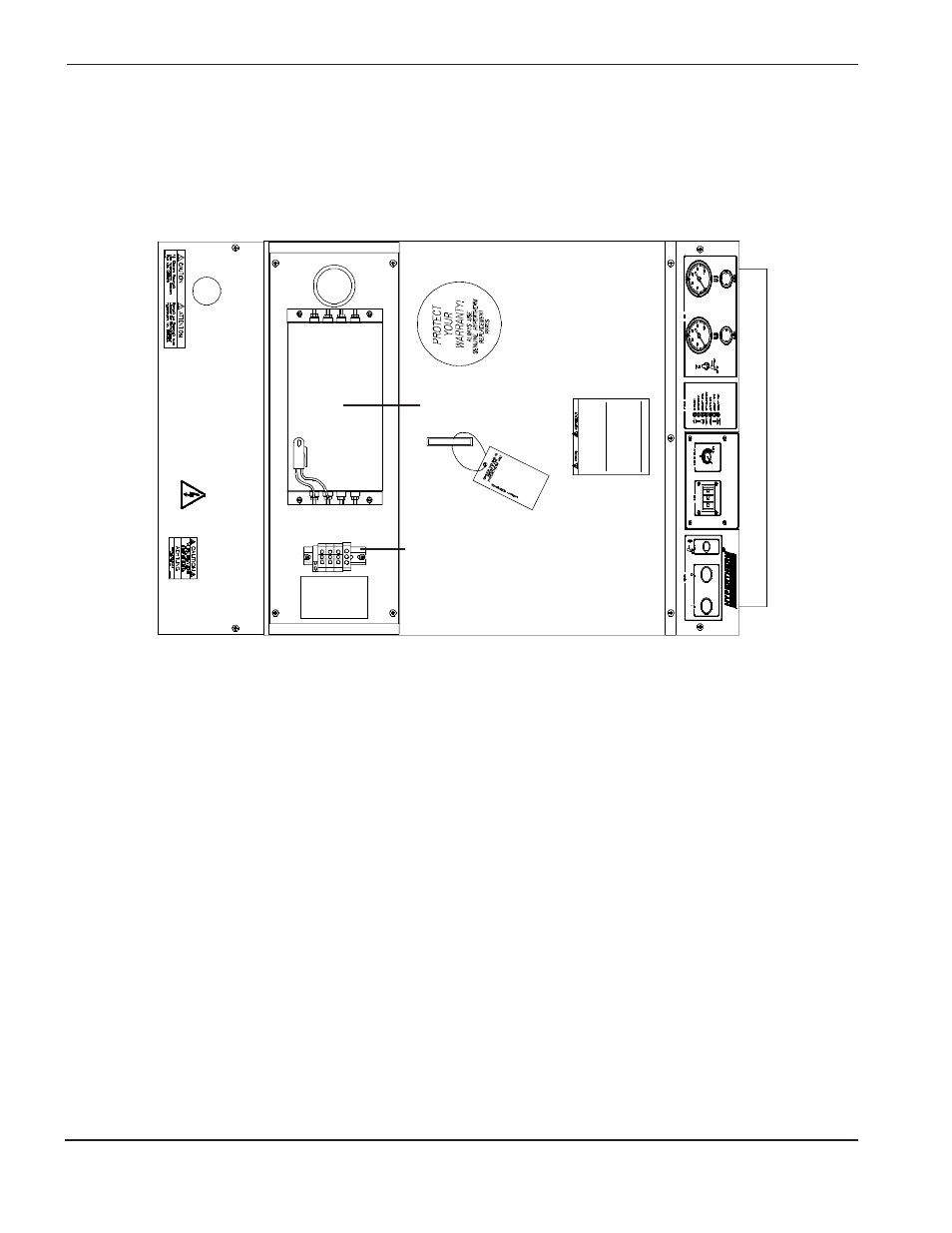

Figura a-2
Alimentatore MAX200 con coperchio del filtro EMI rimosso – vista dall’alto
3. Inserire il cavo di alimentazione attraverso il pressacavo (consultare la Fig. a-1).
4. Collegare i cavi da L1 al terminale U, da L2 al terminale V e da L3 al terminale W di TB1 (consultare la Fig. a-3).
Assicurarsi che tutti i collegamenti siano serrati onde evitare l’insorgere di surriscaldamento.
5. Collegare il cavo di massa al terminale contrassegnato PE a livello di TB1 (consultare la Fig. a-3).
TB1
Filtro
