USO
3/27/97
MAX200
(Torcia per taglio manuale) Manuale dell’operatore
2-3
Indicatori di stato prima dell’avviamento
Quando l’alimentazione viene applicata dall’interruttore generale di linea e prima che il pulsante POWER ON
(INSERIMENTO ALIMENTAZIONE) (I) venga premuto, il LED COOLANT FLOW si accenderà. Una volta che il
pulsante POWER ON viene premuto, questo LED si spegne se il sistema si trova nella corretta condizione
operativa. Altre condizioni di guasto possono essere indicate quando viene inserita l’alimentazione di linea.
Rettificare queste condizioni di guasto prima di premere il pulsante POWER ON (I).
Gas
• Interruttore TEST/RUN (TEST/FUNZIONAMENTO)
Imposta il flusso del gas dinamico.
• Pressostato e valvola ad aghi PLASMA/gas di plasma.
Regola e visualizza la pressione del flusso di gas di plasma.
• Pressostato e valvola ad aghi PROTEZIONE/gas di protezione.
Regola e visualizza la pressione del flusso di gas di protezione.

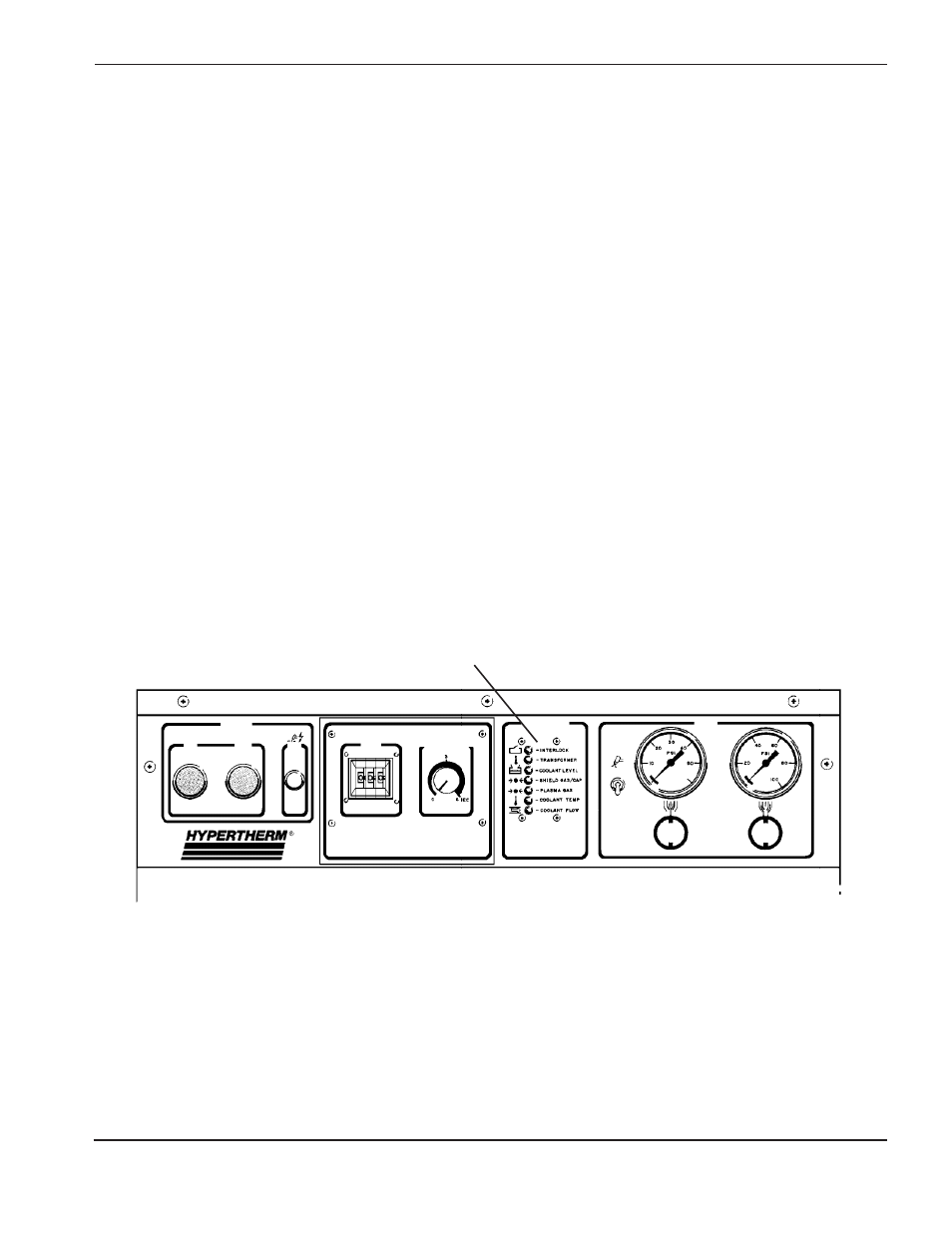

Figura 2-1
Controlli del quadro anteriore
- INTERBLOCCAGGIO
- TRASFORMATORE
- LIVELLO REFRIGERANTE
- CAPPUCCIO/GAS DI PROTEZIONE
- GAS DI PLASMA
- TEMPERATURA REFRIGERANTE
- FLUSSO REFRIGERANTE
I
ON
0
OFF
POWER
DC ON
AMPS
STATUS
RUN
TEST
GAS
PLASMA
SHIELD
MACHINE DELAY
