APPENDICE A
3/27/97
MAX200 (Torcia per taglio manuale) Manuale dell’operatore a-3
In generale
La presente appendice consentirà ad un elettricista qualificato di fissare il cavo di alimentazione al filtro EMI
presente sugli alimentatori di 400V CE 073200 (senza THC) e 0732213 (con THC) per i sistemi torcia manuale.
Cavo di alimentazione
Il cavo di alimentazione viene fornito dal cliente. L’installazione e le specifiche finali devono essere effettuate da
un elettricista qualificato ed in conformità con i relativi codici locali o nazionali. Consultare anche Alimentazione di
rete a pagina a-2 per ulteriori raccomandazioni relative alla schermatura del cavo di alimentazione elettrica.
Collegamento del cavo di alimentazione
Collegare un’estremità del cavo di alimentazione prima al filtro EMI e quindi collegare l’altra estremità
all’interruttore generale di linea.
Alimentatore elettrico
1. Ubicare il filtro EMI sulla sommità posteriore dell’alimentatore (consultare la Fig. a-1).

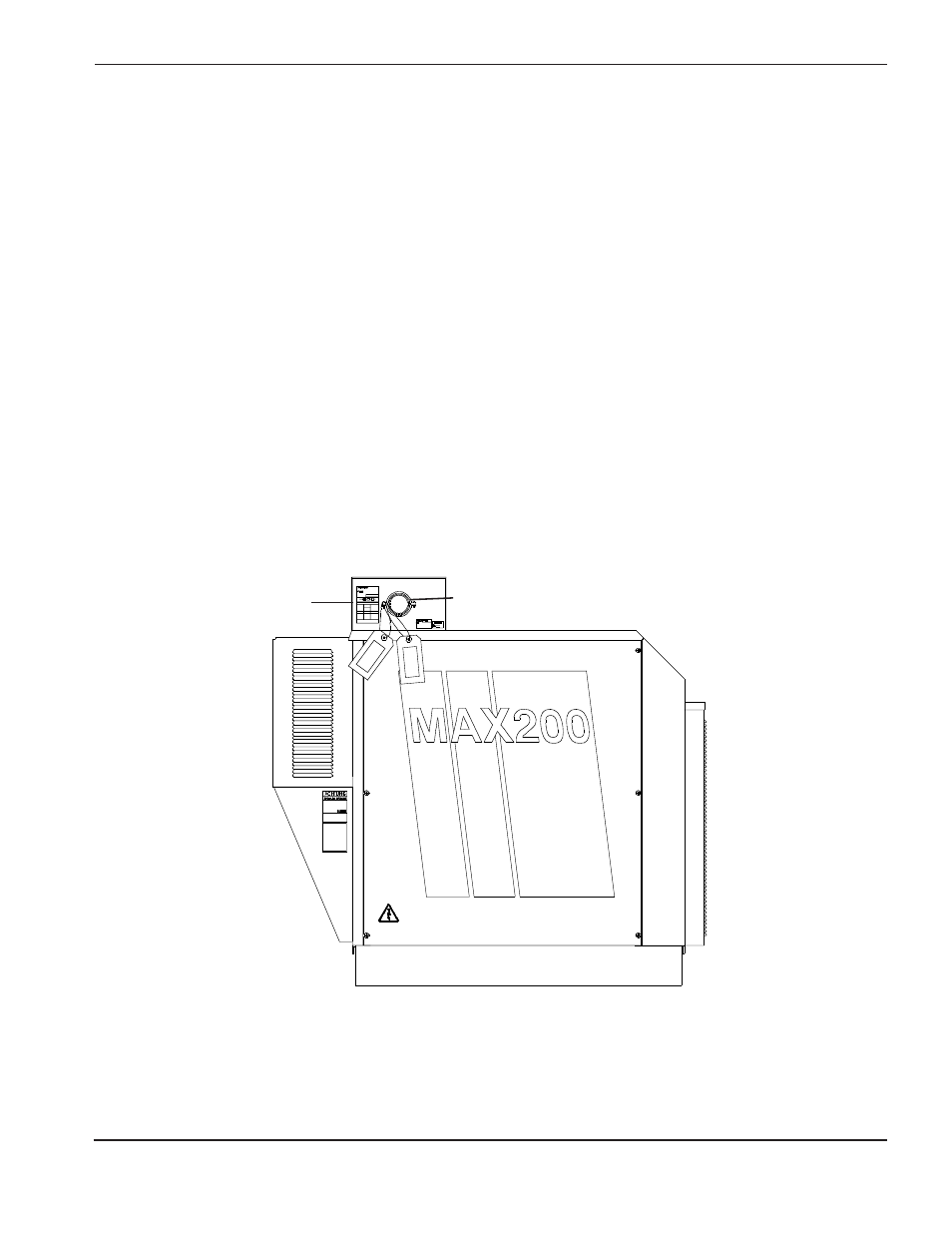

Figura a-1 Alimentatore MAX200 con filtro EMI – vista laterale
Filtro EMI
Pressacavo
