USO
3/27/97
MAX200 (Torcia per taglio manuale) Manuale dell’operatore 2-7
9. Rimettere a posto l’elettrodo e serrarlo con la chiave. Non serrarlo eccessivamente.
10. Installare l’anello diffusore sul fondo dell’o-ring rivolto verso l’interno della torcia – esso non si assesterà
correttamente se viene installato nella direzione errata. Spingerlo in posizione.
11. Installare l’ugello e serrarlo con la chiave. Non serrarlo eccessivamente.
12. Rimettere a posto il cappuccio di tenuta. Assicurarsi che esso venga serrato ben stretto; se è allentato, ciò può
incidere negativamente sul flusso di gas di protezione.

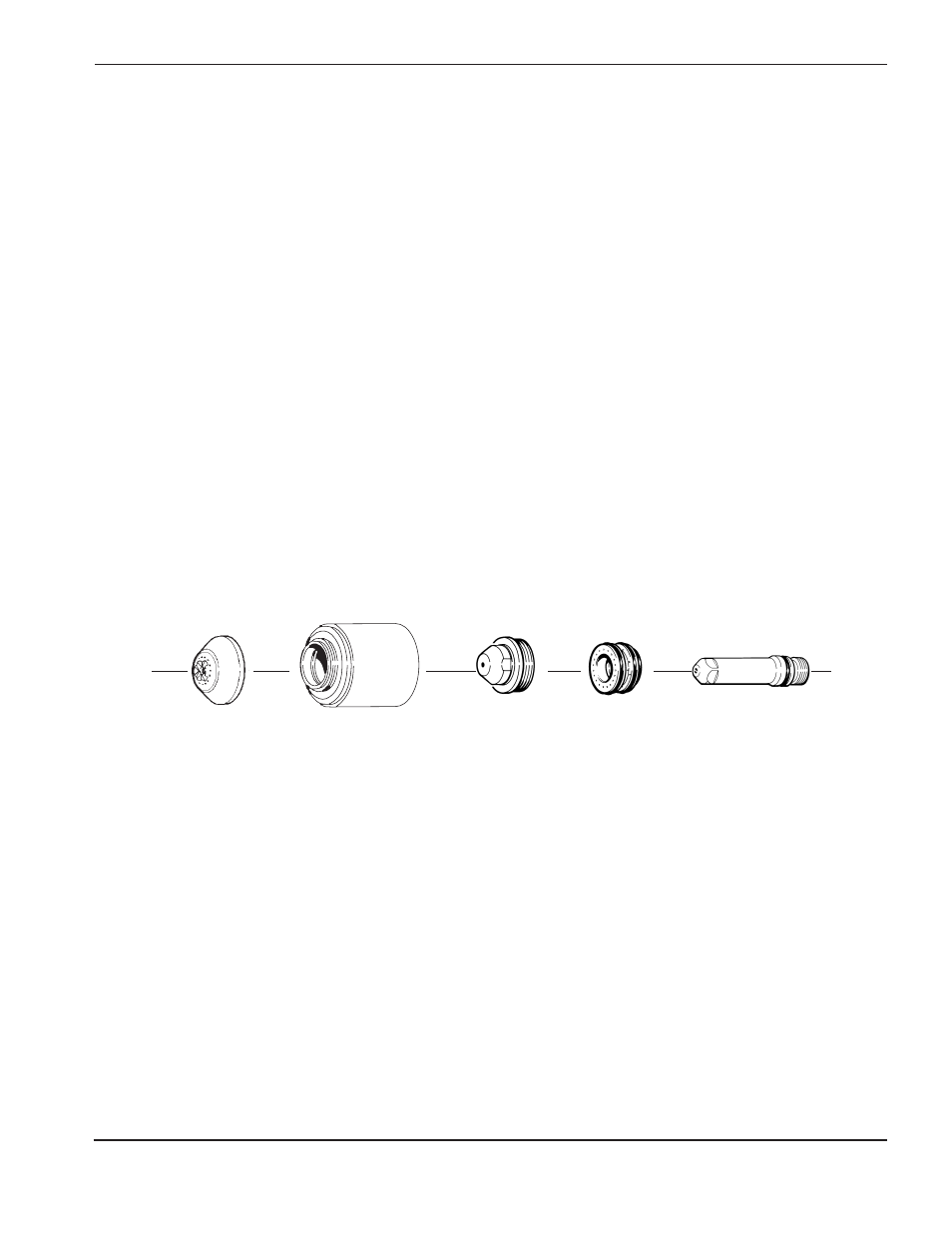

Figura 2-2 Sostituzione dei ricambi torcia
Schermo Cappuccio di tenuta Ugello Anello diffusore Elettrodo
