USO
3/10/99
MAX200 (Torcia per taglio manuale) Manuale dell’operatore 2-31
Il taglio continuativo di spessori superiori a 10 mm non è raccomandato.
* Se i cavi sono più lunghi di 15 m, incrementare la pressione di TEST di 0,34 bar per ogni 15 m di lunghezza extra
del cavo della torcia.
Torcia manuale PAC200T/PAC200E
Acciaio inox
100 amp. – plasma H35 / protezione N
2
Questa combinazione di gas fornisce una buona velocità di taglio, bassi livelli di bavatura ed è
estremamente economica. Può verificarsi una certa nitrurazione della superficie nonché l’ossidazione della
superficie degli elementi in lega.

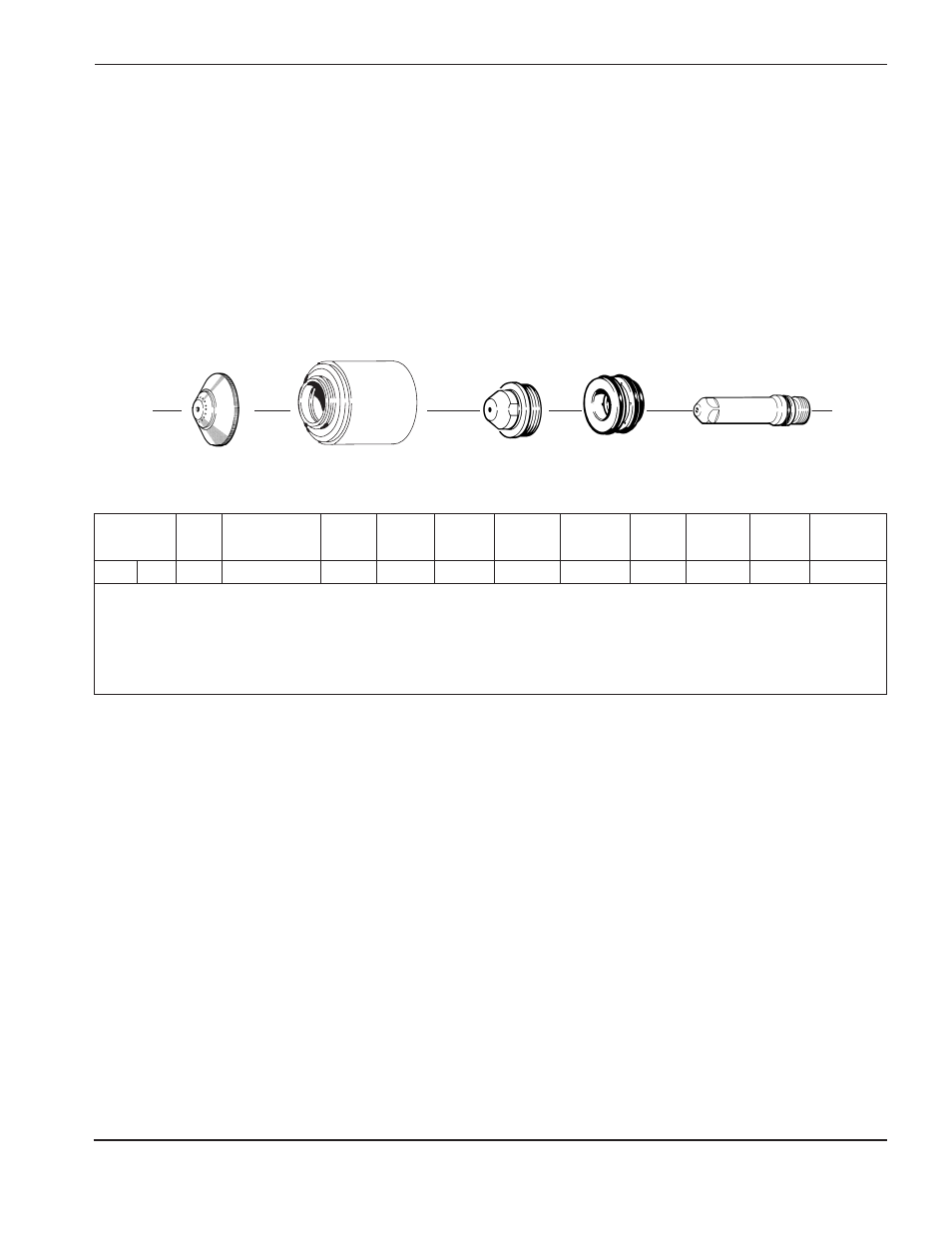

020919
Schermo
020611
Ugello
020915
Cappuccio di tenuta
020415
Elettrodo
020607
Anello diffusore
Spessore del
materiale
Tipo di
gas di
plasma
Pressione di
TEST/FUNZIONAMENTO
del gas di plasma
Tipo di
gas di
protezione
Pressione
del gas di
protezione
Distanza tra
torcia e
lamiera
Impostazione
della corrente
d’arco
Impostazione
della tensione
d’arco
Velocità di
taglio
Ritardo di
tempo
movimento
appross.
Pressione in
ingresso del
gas di plasma
Pressione in
ingresso del gas
di protezione
(pollici) (mm) (psi/bar) (psi/bar) (mm) (amp.) (volt) (mm/min) (sec.) (psi/bar) (psi/bar)
1⁄8" 3 H35 Test 32-36* / 2,2-2,5 N
2
60/4,0 2 100 130 1260 120/8,3 90/6,2
Run 56-60 / 3,9-4,1
3⁄16" 5 (20 SCFH / (270 SCFH / 3 135 1060 0,5
1⁄4" 6 9 l/min) 127 l/min) 3 140 890 0,5
3⁄8" 10 3 140 750 0,5
1⁄2" 13 3 145 630
