MANUTENZIONE
5-18
HT4400
Manuale di istruzioni
4
J5
J6
J7
J3
J4
J1
J2

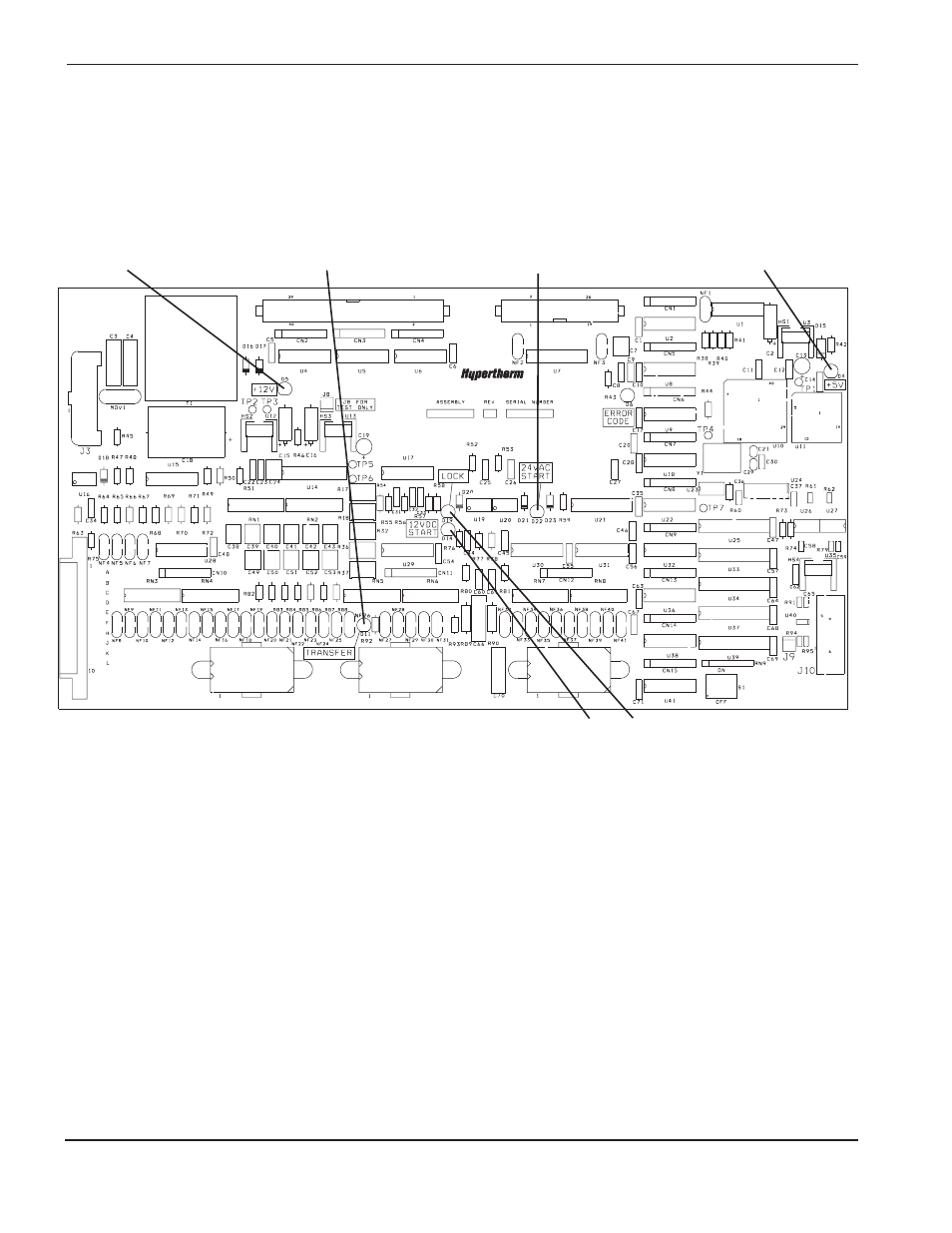

Spie di stato della scheda di controllo microprocessore PCB2
Vedere pagina 6-2 per la posizione della scheda di controllo del microprocessore.
D5
+12 VCC
D4
+5 VCC
D14 & D19
Non usato
D22
Avvio plasma
D11
Trasferimento arco
