MANUTENZIONE
5-16
HT4400
Manuale di istruzioni
6
Contattore
CON1
Nota:
Filtro solo su alimentatori
CE 400 VCA
Luce al neon
WARNING
Se l’interruttore di linea è in posizione ON, sul contattore è presente la tensione di linea, anche se il
disgiuntore sul generatore è posizionato su OFF. Come regola generale di sicurezza, verificare
SEMPRE che l’interruttore di linea sia in posizione OFF prima di eseguire installazioni, scollegare
componenti o eseguire la manutenzione in questa zona.
Punti di misura – Tutte le tensioni

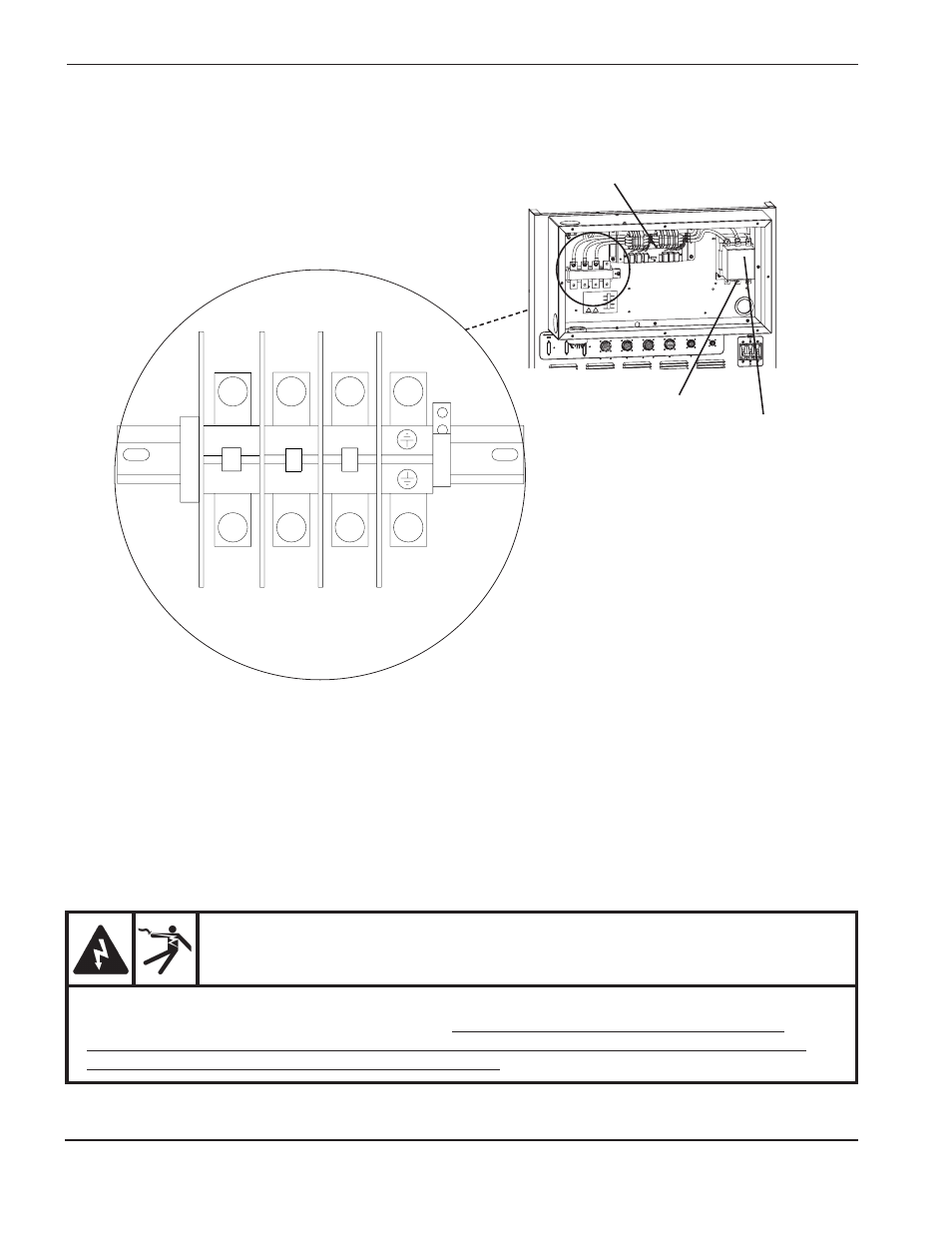

5. Misurare la tensione tra i terminali W, V e U della morsettiera TB5 situata sul retro dell’alimentatore. Vedere la
figura sopra. Inoltre, fare riferimento allo schema di cablaggio nella Sezione 7, se necessario. La tensione tra
2 qualunque dei 3 terminali deve essere uguale alla tensione di alimentazione. Se si verifica un problema in
questa fase, scollegare l’alimentazione e verificare le connessioni, il cavo di alimentazione e i fusibili
sull’interruttore generale di linea. Riparare e/o sostituire tutti i componenti difettosi, se necessario.
U U
V V
W W
TB5T
B
5
