MANUTENZIONE
HT4400 Manuale di istruzioni 5-23
8

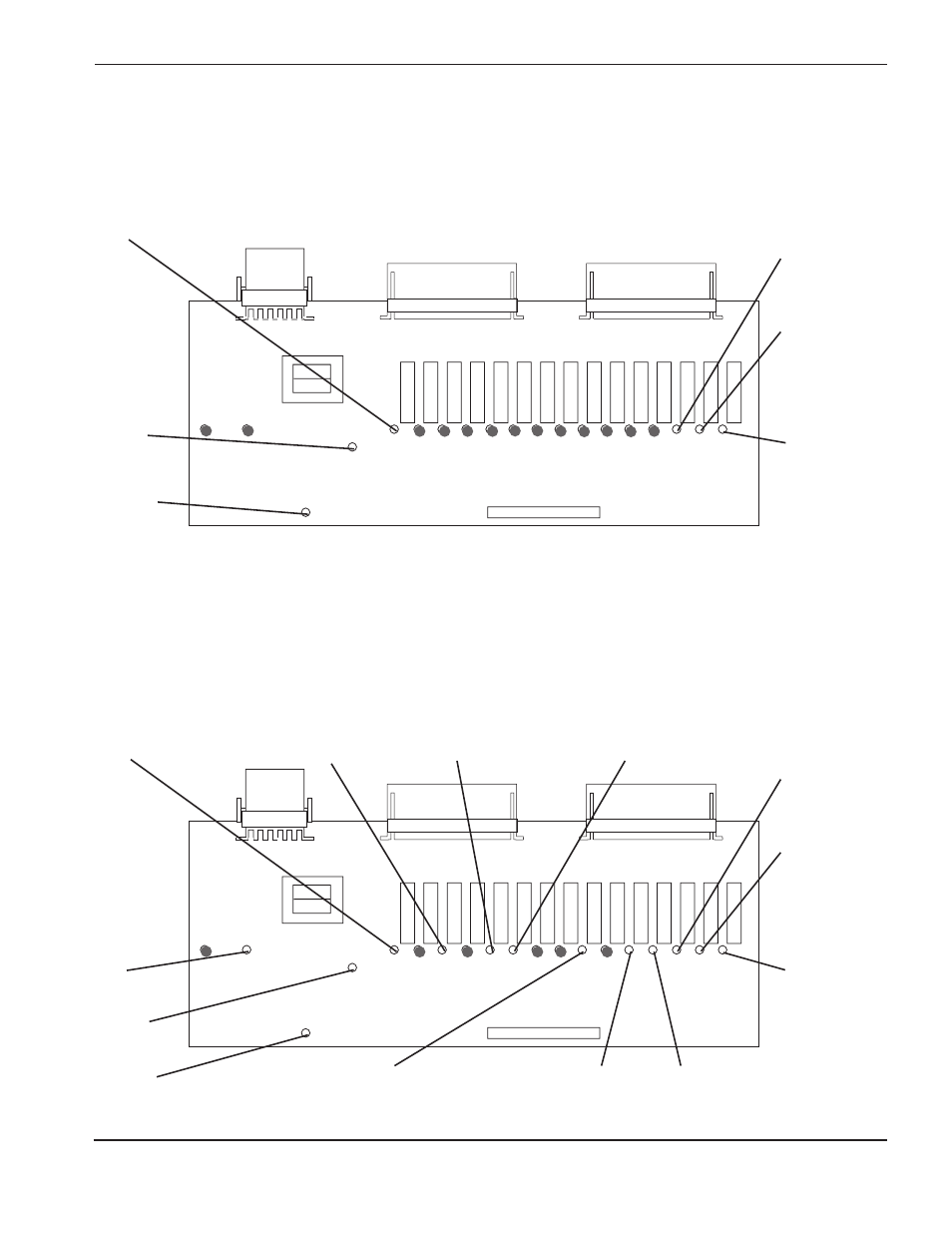

LED di stato della scheda relè
Modo RUN – Attesa
D22
Alimentazione
dei chopper
D16
Alimentazione
scheda analogica
D17
Alimentazione
gruppo
avviamento
(Alimentatore)
D18
Consenso
motore pompa
D20
Consenso
erogazione
+12 VCC
LED di stato della scheda relè
Modo RUN – Taglio
D22
Alimentazione
dei chopper
D16
Alimentazione
scheda analogica
D17
Alimentazione
gruppo
avviamento
(Alimentatore)
D18
Consenso
motore pompa
D12
Flusso di taglio
plasma SV-11
(Gruppo valvole) D11
Valvola di intercettazione
plasma SV-12
(Gruppo valvole) D19
Flusso di taglio gas
di protezione SV-9
(Gruppo valvole)
D20
Consenso
erogazione
+12 VCC
D26
Arco
acceso
D15
Alimentazione
CC accesa D14
CON1 D8
Contatore
avviamento
