MANUTENZIONE

HT4400

Manuale di istruzioni

5-21

8

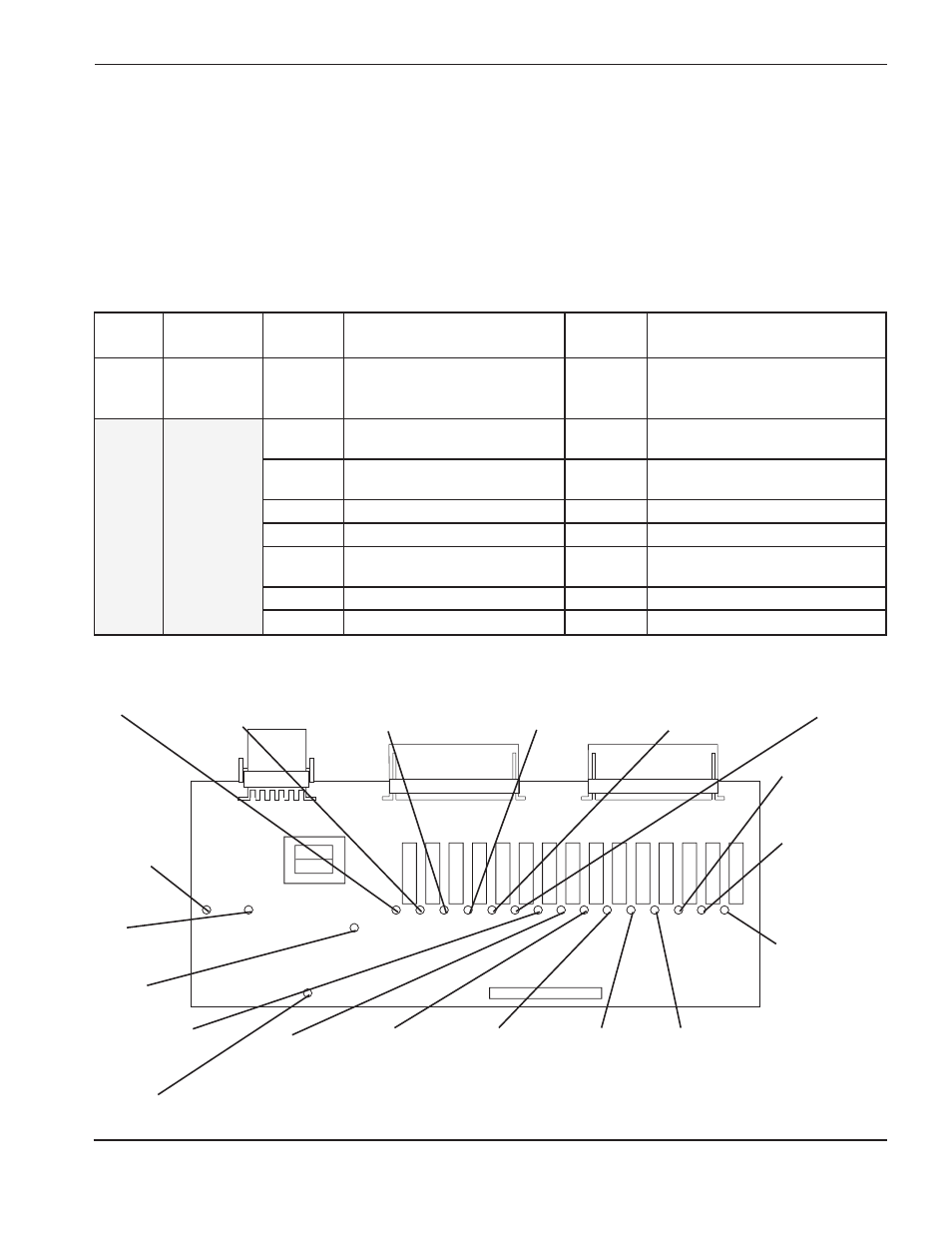

Spie di stato sulla scheda relè PCB4

La scheda relè PCB4 serve da interfaccia per alcuni controlli nell’alimentatore, nella consolle di accensione e nel
gruppo valvola. La scheda di controllo invia un comando alla scheda relè e la scheda relè risponde inviando 120
VCA al controllo (ed anche accendendo il LED sulla scheda relè). La scheda di controllo invia anche alla scheda
relè un segnale di interruzione dell’alimentazione a 120 VCA ad un particolare controllo (con spegnimento del
LED). I LED sono posizionati vicino al relè che attiva i 120 VCA. Ci sono anche 4 LED che indicano le condizioni di
accensione della scheda.
Vedere pagina 6-2 per la posizione della scheda relè.

Nelle pagine seguenti ci sono i LED che si accendono a seconda dei modi di funzionamento.

REC2

REC3

REC4

REC2

REC3

REC4

N° pin

Descrizione

N° pin

Descrizione

N° pin

Descrizione

5 e 6

Trasferimento

1 e 2

SV-8 su gruppo valvole

1 e 2

Motore pompa sul refrigeratore

arco

attraverso la scheda di
distribuzione a circuito stampato

3 e 4

SV-12 su gruppo valvole

3 e 4

Alimentazione al gruppo del
circuito di avviamento

5 e 6

SV-11 su gruppo valvole

5 e 6

Alimentazione alla scheda
analogica

7 e 8

SV-10 su gruppo valvole

7 e 8

CC su LT2

9 e 10

SV-9 su gruppo valvole

9 e 10

CON1 CON2

11 e 12

Accensione a stato solido

11 e 12

Relè arco pilota

sulla consolle di accensione

13 e 14

Chopper 1-4

13 e 14

Contatore avviamento

15 e 16

Alimentazione alla scheda relè

15 e 16

Contatore di errori

Spie di stato scheda relè PCB4

D22
Alimentazione
dei chopper

D16
Alimentazione
scheda
analogica

D20
Consenso
erogazione

D17
Alimentazione
gruppo
avviamento
(Alimentatore)

D15
Alimentazione
CC accesa

D18
Consenso motore
pompa
(Questo relè attiva
la pompa del
refrigeratore
attraverso la scheda
di distribuzione del
generatore)

D11
Plasma SV-12
(Gruppo valvole)

D12
Flusso di taglio
plasma SV-11
(Gruppo valvole)

D13
Preflusso plasma
SV-10
(Gruppo valvole)

D19
Flusso di taglio gas
di protezione SV-9
(Gruppo valvole)

D28
Accensione a stato
solido
(Consolle di accensione)

D14
CON1

D7
Relè P.A.

D8
Contatore
avviamento

D9
Contatore
errori

D10
Preflusso gas di
protezione SV-8
(Gruppo valvole)

D6
+12 VCC

D26
Arco
acceso

Uscita non
utilizzata
