3
HPR260 Auto Gas Manuale di istruzioni 3-35
INSTALLAZIONE

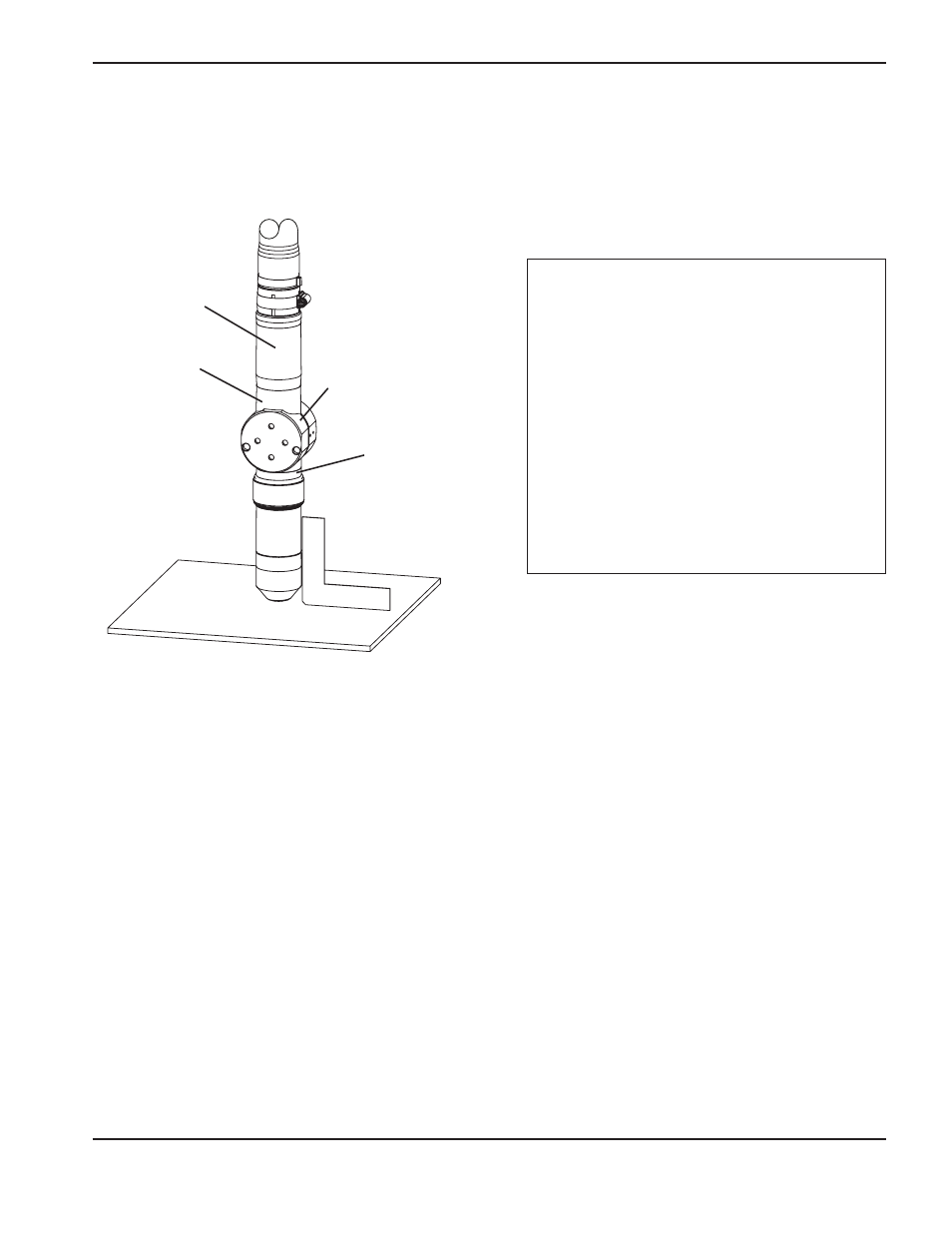

Allineamento della torcia
Per posizionare la torcia ad angolo retto rispetto alla lamiera, usare una squadra ortogonale. Vedere la figura sopra.
Consultare anche il paragrafo Sostituzione dei consumabili nella Sezione 4 per l’installazione dei consumabili
sulla torcia.
Requisiti del carrello torcia
Il sistema richiede un carrello di sollevamento motorizzato di alta elevata, con una corsa sufficiente a coprire tutti gli
spessori di materiale. Il carrello torcia deve avere una corsa verticale di 203 mm. Esso deve avere la capacità di
mantenere una velocità costante fino a 5080 mm/min con frenatura positiva. Un dispositivo che vada oltre il punto di
arresto non è accettabile.
Montaggio e allineamento della torcia
Montaggio della torcia
Nota di installazione
1. Installare la torcia (con i cavi torcia attaccati)
sulla sua staffa di montaggio.
2. Posizionare la torcia al di sotto del supporto,
in modo che tale supporto si trovi in
corrispondenza della parte inferiore del
manicotto della torcia, senza però toccare il
sistema di sgancio rapido.
3. Serrare le viti di fissaggio.
Nota: Il supporto deve essere posizionato nella
parte più bassa del manicotto della torcia
per ridurre al minimo le vibrazioni sulla
punta della torcia stessa.
Boccola inferiore della
torcia
Supporto torcia
(fornito dal cliente)
Boccola superiore
della torcia
Presa a sgancio
rapido
