4
Nota: Resistore terminale CAN. Occorre
rimuovere il ponticello.

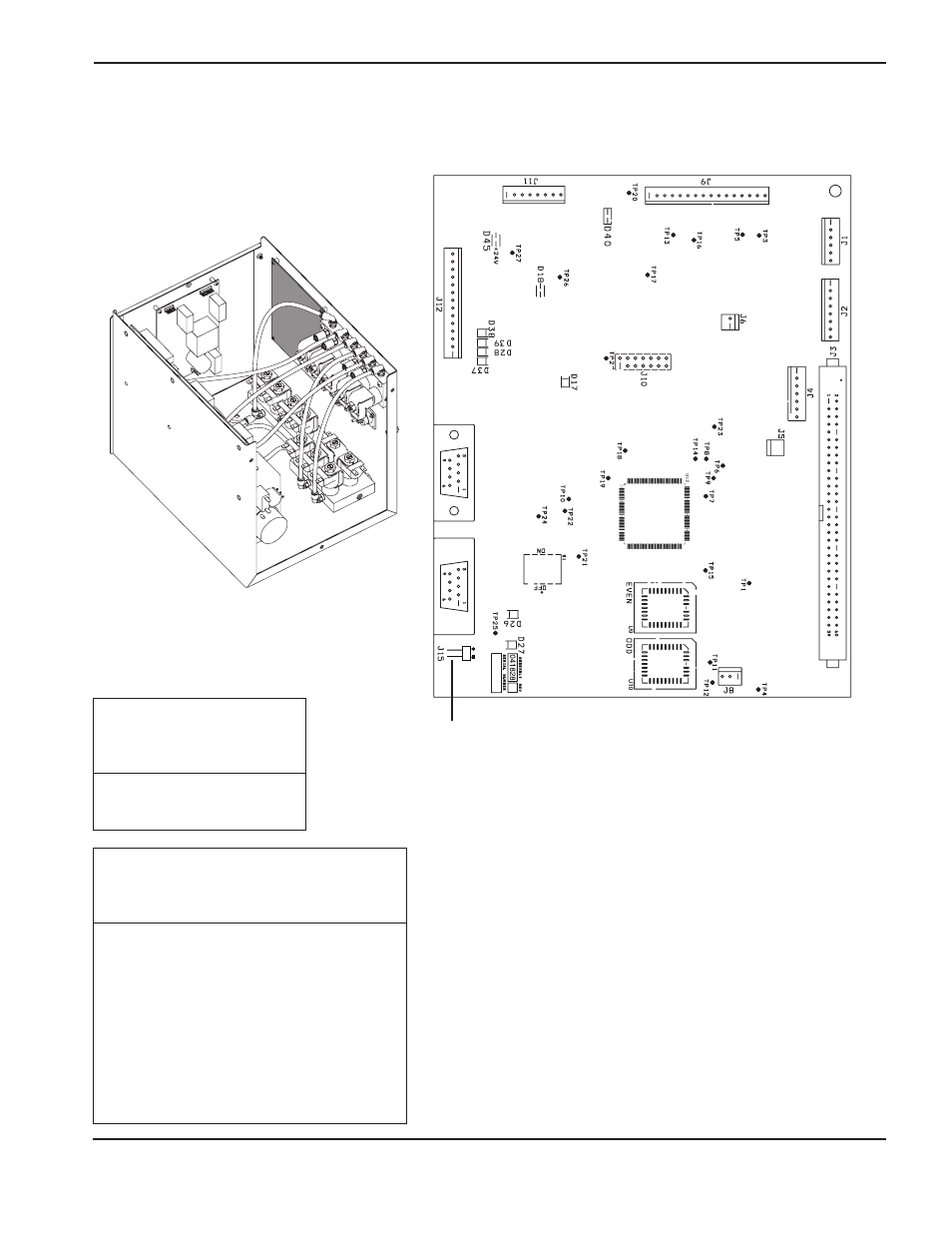

Scheda di controllo (PCB2) della consolle di selezione
Lista dei LED della scheda di controllo
della consolle di selezione
LED
Nome del segnale
Colore
D17
+ 3,3 VCC
Verde
D18
+ 5 VCC
Verde
D26
CAN - RX
Verde
D27
CAN - TX
Verde
D28
Libero
Rosso
D37
Libero
Red
D38
Libero
Red
D39
Libero
Red
D40
+ 15 VCC
Verde
D45
+ 24 VCC
Verde
Elenco del firmware per la
scheda di controllo PCB2
Componente
Codice
U9
081100 EVEN
U10
081100 ODD
HPR260 Auto Gas
Manuale di istruzioni
5-43
MANUTENZIONE
