INSTALLAZIONE

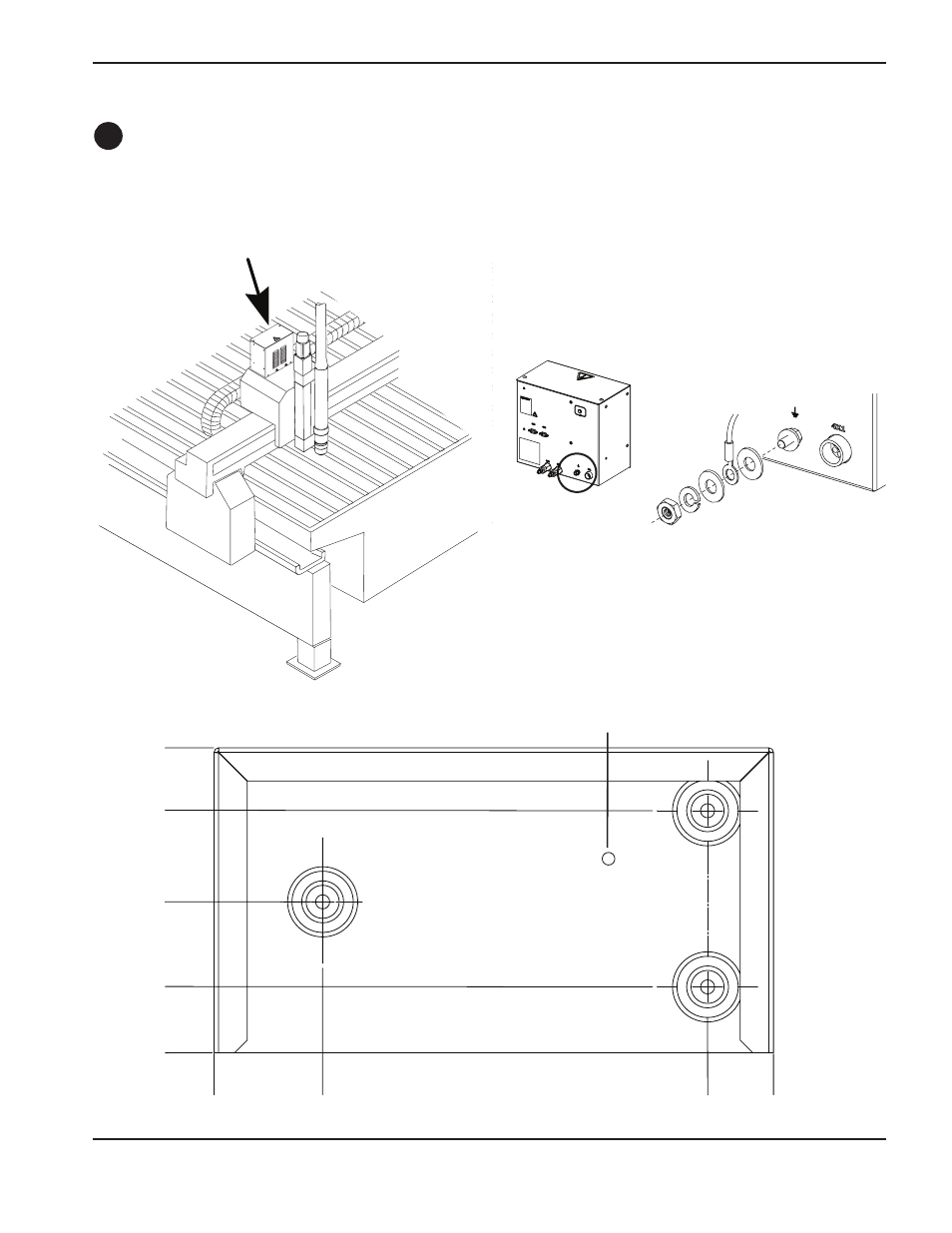

Installazione della consolle di dosaggio
• Montare la consolle di dosaggio vicino al carrello torcia. La lunghezza massima dei tubi flessibili del gas tra la
consolle di dosaggio e la torcia è di 1,8 m.
D
Messa a terra della consolle di dosaggio
153,9 mm
33,3 mm
122,2 mm
0
54,9 mm
76,2 mm
282,5 mm 0 248,9 mm
Foro di sfiato: Non ostruire
