4

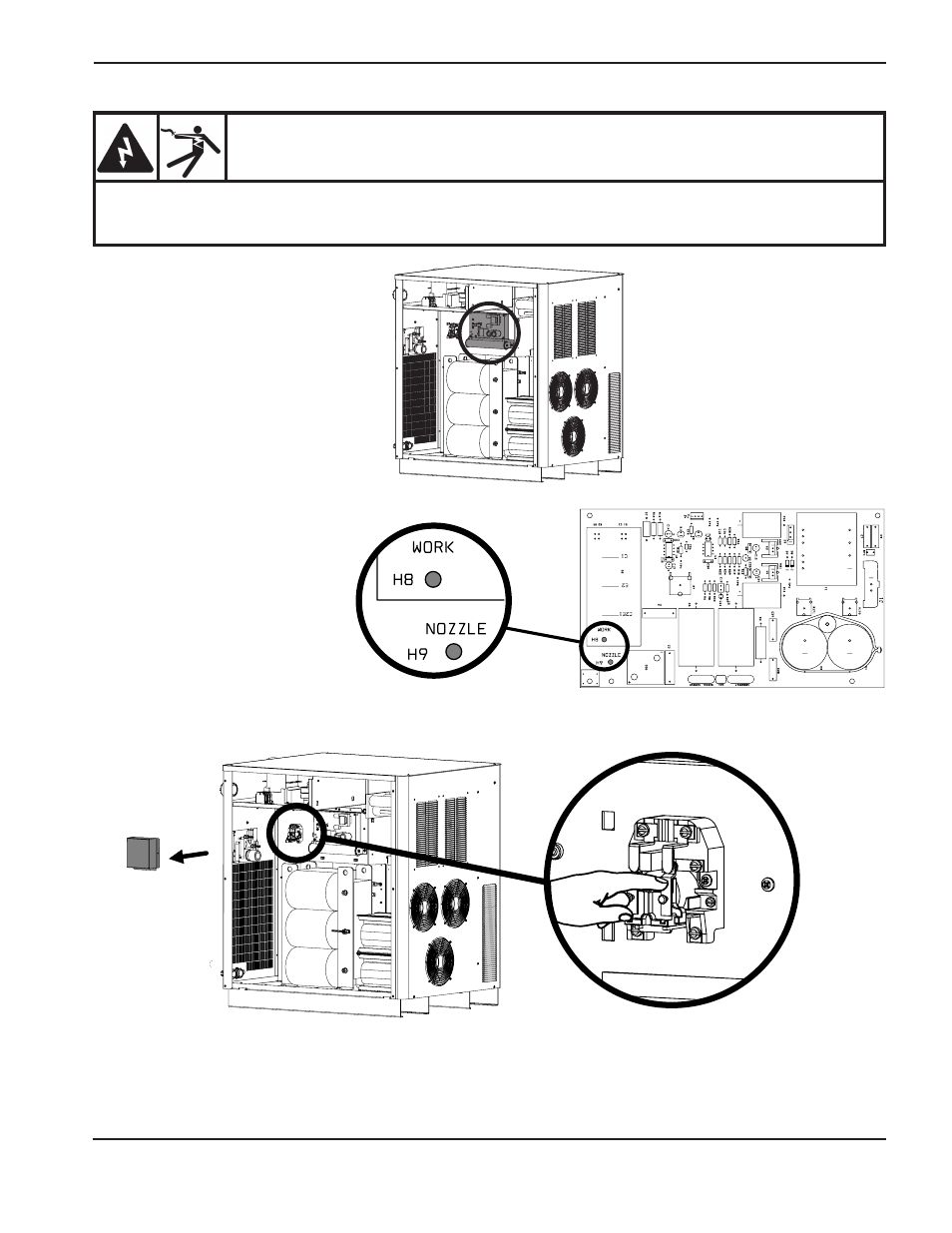

Test del cavo torcia
1. Togliere tensione al sistema.
2. Individuare il circuito di innesco.
041811
3. Installare un ponticello
temporaneo tra i terminali H8
(pezzo) e H9 (ugello) sul
circuito di innesco PCB1.
4. Individuare il relé dell’arco pilota (CR1) e rimuovere il coperchio antipolvere. Far chiudere il contatto da un’altra
persona.
5. Misurare il valore di resistenza tra l’ugello e la lamiera. Tale valore deve essere inferiore a 3 Ohm. Un valore maggiore
di 3 Ohm indica una connessione difettosa tra la torcia e la consolle di accensione o tra la consolle di accensione ed
il generatore.
6. Verificare che il filo dell’arco pilota sul cavo torcia non sia danneggiato. Se è danneggiato, sostituire il cavo. Se non è
danneggiato, sostituire la testa della torcia.
PERICOLO
PERICOLO DI SCOSSA ELETTRICA: Fare sempre molta attenzione quando si esegue la manutenzione
su un alimentatore collegato alla rete con i coperchi rimossi. Ci sono delle tensioni pericolose
all’interno dell’alimentatore che possono causare ferite od essere mortali.
HPR260 Auto Gas Manuale di istruzioni 5-51
MANUTENZIONE
