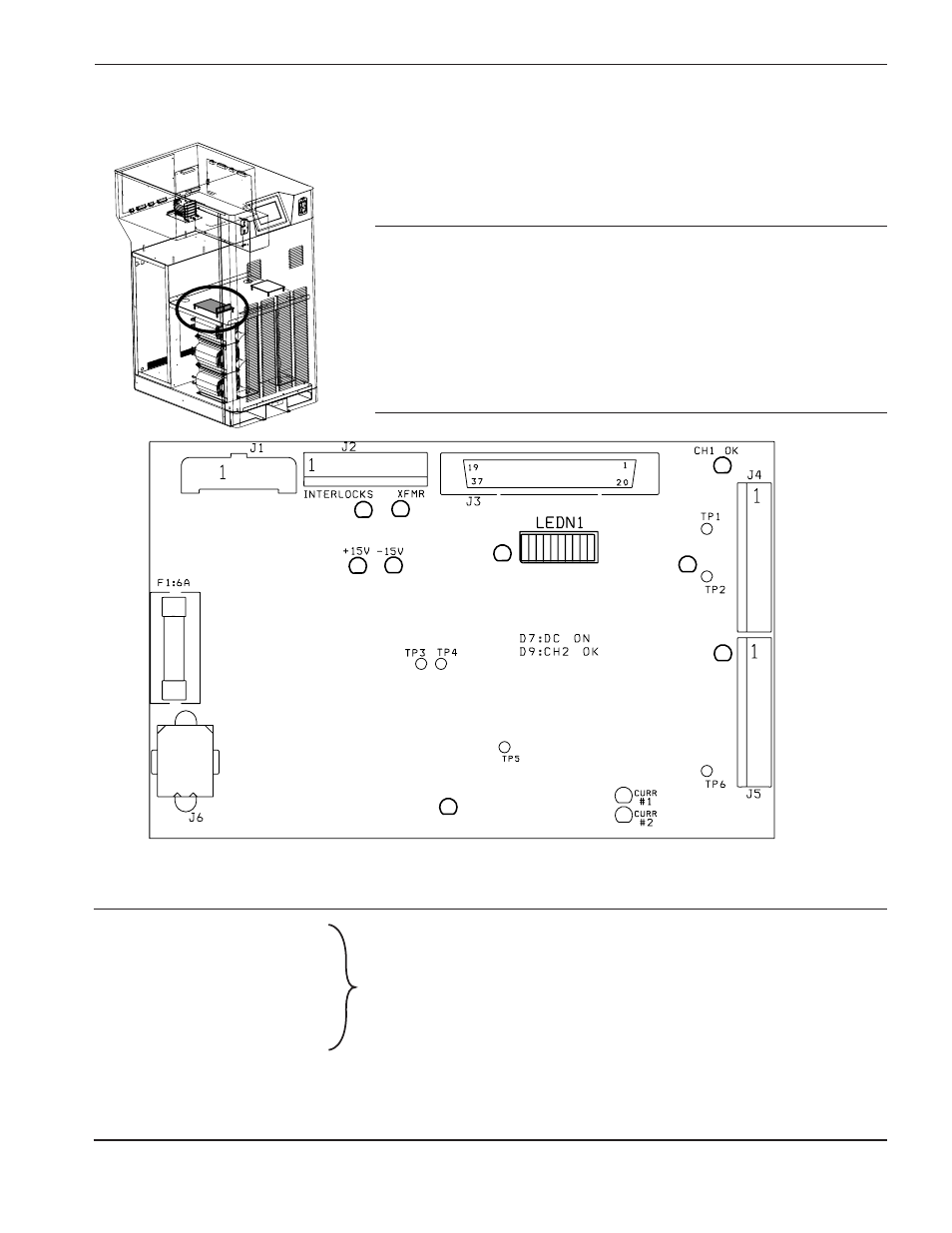

Scheda di controllo PCB3 – LED di stato
Elenco LEDN della scheda di controllo
LEDN1 Nome segnale Funzione
LEDN1-A Selezione 160 A
LEDN1-B Selezione 80 A
LEDN1-C Selezione 40 A
LEDN1-D Selezione 20 A Utilizzati, insieme, per impostare il livello di tensione
LEDN1-E Selezione 10 A
LEDN1-F Selezione 5 A
LEDN1-G Selezione 2.5 A
LEDN1-H Corrente a 1/10, divide la corrente per 10. Utilizzata a corrente bassa per disattivare un chopper
per un funzionamento migliore
LEDN1-I Ventole chopper accese
LEDN1-J Contattore
D13
D14
D12
D6 D5
D3 D2
D1
D4
D7
D9
A J
Elenco dei LED della scheda di controllo
LED Segnale Descrizione / Funzione
D1 Temp. Chopper 1 OK
D2 Blocchi OK, pannelli in posizione
D3 Temp. trasformatore OK
D5 LED di alimentazione, +15 Volt
D6 LED di alimentazione, -15 Volt
D7 Uscita CC accesa, segnala ai chopper di accendersin
D9 Temp. Chopper 2 OK
D12 Corrente 1, corrente rilevata dal chopper 1
D14 Corrente 2, corrente rilevata dal chopper 2
