4070.54
041594 RELA
Y
PCB
041594 RELA
Y
PCB
041657 GAS CONS CONT
PCB
MANUTENZIONE
HD4070 Manuale dell’operatore 3-19

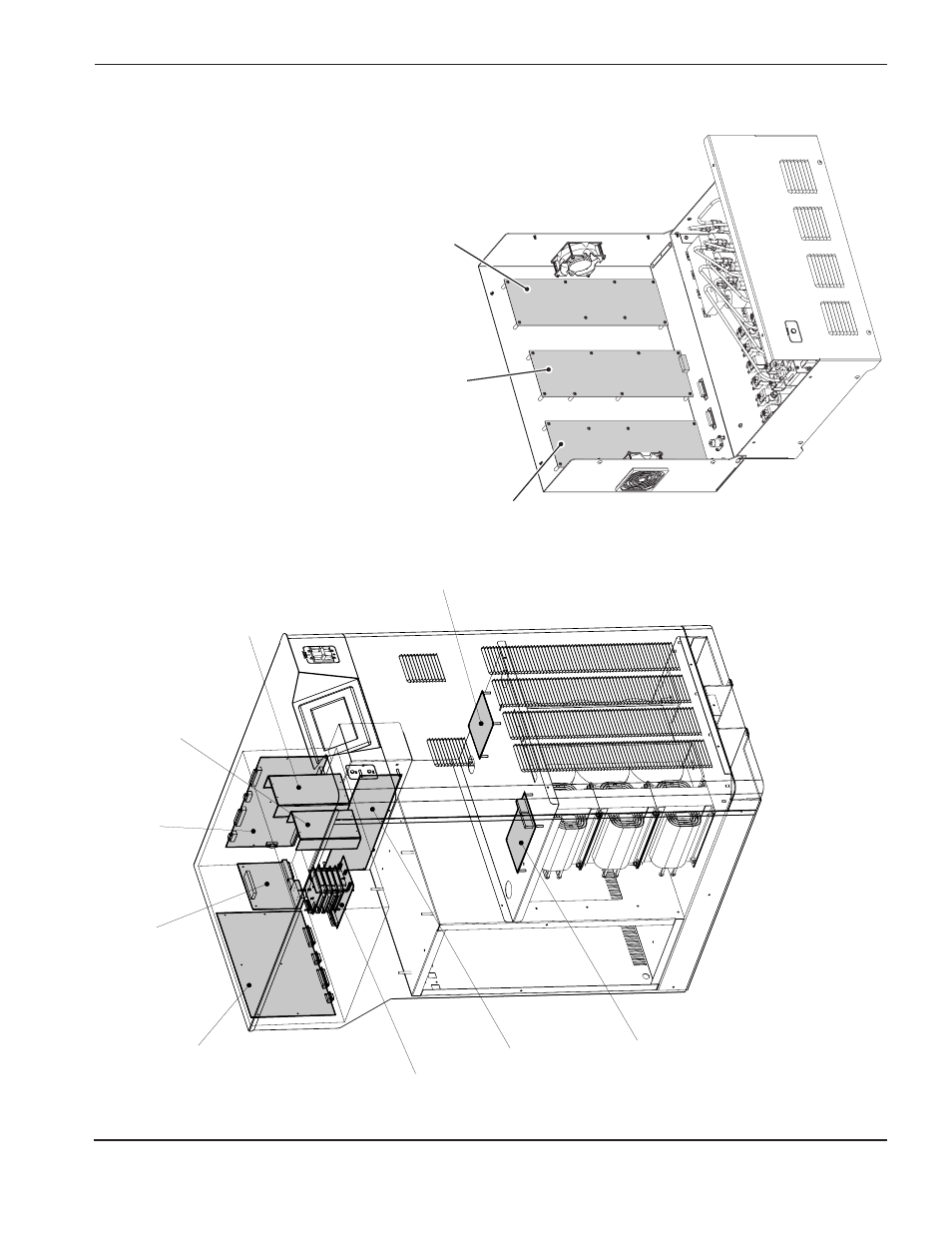

Schede elettriche PC ed alimentatori
4070.53
041613 BREAKOUT
PCB
(PCB6) 041605 CONTROL
PCB
(PCB3)
041920 PC-104
041610 PWR DIST
PCB
(PCB4)
229069 THC 130W PS (THC1)
041626 PS CPU
041706 THC CONT
PCB
(THC1)
04151
1
THC MTR DR
V PCB
(THC1)
041616 PLZ INT
PCB
(PCB5)
041706 Scheda di controllo
THC
(THC1)
229069 Alimentatore
THC 130 W
(THC1)
041610 Scheda di distribuzione della potenza (PCB4)
041657 Scheda di controllo della consolle del gas
041920 PC-104
041613 Scheda di commutazione (PCB6)
04151
1
Scheda di azionamento THC (THC1)
041626 alimentatore CPU
041616 Scheda di interfaccia plasma (PCB5)
041605 Scheda di controllo (PCB3)
041594 Scheda relè
041594 Scheda relè
