FUNZIONAMENTO
HyPerformance HD4070 Manuale dell’operatore 2-3
4070.33
3
INSTAL–
LAZIONE
RIPETIZ.
PROCESSO
PREC.
NUOVO
PROCESSO
Plasma Process Control

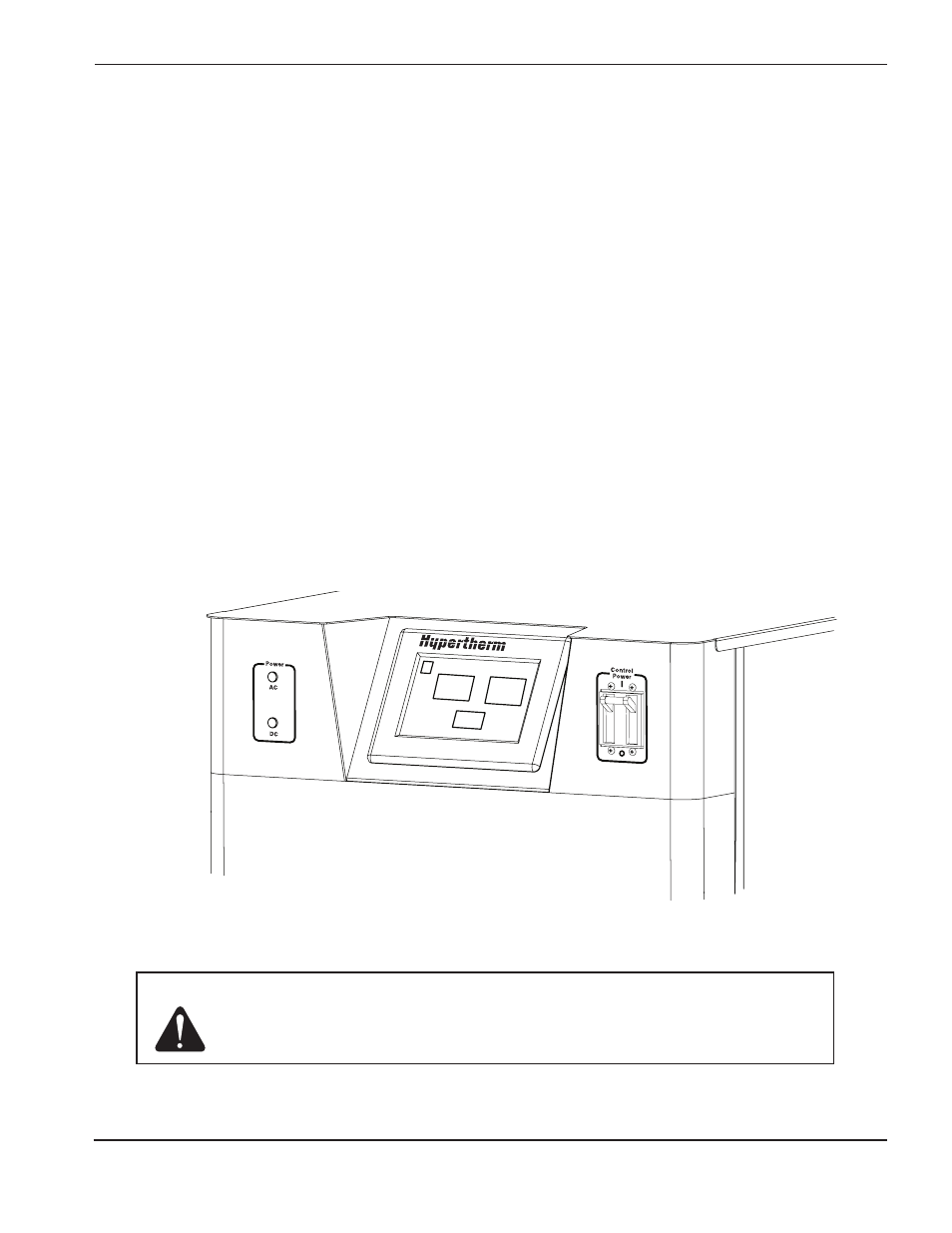

Display dell’alimentatore
Il display del gruppo HD4070 è di tipo “touch screen” e consente di attivare tutte le funzioni di controllo del sistema
da una sola postazione. Il display può essere installato nel generatore o montato in posizione remota.
Ci sono in tutto 17 schermi, 1-11 e 13-18. Gli schermi 1(inizializzazione) e 2(alimentazione) appaiono per qualche
istante all’accensione e non verranno descritti oltre in questo manuale. Non esiste uno schermo 12.
Navigazione all’interno degli schermi – La navigazione attraverso i vari schermi è descritta nelle pagine che
seguono.
Nota: Il testo dello schermo illustrato sul manuale può variare dal testo visualizzato sul display dal
sistema.
Schermi di configurazione – Gli schermi da 3 a 11 sono dedicati alla configurazione del sistema. Lo schermo 3
viene visualizzato all’accensione del sistema.
Schermi di funzionamento – Lo schermo 13 costituisce lo schermo principale di funzionamento e viene
visualizzato durante le operazioni di taglio. Quando si verifica un errore che blocca il software del sistema, al posto
del pulsante "nuovo processo" appare un pulsante di azzeramento (reset). Premendo RESET si possono
cancellare gli errori senza bisogno di spegnere l’alimentatore.
Schermi di manutenzione – Gli schermi 17 e 18 sono utilizzati per la diagnostica. Non si possono fare
regolazioni. Per maggiori dettagli consultare la Sezione 5, pagina 13. Accedere agli schermi di manutenzione
premendo il logo Hypertherm sugli schermi 13-16.
Attenzione: Il sistema HD4070 può supportare un solo display a sfioramento, locale o
remoto. L’installazione di due display su un solo sistema può causare
malfunzionamenti o provocare dei danni.
