MANUTENZIONE
3-20
HD4070
Manuale dell’operatore
Procedura di prova della scheda PC-104
Nota:
per eseguire questa prova, è necessario il kit 128648.
Contenuto del Kit (128648)
Codice articolo
Descrizione
Quantità
081084
Disk: HD4070 firmware
1
123644
Ribbon Cable: 50/C (B4J4)
1
123643
Ribbon Cable: 50/C (B5J4)
1
123642
Ribbon Cable: 50/C (B7J2)
1
123641
Ribbon Cable: 20/C (B7J4)
1
123618
Ribbon Cable: 26/C (B7J3)
1
123617
Ribbon Cable: 50/C (B7J1)
1
1. Spegnere l’alimentazione principale.
2. Rimuovere i connettori dalla pila della PC-104 nel seguente ordine:
– Scheda 1 J4 – Rimuovere per accedere. Ricollegare dopo che sono state fatte tutte le altre connessioni.
– B1, J2
– B3, J1
– B4, J1 e J4
– B5, J1 e J4
– B6, J1 e J3
3. Eseguire i seguenti collegamenti, usando i cavi forniti con il kit 128648.
– B3, J1 a B7, J4
– B4, J1 a B4, J4
– B5, J1 a B5, J4
– B7, J3 a B6, J1

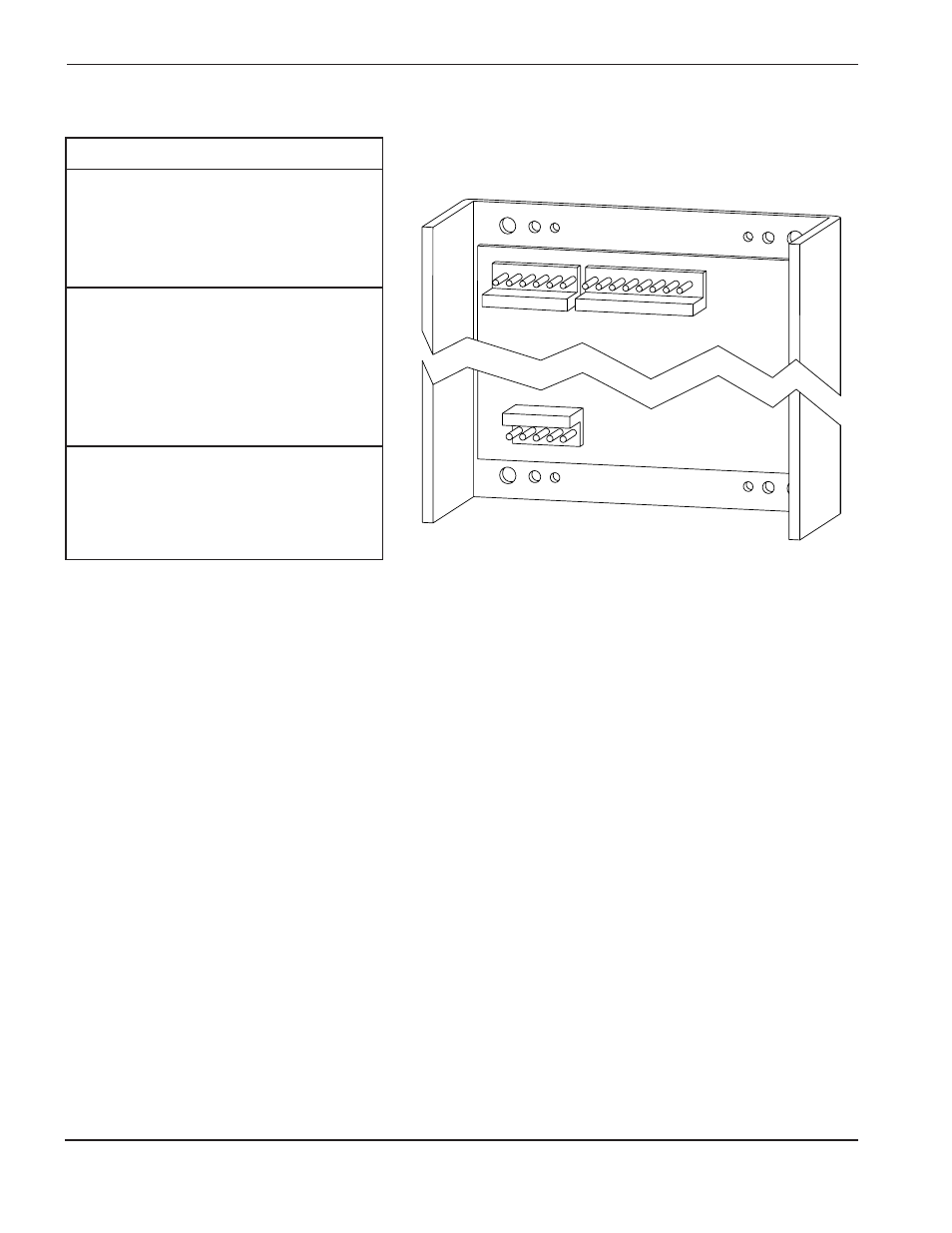

Alimentazione in CC della scheda PC-104: Identificatori dei pin
Indicatore
Piedino
Funzione
1
-12 VCC
2
Non utilizzato
CN2
3
Non utilizzato
(P106)
4
+12 VCC
5
+12 VCC
6
Non utilizzato
1
Non utilizzato
2
Comune
3
Comune
CN3
4
Comune
(P82)
5
+5 VCC
6
+5 VCC
7
+5 VCC
8
Non utilizzato
1
240 VCA
CN1
2
Non utilizzato
(J14)
3
Comune
4
Non utilizzato
5
Massa
1
2
3
4
5
6
7
8
1
2
3
4
5
6
5
4
3
2
1
CN2 (P106)
CN1 (J14)
CN3 (P82)
