MANUTENZIONE
3-22 HD4070 Manuale dell’operatore

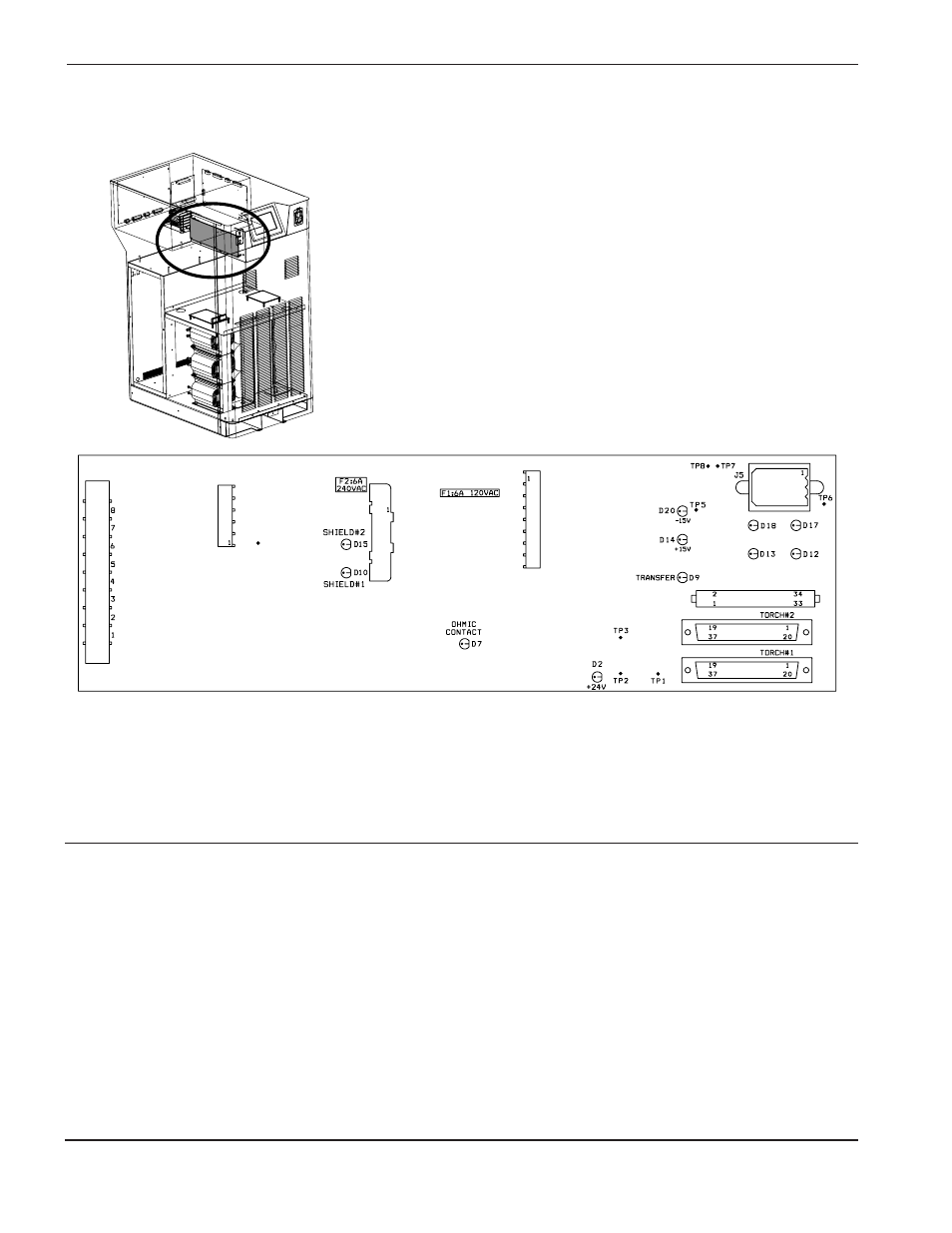

Scheda di interfaccia plasma PCB5 – Spie di stato
J 4
J 8
T P 4
J 7
J 6
J 2
J 3
J 1
Elenco dei LED della scheda di interfaccia plasma
LED Nome segnale Funzione
D2 +24 Volt LED di alimentazione, sempre acceso
D7 Contatto ohmico Si accende quando la torcia entra in contatto con la lamiera
D9 Trasferimento Si accende quando l’arco si trasferisce sulla lamiera
D10 Schermo 1 Relè per THC 1. Acceso quando il circuito è chiuso
D12 Temp. raffredd. OK Temperatura del refrigerante normale, sempre acceso
D13 Ingresso libero Non utilizzato
D14 +15 Volt LED di alimentazione, sempre acceso
D15 Schermo 2 Relè per THC 2. Acceso quando il circuito è chiuso
D17 Flusso raffredd. OK Sensore che indica un buon flusso di refrigerante
D18 Uscita libera Non utilizzato
D20 -15 Volt LED di alimentazione
