APPENDICE E – SOFTWARE COMMAND THC E CNC – INFORMAZIONI SUPPLEMENTARI
HyPerformance HD4070 Manuale dell’operatore e-9
Configurazione di più macchine
Possono essere collegati in serie fino a 8 sistemi.
A ciascun alimentatore viene assegnato un numero di identificazione tramite l’impostazione dei commutatori DIP,
come illustrato sulla pagina seguente.
L’ultima macchina collegata in serie deve avere il commutatore numero 4 in posizione ON.
Controller CNC
HD4070
Alimentatore
ID = 0
Determinato dal commutatore DIP
ID = 2
Determinato dal commutatore DIP
ID = 1
Determinato dal commutatore DIP
RS422 TX
RS422 RX
RS422 TX
RS422 RX
RS422 TX
RS422 RX
RS422 RX
RS422 TX

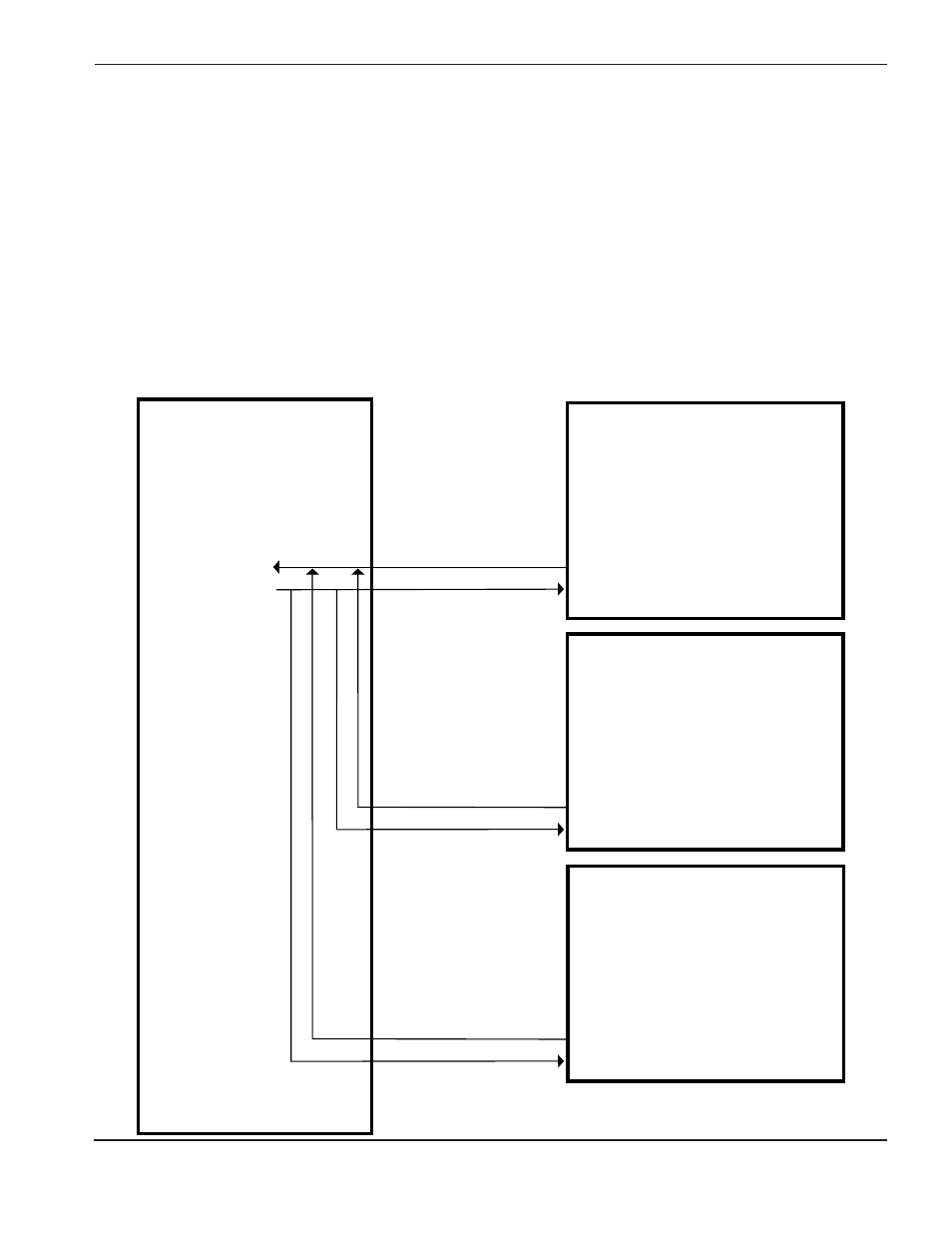

Interfaccia “Multidrop” RS-422 per diversi sistemi HD4070
Resistore terminale
da commutatore DIP
