APPENDICE C
10/15/98
c-4 HD3070 (consolle del gas automatica) Manuale di istruzioni

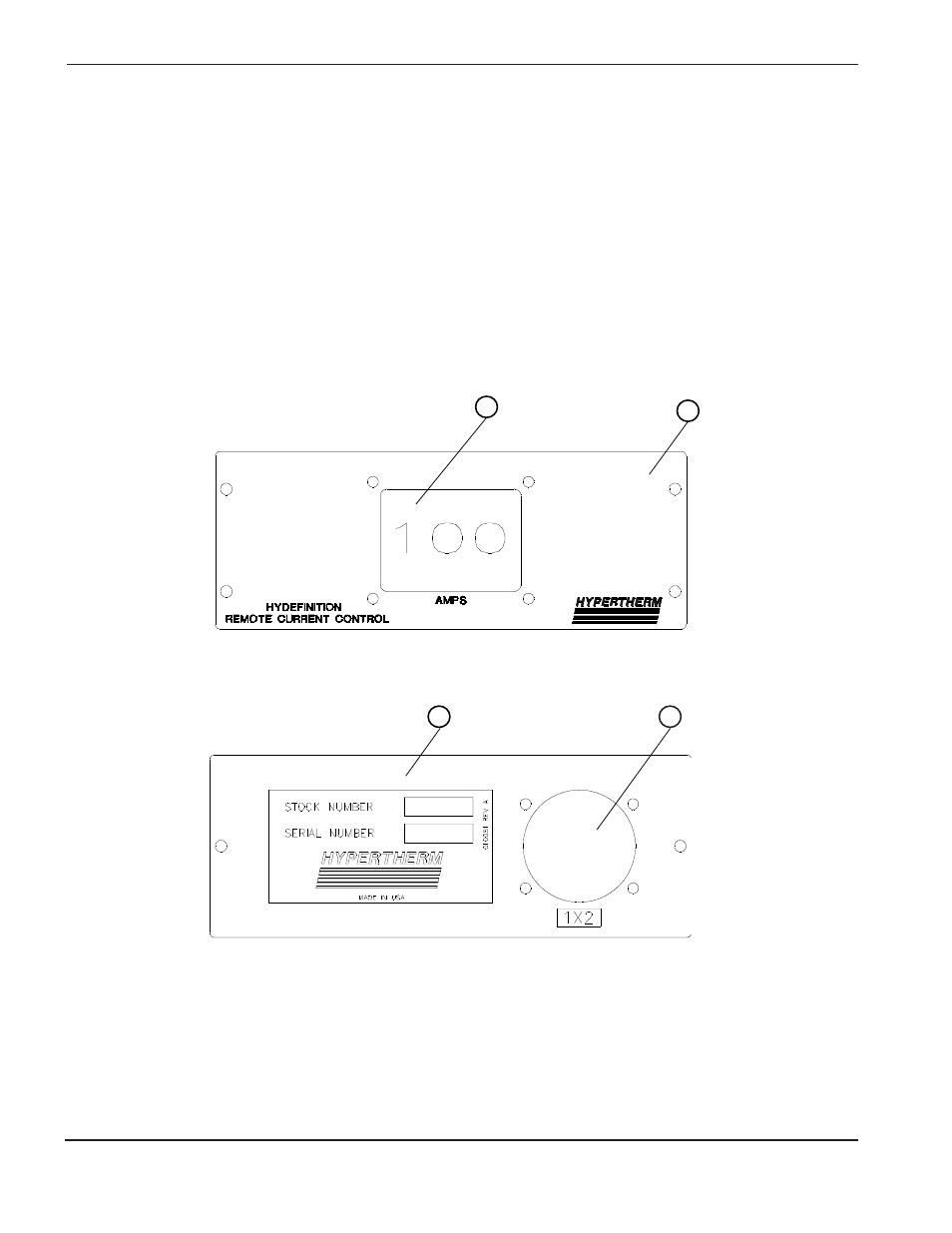

Figura c-3 Ubicazioni dei componenti del Controllo Corrente Remoto
Elenco parti
Codice
Articolo pezzo Descrizione Codice Q.tà
078050 Remote Current Control, HD3070 1
1 001514 Panel, RCC Front 1
2 005182 Switch, thumbwheel, 3-position BCD 1
3 001515 Panel, RCC Rear 1
4 008186 Socket, 24-20 AWG Type III + CRP 9
4 008208 Recptacle shell, CPC 23-37 reverse sex 1
001068 Enclosure, RCC (not shown) 1
1
2
3 4
