USO
11/23/98
2-26 HD3070 (consolle del gas automatica) Manuale di istruzioni
PAC186

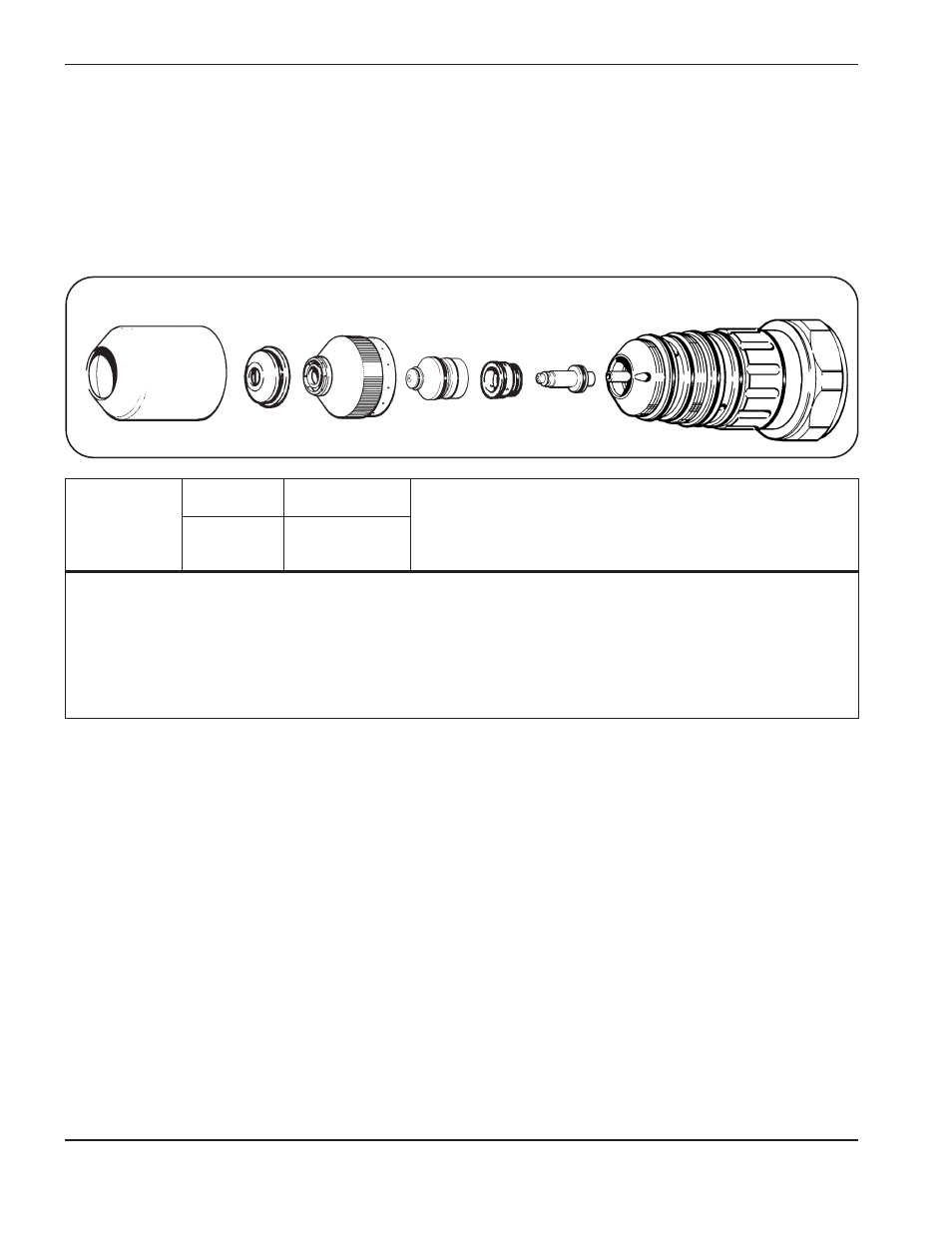

Acciaio inox##
Aria Gas plasma / Aria Protezione
30 A Taglio
Protezione
020941 Ugello
020938 Elettrodo
120113
Cappuccio interno
020940
Anello
diffusore
020937
Torcia PAC186
120349 Cappuccio schermato
020634/020687
Le pressioni di ingresso dei gas aria (P1)# e (P2)# devono essere comprese tra 105 – 135 psi (7,2 – 9,2 bar) per
tutti gli spessori del materiale.
# Consultare la fig. 2-3 per individuare i display LCD.
## La lamiera di acciaio inox talvolta è protetta da una pellicola di plastica. Asportare tale pellicola prima di
eseguire il taglio.
* Aumentando leggermente i valori di portata di Aria per la prova di preflusso è possibile aumentare la capacità
di sfondamento sui materiali più spessi elencati qui sopra. Tuttavia, aumentando eccessivamente i valori di
portata per il preflusso, si rischia di compromettere l’affidabilità di avviamento del plasma (mancate
accensioni).
** Il margine di errore per la distanza torcia-lamiera è di ± 0,005 pollici (± 0,125 mm). Quando si adopera un THC,
il margine di errore è di ± 1 volt.
*** Per mantenere costante la distanza di 0,020 pollici (0,5 mm) tra la torcia e la lamiera, mano a mano che
l’elettrodo si consuma, potrebbe essere necessario aumentare la tensione dell’arco onde evitare che la torcia
scenda troppo sulla lamiera.
Sono disponibili dei consumabili antiorari (CCW) per il taglio speculare.
Se si verificano dei problemi durante il processo di taglio e si ritiene che possano essere dovuti ai valori di portata,
consultare la Sezione 5, Manutenzione (versión inglese), Controlli Contropressione Sistema Gas.
Valori di portata* Valori di portata
prova preflusso % prova taglio % Distanza Altezza
Spessore Preflusso Protezione Plasma Tensione torcia Velocità iniziale di Ritardo di
del materiale Aria Aria Aria d’arco*** lamiera**,*** di corsa sfondamento sfondamento
(GA) (Pòll) (mm) (1)# (2)# (3)# (4)# (5)# (6)# (V) (mm) (m/min.) (mm) (quadr.) (sec.)
27 0,016 0,4 75 0 30 0 60 — 70-75 0,5 6,35 1,0 0 0
24 0,024 0,6 70-75 0,5 5,59 1,0 0 0
22 0,030 0,8 70-75 0,5 5,08 1,0 0 0,1
20 0,036 0,9 70-75 0,5 4,57 1,0 0 0,1
18 0,048 1,3 73-78 0,5 3,81 1,5 ,5 0,2
16 0,060 1,5 73-78 0,5 3,05 1,5 ,5 0,2
