USO
12/10/99
HD3070 (consolle del gas automatica) Manuale di istruzioni 2-3
• LED FLUSSO REFRIGERANTE (LT9)
Si illumina quando il flusso di refrigerante verso gli elettrodi è adeguato. Si spegne quando il flusso di
refrigerante è insufficiente.
* Un LED di STATO viene spento quando si verifica la condizione di guasto associata. La maggior parte delle
condizioni di guasto provocheranno lo spegnimento del sistema, facendo spegnere tutti i LED di STATO. In
questi casi, l’operatore deve premere e mantenere premuto l’interruttore POWER ON (I). Il primo LED di STATO
che non si illumina indica la condizione di guasto.
Selettore numerico AMPS (S1)
Per selezionare e visualizzare la corrente di taglio.
Potenziometro PIERCE DELAY (RITARDO SFONDAMENTO) (P1)
Per impostare il numero di secondi di ritardo durante lo sfondamento, prima che la corrente aumenti
progressivamente per il taglio.

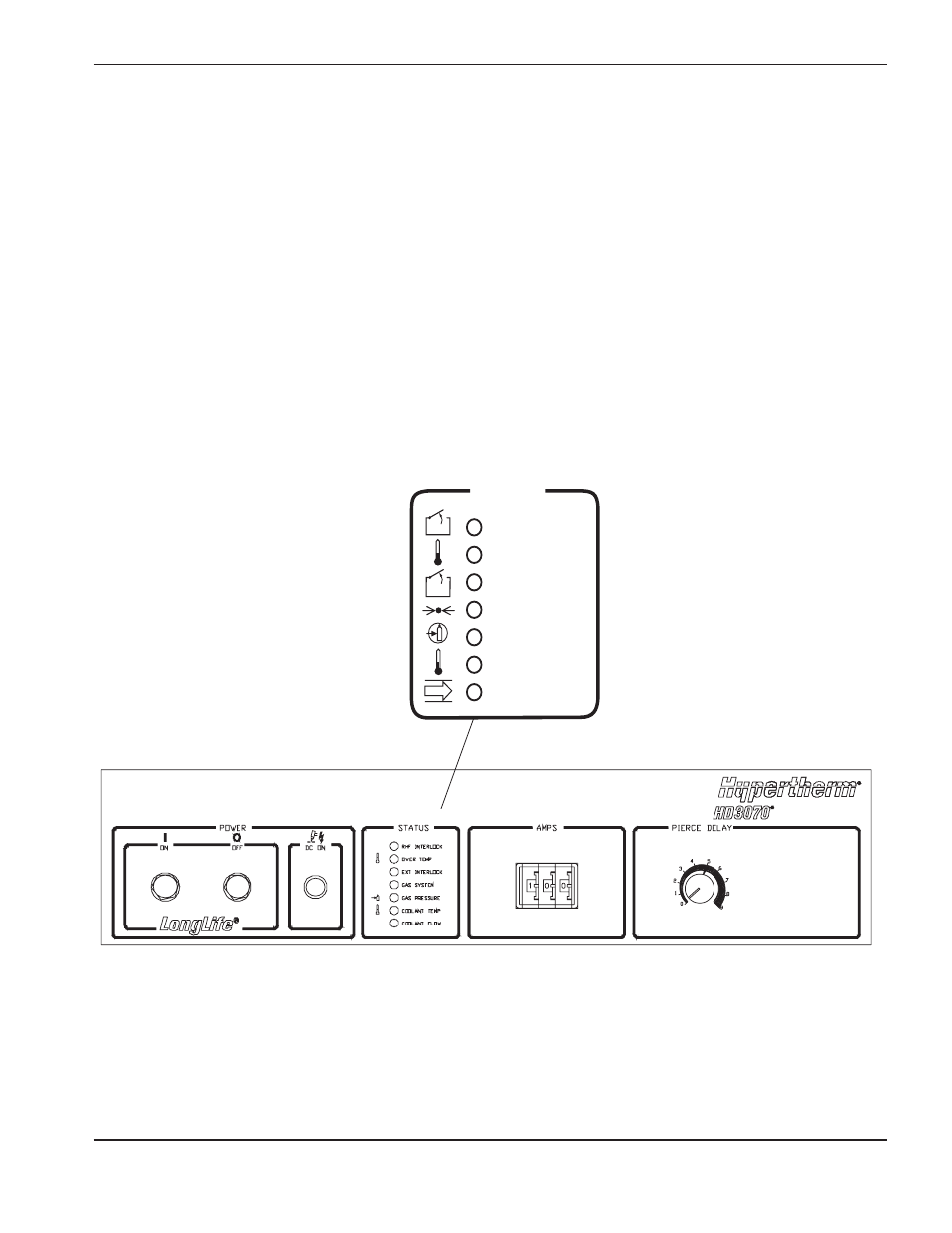

Figura 2-1 Indicatori e comandi del quadro di comando dell’alimentatore HD3070
RHF INTERLOCK
OVER TEMP
EXT INTERLOCK
GAS SYSTEM
GAS PRESSURE
COOLANT TEMP
COOLANT FLOW
STATUS
3070STAT.08
INTERRUTTORE DI SICUREZZA RHF
TRASFORMATORE
INTERRUTTORE DI SICUREZZA EST
SISTEMA GAS
PRESSIONE GAS
TEMP. REFRIGERANTE
FLUSSO REFRIGERANTE
LED DI STATO
