USO
11/13/98
HD3070 (consolle del gas automatica) Manuale di istruzioni 2-15
Ugello
Elettrodo
Elettrodo
120209
Cappuccio schermato
120221/120543 Protezione
120222 Cappuccio
di tenuta
120219 Ugello
120277
15 A Anello
diffusore
120212
120218
30 A
Torcia PAC184
120208

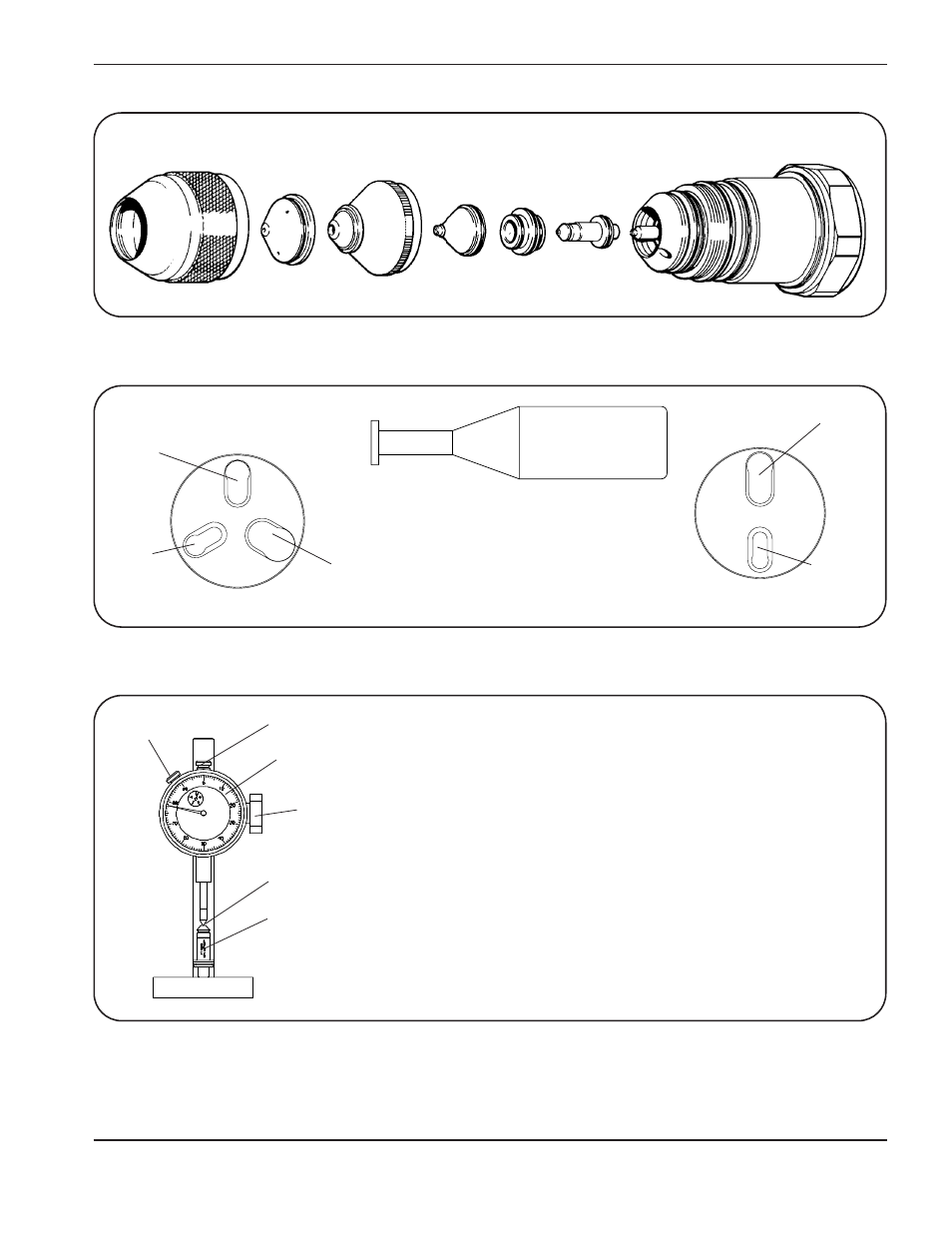

Figura 2-6 Ricambi torcia a 15 e 30 ampere per la torcia PAC184
Figura 2-7 Attrezzi per lo smontaggio dei ricambi torcia
Attrezzo per PAC184 (004670)
Tutti gli
elettrodi
ed ugello da
100 ampere
Ugelli per Acciaio al
carbonio a 15, 30 e 50
ampere e per acciaio
inox a 30 ampere
Attrezzo per PAC186 (004555)
Protezioni e ugello
per acciaio inox a 50
ampere e 70 ampere
Attrezzo per anello diffusore PAC186
(004745)
Figura 2-8 Profondimetro per l’alveolatura dell’elettrodo (004630)
Vite di
fermo
Punta (004629)
Per sollevare ed
abbassare la punta
Elettrodo
Comparatore a quadrante
Manopola di regolazione
dell’altezza
Questo attrezzo viene usato per controllare la profondità
dell’alveolatura dell’elettrodo. Per usarlo, procedere nel
modo seguente:
1. Allentare la manopola di regolazione dell’altezza ed
inserire l’elettrodo come mostrato. Serrare la manopola
di regolazione dell’altezza.
2. Assicurarsi che la punta tocchi la superficie piatta
accanto all’alveolatura.
3. Allentare la vite di bloccaggio del comparatore a
quadrante, azzerare il comparatore e serrare
nuovamente la vite di bloccaggio.
4. Abbassare la punta nell’alveolatura e leggere sul
comparatore il valore di profondità registrato.
5. Sostituire l’elettrodo se la profondità dell’alveolatura
indicata dal comparatore e superiore a 1,0 mm. Nota: il
comparatore in figura mostra una profondità di poco
superiore a 0,5 mm.
