CAPITOLO 8 RISOLUZIONE DEI PROBLEMI
8-12
1
2
3
4
5
6
7

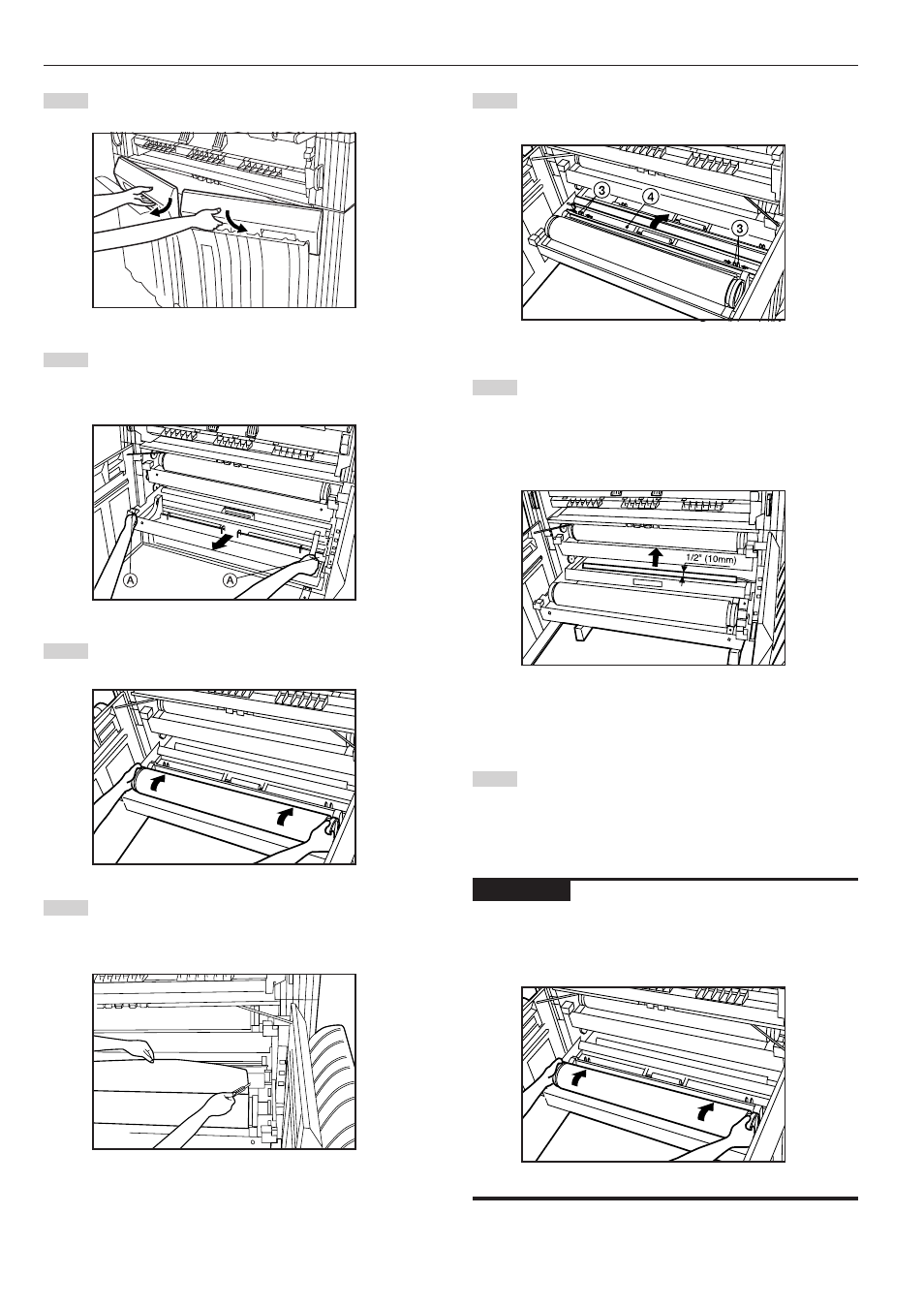

Aprire il coperchio anteriore.
Afferrare le maniglie dell’unità rotolo A per sbloccare l’unità,
quindi tirare l’unità rotolo fino a che non si blocca.
Afferrare la flangia e riavvolgere il rotolo di carta.
Se sono presenti aree deformate o ripiegate, rimuoverle con
un taglierino o con delle forbici.
Afferrare entrambi i fermi di inserimento del rotolo di carta
3 e aprire il coperchio di inserimento del rotolo 4 .
Inserire il bordo di inserimento della carta sotto la guida di
inserimento del rotolo e far sporgere il bordo dalla guida di
circa 10 mm, come indicato nell’illustrazione.
Afferrare i fermi di inserimento del rotolo di carta e chiudere
il coperchio di inserimento del rotolo.
IMPORTANTE
• Se il rotolo di carta installato si è allentato, afferrare la flangia e
riavvolgere il rotolo. In caso contrario, la carta potrebbe essere
alimentata in senso obliquo.
