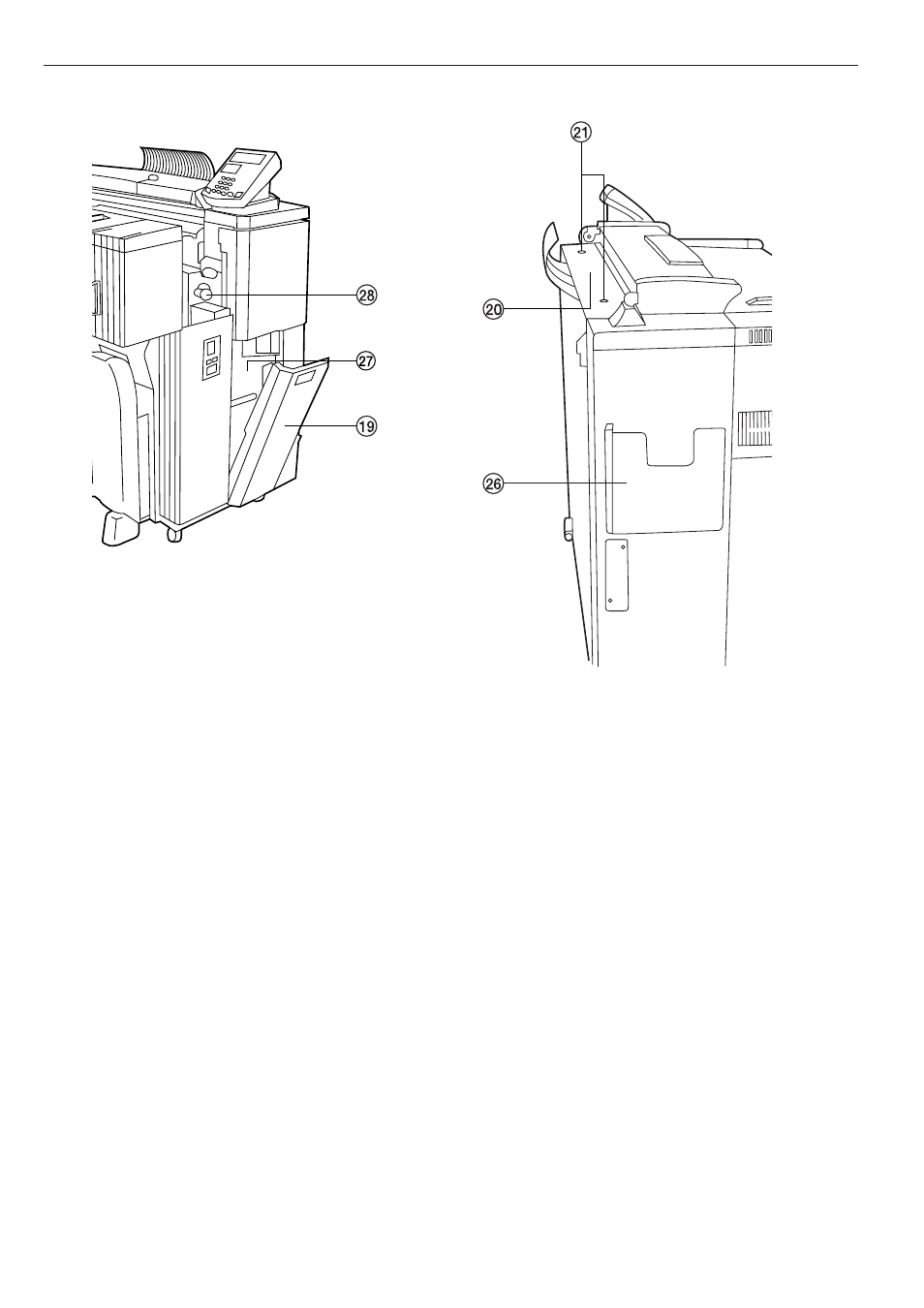

CAPITOLO 2 NOMI DEI COMPONENTI
2-2
( Coperchio destro
Aprire per sostituire il contenitore del toner esausto.
) Alloggiamento per l’aggiunta di toner
Aprire per aggiungere il toner.
⁄ Vite dell’alloggiamento per l’aggiunta di toner
Ruotare per aprire l’alloggiamento per l’aggiunta di toner.
¤ Vetro di contatto (qui viene eseguita la scansione dei documenti
originali).
‹ Unità rotolo (alimentazione carta 1: opzionale)
› Unità rotolo (alimentazione carta 2)
fi Unità rotolo (alimentazione carta 3)
fl Contenitore del manuale di istruzioni
Conservare qui il manuale di istruzioni.
‡ Contenitore del toner esausto
— Manopola di trasporto carta
Azionare questa manopola in caso di inceppamento della carta.
· Interruttori del riscaldatore anticondensa
Interruttori per le alimentazioni carta 1, 2 e 3 dal lato superiore.
‚ Interruttore principale riscaldatore
Se si spegne questo interruttore, verranno spenti anche i riscaldatori
anticondensa, anche se i relativi interruttori all’interno del coperchio
anteriore sono accesi.
ΠFlange
Sistemarle su entrambi i lati del rotolo di carta.
„ Leve di rilascio
´ Guide per le flange
