CHAPTER 3 PREPARATIONS
3-6

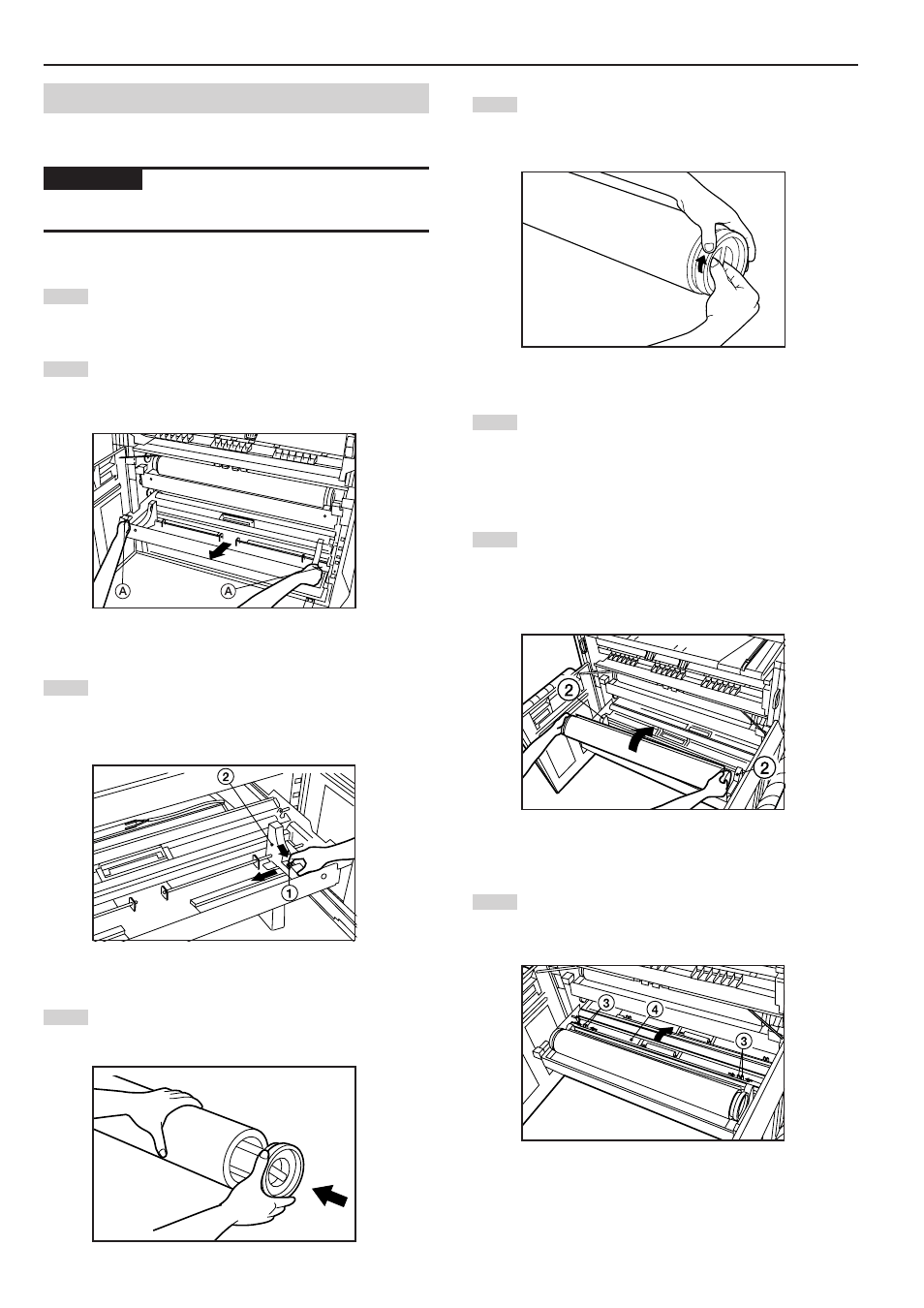

(2) Installazione di un rotolo di carta
Utilizzare la medesima procedura illustrata per la sostituzione del
rotolo di carta.
3
4
7
8
1
2
5
6
IMPORTANTE
• Quando si sostituisce un rotolo di carta, girare le flange su entrambi i
lati per riavvolgere la carta.
Aprire il coperchio anteriore fino a che non si blocca.
Afferrare le maniglie dell’unità rotolo A per sbloccare il fermo
e tirare l’unità rotolo fino a che non si blocca.
Sollevare le leve di rilascio 1 e regolare le guide delle flange
2 su entrambi i lati in modo che corrispondano al formato
della carta.
Inserire una flangia fornita al centro del nuovo rotolo.
Afferrare la flangia e ruotarne la leva nella direzione indicata
dalla freccia. La flangia viene così fissata al rotolo di carta.
Fissare l’altra flangia al rotolo allo stesso modo.
Inserire il rotolo di carta nell’unità rotolo allineandolo alle
guide delle flange
2 .
Dopo aver inserito il rotolo di carta, controllare che il vassoio
della flangia non si sia spostato.
Afferrare entrambi i fermi di inserimento del rotolo di carta
3 e aprire il coperchio di inserimento del rotolo 4 .
