2-1

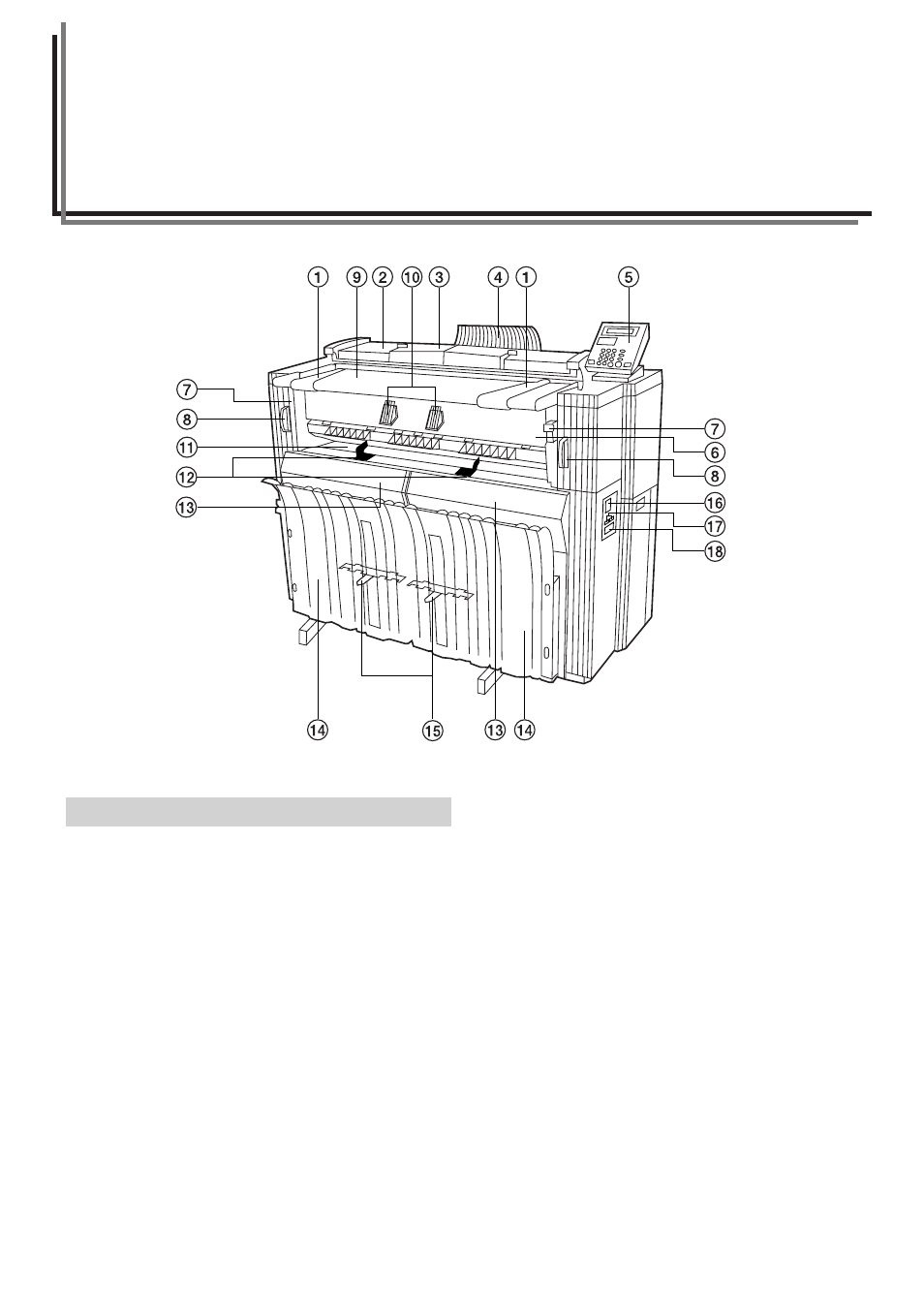

CAPITOLO 2 NOMI DEI COMPONENTI
(1) Corpo principale
1 Guida originali
2 Coperchio originali
3 Coperchio bordo di inserimento originali
Aprire per posizionare con precisione un originale.
4 Guida di espulsione degli originali
5 Pannello operativo
6 Coperchio di espulsione
Aprire in caso di inceppamento della carta.
7 Leva di rilascio espulsione
Azionare questa leva in caso di inceppamento della carta.
8 Leva di rilascio del corpo principale
Azionare questa leva in caso di inceppamento della carta.
9 Supporto originali
0 Supporti per gli originali
È possibile installare un originale a rotolo lungo.
! Supporto bypass
@ Guida bypass
# Coperchio anteriore
Aprire per installare un rotolo di carta o in caso di inceppamento.
$ Vassoio delle copie
Qui vengono espulse le copie.
% Piastra di supporto del vassoio delle copie
Posizionare in base al formato di carta per la copia.
^ Interruttore principale
& Contatore del totale
Qui viene indicata la lunghezza delle copie.
* Alloggiamento del contatore
Se è stato installato un contatore (opzionale), inserirlo qui.
