3
INTRODUZIONE
RTG 100 è un terminale GPRS creato per il controllo e la gestione di Inverter solari e UPS, abilitato ad effettuare il
trasferimento dei dati relativi al dispositivo controllato sulla rete GSM utilizzando il servizio GPRS. RTG 100 è in
grado di ospitare la SIM di un gestore telefonico a scelta dell’utente attraverso la quale viene instradato il traffico
GPRS verso una centrale di gestione (vedi paragrafo SISTEMA DI MONITORAGGIO). Esso è collegato al dispositivo
(Inverter solare oppure UPS) attraverso un cavo seriale in dotazione, riceve le informazioni dal dispositivo
collegato e, se richiesto, invia tali informazioni sulla rete GSM. RTG 100 è inoltre in grado di inviare SMS quando
sul dispositivo ad esso collegato intervengono particolari situazioni (cambi stato e/o allarmi).

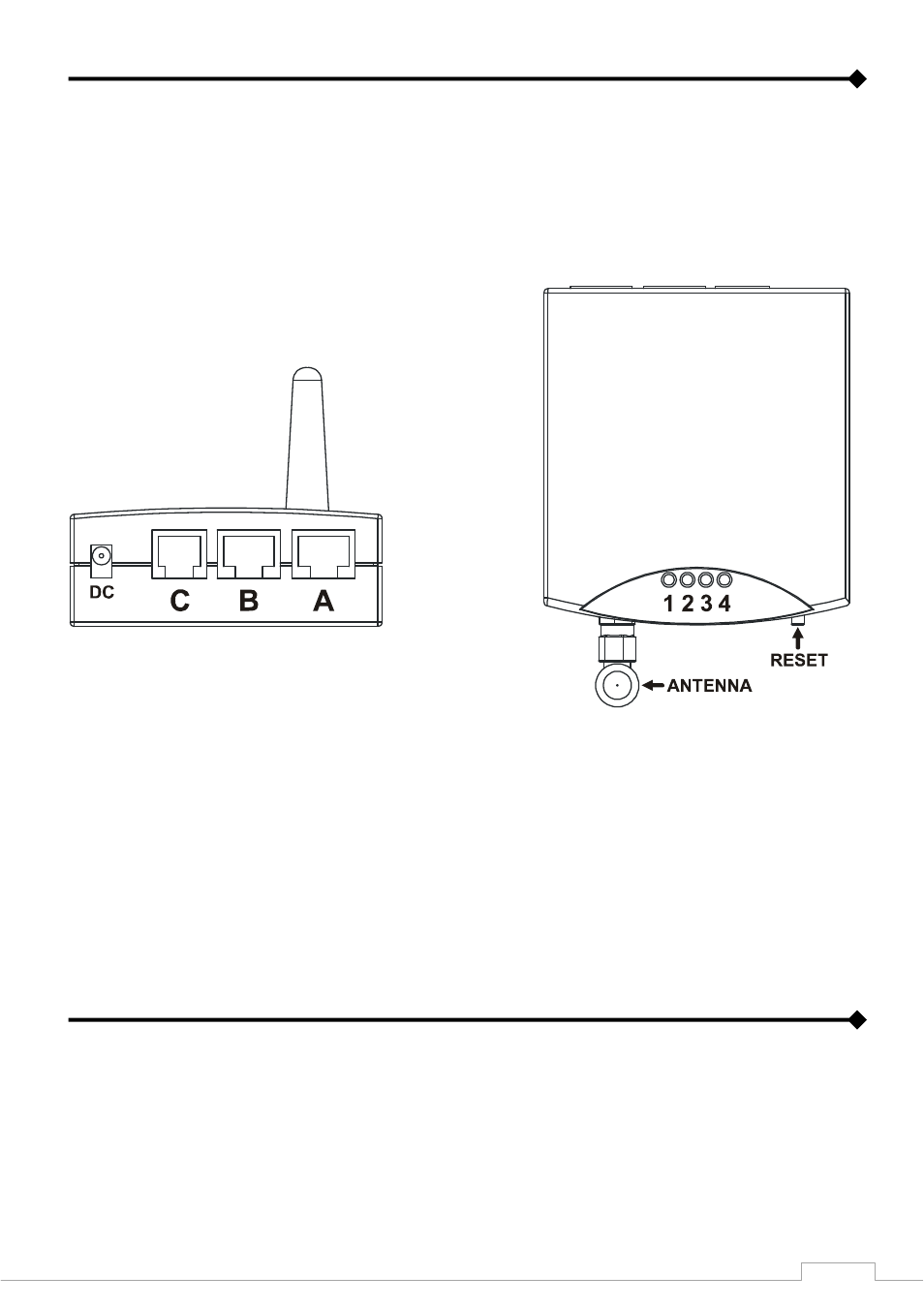

A Porta di comunicazione seriale per
collegamento con dispositivi (UPS, Inverter
solare) o PC;
1 Lampeggiante 1 sec.: Funzionamento
regolare;
Lampeggiante veloce: Connessione alla rete
GSM (SMS, GPRS);
B
Non utilizzato; 2 Acceso: comunicazione seriale attiva (porta A);
C
Non utilizzato; 3 Non utilizzato;
DC Ingresso alimentazione (6Vdc 1000mA); 4 Non utilizzato;
COLLEGAMENTI
In dotazione vengono dati due cavi di collegamento.
 Cavo RJ11-RJ45/DB9 (maschio): questo cavo è utilizzato per mettere in comunicazione il terminale GPRS
(RTG 100) con il dispositivo da controllare (Inverter solare o UPS).
 Cavo RJ45/DB9 (femmina): questo cavo è utilizzato per mettere in comunicazione il terminale GPRS (RTG
100) con un personal computer ed è necessario in fase di configurazione dell’RTG 100.
