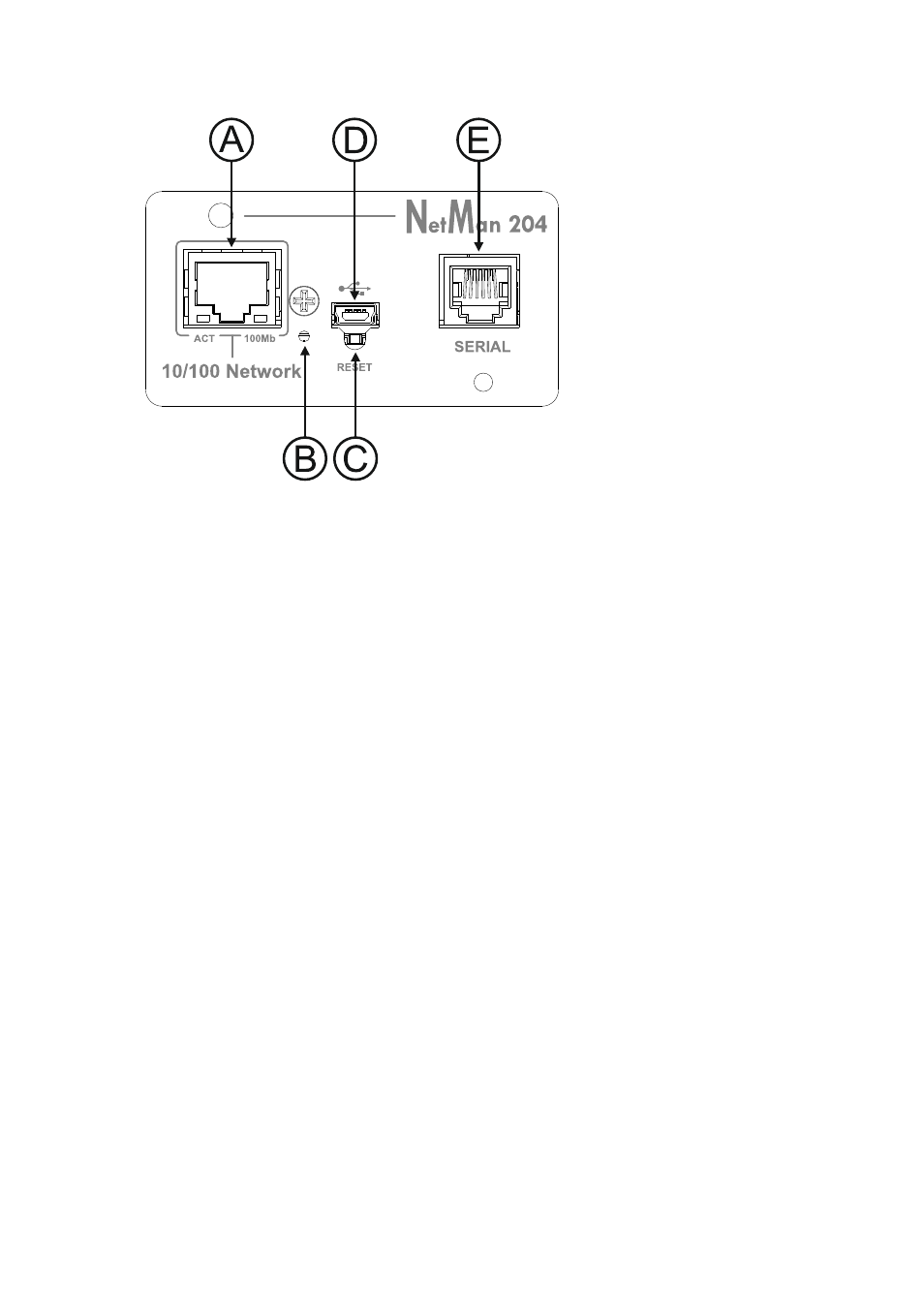

P
ANNELLO FRONTALE
A: Porta di rete
B: LED
C: Pulsante di reset
D: Porta micro-USB
E: Porta seriale
Porta di rete
NetMan 204 viene collegato alle reti Ethernet 10/100 Mbps mediante connettore RJ45. Le spie
luminose a LED integrate nel connettore descrivono lo stato della rete:
•
LED a sinistra:
GIALLO FISSO: NetMan204 ha rilevato un collegamento valido.
GIALLO LAMPEGGIANTE: NetMan204 sta ricevendo o trasmettendo pacchetti di dati.
• LED a destra
VERDE FISSO: NetMan204 viene collegato a una rete funzionante alla velocità di 100
megabit al secondo.
Porta micro-USB
NetMan 204 dispone di una porta di comunicazione USB che permette di configurarlo (vedere la
sezione "Configurazione mediante USB").
Porta seriale
NetMan 204 dispone di una porta di comunicazione seriale che consente di collegare sensori
ambientali (non in dotazione con il dispositivo, forniti separatamente) o un modem (non in
dotazione con il dispositivo) per la teleassistenza dell'UPS.
LED
Questo LED descrive lo stato di NetMan 204:
• ROSSO FISSO: NetMan 204 non comunica con l'UPS (verificare il codice PRTK).
• ROSSO LAMPEGGIANTE: il server DHCP non ha assegnato un indirizzo IP valido a NetMan
204.
• SPENTO: funzionamento regolare.
- 7 -
