Eventi
Significato
UPS Lock
L'UPS è bloccato
Ovrload/Ovrtemp
L'UPS è in sovraccarico o è surriscaldato
UPS Failure
Malfunzionamento dell'UPS
On bypass
Funzionamento da bypass
Battery work
Funzionamento a batteria
Battery low
Batteria quasi scarica
Communic lost
La comunicazione tra l'UPS e il dispositivo è stata interrotta
SENTR level 2
Presenza di un'anomalia interna dell'UPS (questa condizione emula il
livello di allarme modem per gli UPS con codice PRTK SENTR)
SENTR level 3
Presenza di un'anomalia dell'UPS, escluse quelle prefigurate nel punto
precedente (questa condizione emula il livello di allarme modem per
gli UPS con codice PRTK SENTR)

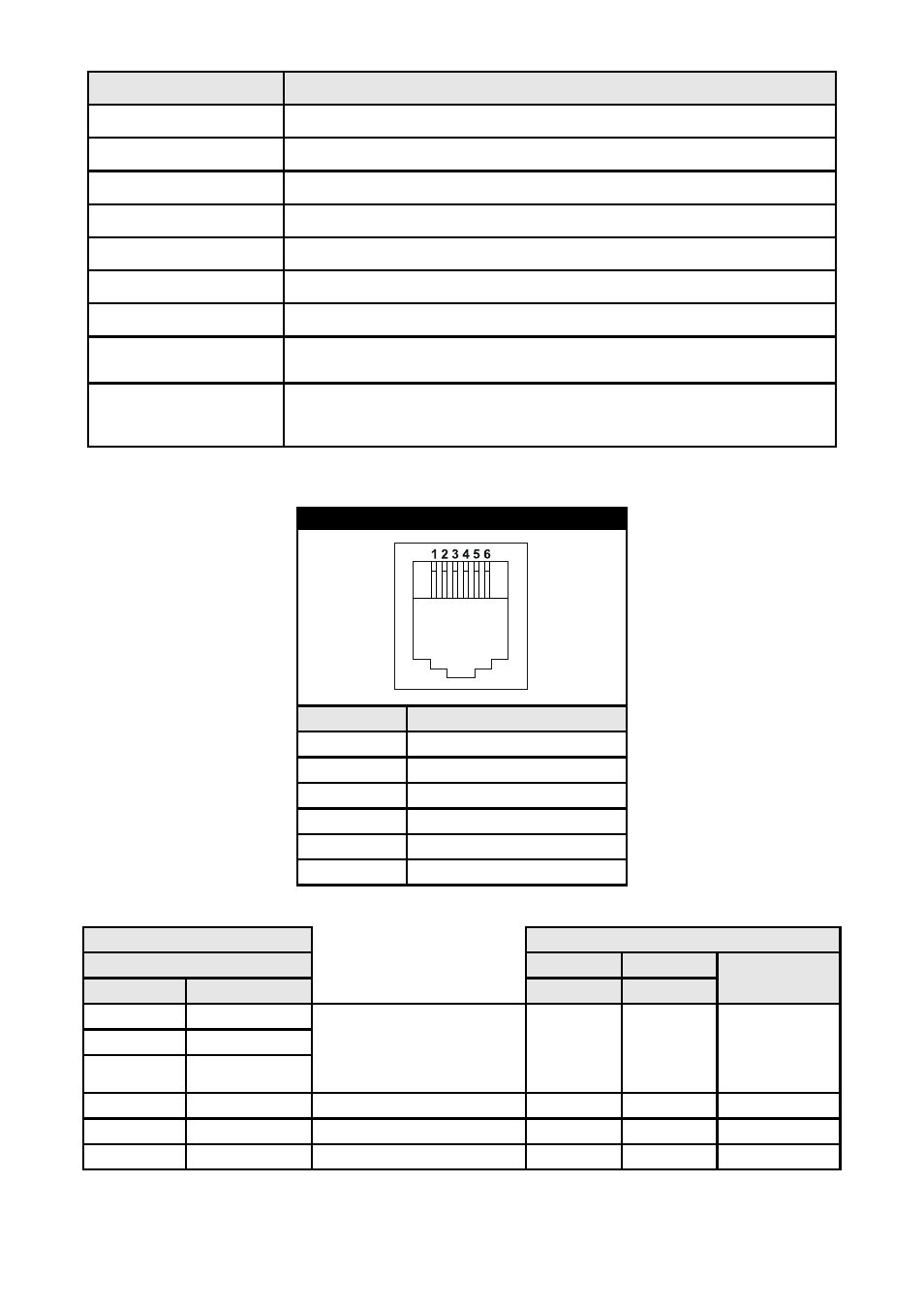

Collegare il modem alla porta SERIAL di NetMan 204 in base alle tabelle seguenti.
RJ-12 – Porta SERIAL
POSIZIONE
DESCRIZIONE
1
+5 V
CC
2
GND
3
Bus sensori ambientali
4
GND
5
RXD
6
TXD
NetMan 204
Modem
RJ-12
DB-25
DB-9
DESCRIZIONE
POSIZIONE DESCRIZIONE
POSIZIONE POSIZIONE
1
+5 V
CC
LASCIARE SCOLLEGATO
2
GND
3
Bus sensori
ambientali
4
GND
←
COLLEGARE A →
7
5
GND
5
RXD
←
COLLEGARE A →
3
2
TXD
6
TXD
←
COLLEGARE A →
2
3
RXD
