qui di seguito alcune potenziali configurazioni di installazione con le
relative bocchette.
1a) Griglia per l’uscita dell’ aria di convezione
1b) Griglia per l’ingresso dell’aria di convezione
Le griglie 1a e 1b sono indispensabili per far fuoriuscire il
calore che si annida all’interno della cappa ed è obbligatorio
montarle indifferentemente dal tipo di installazione o di
rivestimento che si deve realizzare.
2) Sportello per il caricamento del pellet.
3.7.3. Maschera per la realizzazione dei fori per le
griglie di ventilazione cappa

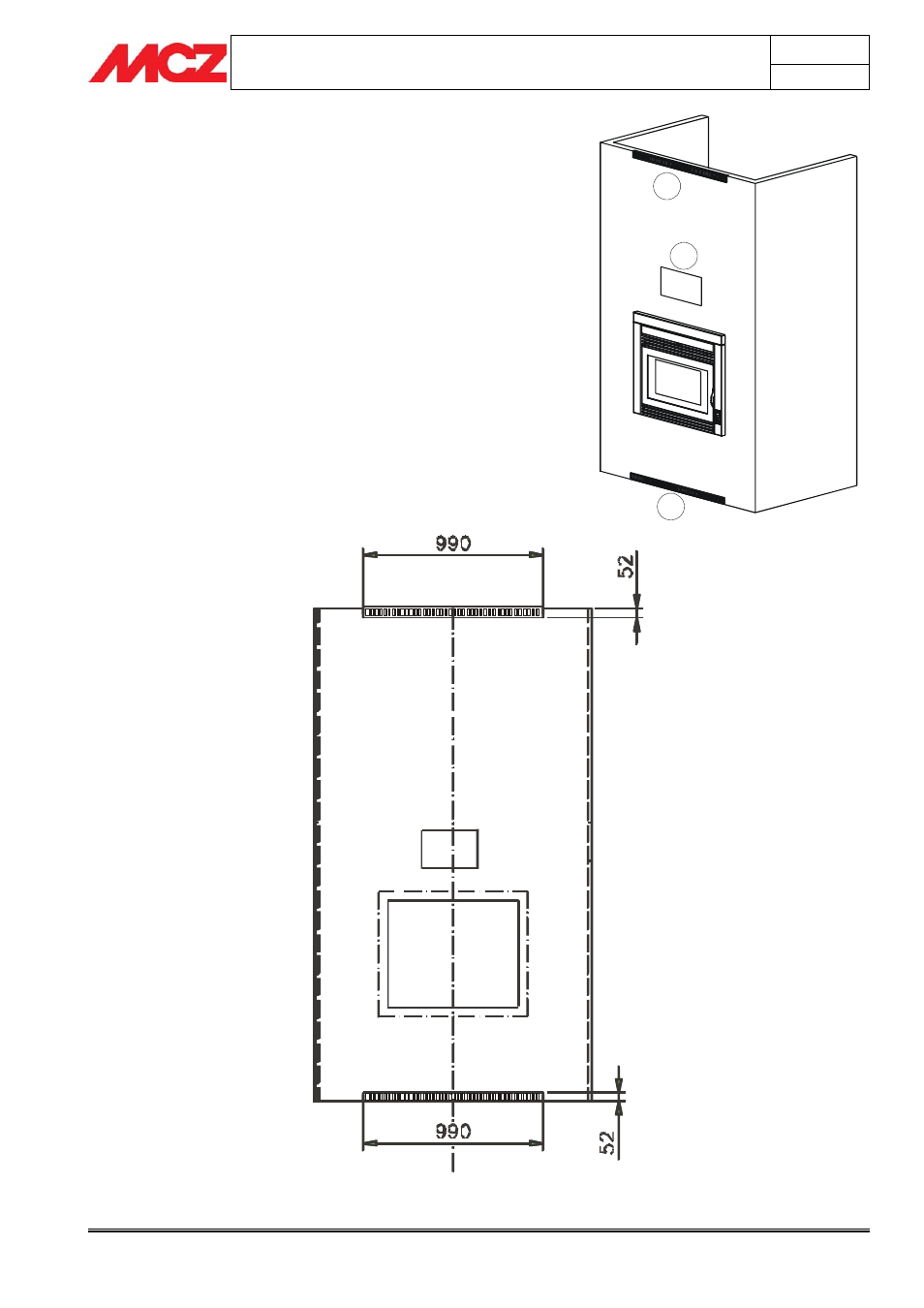

Nel disegno sotto riportato, si illustrano le posizioni e le dimensioni per
il posizionamento delle griglie per la ventilazione della cappa. (1a e 1b)
1a
1b
2
