MCZ PowerBox COMPACT - Manuale (Pagina 17)

MANUALE DI INSTALLAZIONE E UTILIZZO
Capitolo 3
pag.
17
Installazione e montaggio Servizio tecnico - Diritti riservati ad MCZ GROUP S.p.A. - Riproduzione vietata
E’ obbligatorio fissare il monoblocco al basamento in
quanto, in occasione delle manutenzioni, la camera di
combustione deve essere estratta ed il baricentro
dell’apparecchiatura si sposta abbondantemente in
avanti. Se il prodotto non è ancorato ad un piano,
rischia di perdere di stabilità.
Il monoblocco può essere installato all’altezza desiderata, costruendo in
opera un opportuno rialzo. Questo supporto deve essere costruito in
materiale non infiammabile.
MCZ declina ogni responsabilità per eventuali danni a
cose e persone nel caso non venissero rispettate le
avvertenze sopra riportate.
3.4. SMONTAGGIO CORNICE DI COMPENSAZIONE
Per evitare di danneggiare la cornice (C) di rifinitura posta intorno alla
porta fuoco, è consigliabile smontarla prima di fissare il Powerbox al
basamento (E) e riporla in un luogo sicuro. Per lo smontaggio vedi cap.
3.12.
3.5. MONTAGGIO
SCIVOLO CARICAMENTO
PELLET (LINK)
Un’altra scelta da effettuare prima di posizionare il monoblocco è quella
di definire il lato in cui installare lo scivolo per il caricamento del
combustibile. Il Powerbox Link viene consegnato con due fascette, il
tubo per il collegamento e lo scivolo con portina.
Lo scivolo, può essere montato sul lato destro, sul lato sinistro oppure
frontalmente. Il tubo di collegamento ha una lunghezza di 1 metro.
E’ obbligatorio accorciare il tubo di collegamento, a
seconda del posizionamento (laterale o frontale), in
modo tale che esso sia ben teso. Questa operazione è
necessaria per facilitare la discesa del pellet.

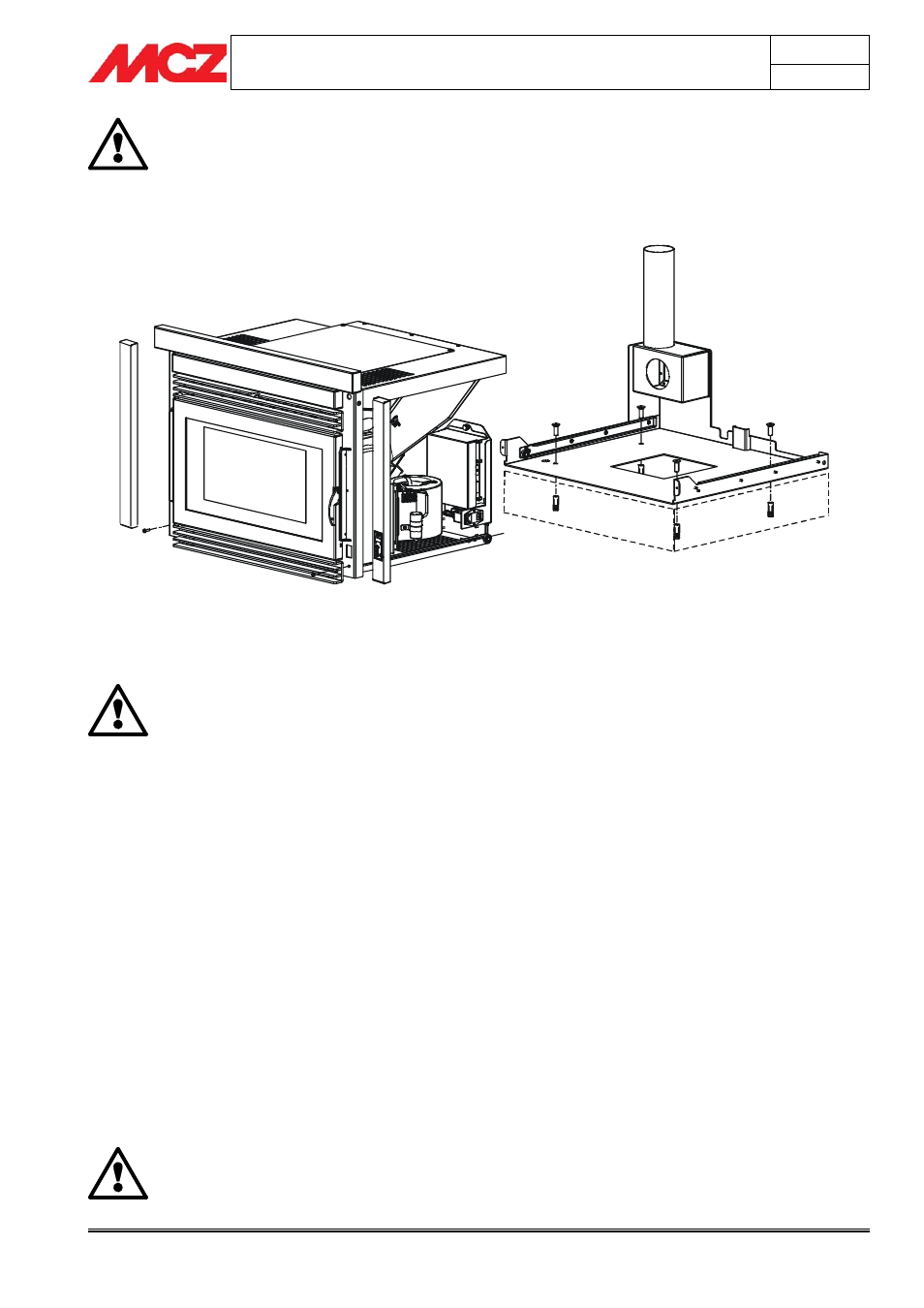

Fissaggio al basamento
B
B
C
C
D
E
