Uso delle funzioni di modellazione
I-28

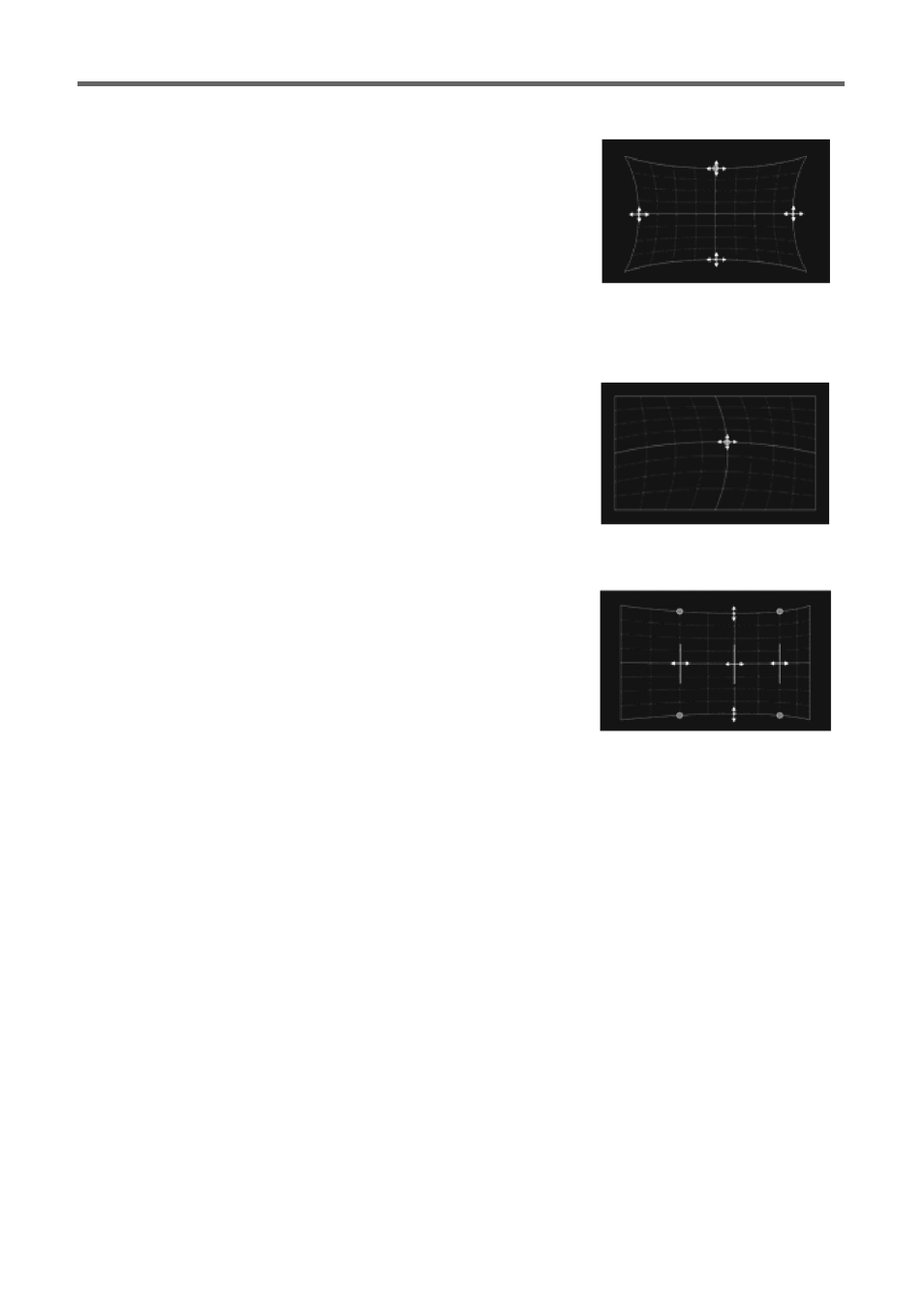

Correzione lato (arco)
Correzione punto centrale
Regolazione base e lato
Usare la funzione per questo:
Per ridurre la distorsione dell’immagine proiettata che si verifica
quando si proietta su una superficie sagomata, come una lente
convessa o concava.
Come opera:
I punti nel centro dei lati superiore e inferiore possono essere
spostati verticalmente in modo simultaneo, e i punti nel centro dei
lati sinistro e destro possono essere spostati orizzontalmente
anch’essi in modo simultaneo. Il risultato produce una forma arcuata
del lato del quale si spostano i punti.
Usare la funzione per questo:
Per regolare il punto alto di una superficie convessa, o il punto basso
di una superficie concava, quando il punto è fuori centro. Questa
regolazione viene eseguita dopo aver completato la Correzione lato
(arco).
Come opera:
Il punto centrale dello schermo di proiezione può essere spostato
verticalmente e orizzontalmente.
Usare la funzione per questo:
Per ridurre la distorsione dell’immagine proiettata che si verifica
quando si proietta su una superficie sagomata, come ad esempio un
cilindro.
Quando è selezionato Cilindro 1 come tipo di modellazione, la
regolazione verticale influisce sulle basi, mentre la regolazione
orizzontale influisce sui lati.
Quando è selezionato Cilindro 2 come tipo di modellazione, la
regolazione verticale influisce sui lati, mentre la regolazione
orizzontale influisce sulle basi. (La schermata a fianco mostra lo
schermo quando è selezionato Cilindro 1.)
Come opera:
Le quattro posizioni dell’immagine proiettata descritte sotto possono
essere manipolate.
Cilindro 1 (cilindro verticale)
z Base superiore: Può essere spostata verticalmente.
z Base inferiore: Può essere spostata verticalmente.
z Linea centrale lato verticale: Può essere spostata orizzontalmente.
z Linea verticale di 1/4 di lato, e linea verticale di 3/4 di lato: Possono essere entrambe spostate
orizzontalmente più vicino o più lontano dalla linea centrale verticale. Queste linee si spostano
congiuntamente con le altre. Spostando queste linee, cambia concordemente la curva del lato.
Cilindro 2 (cilindro orizzontale)
z Base sinistra: Può essere spostata orizzontalmente.
z Base destra: Può essere spostata orizzontalmente.
z Linea centrale lato orizzontale: Può essere spostata verticalmente.
z Linea orizzontale di 1/4 di lato, e linea orizzontale di 3/4 di lato: Possono essere entrambe spostate
verticalmente più vicino o più lontano dalla linea centrale orizzontale. Queste linee si spostano
congiuntamente con le altre. Spostando queste linee, cambia concordemente la curva del lato.
