Preparativi
I-12

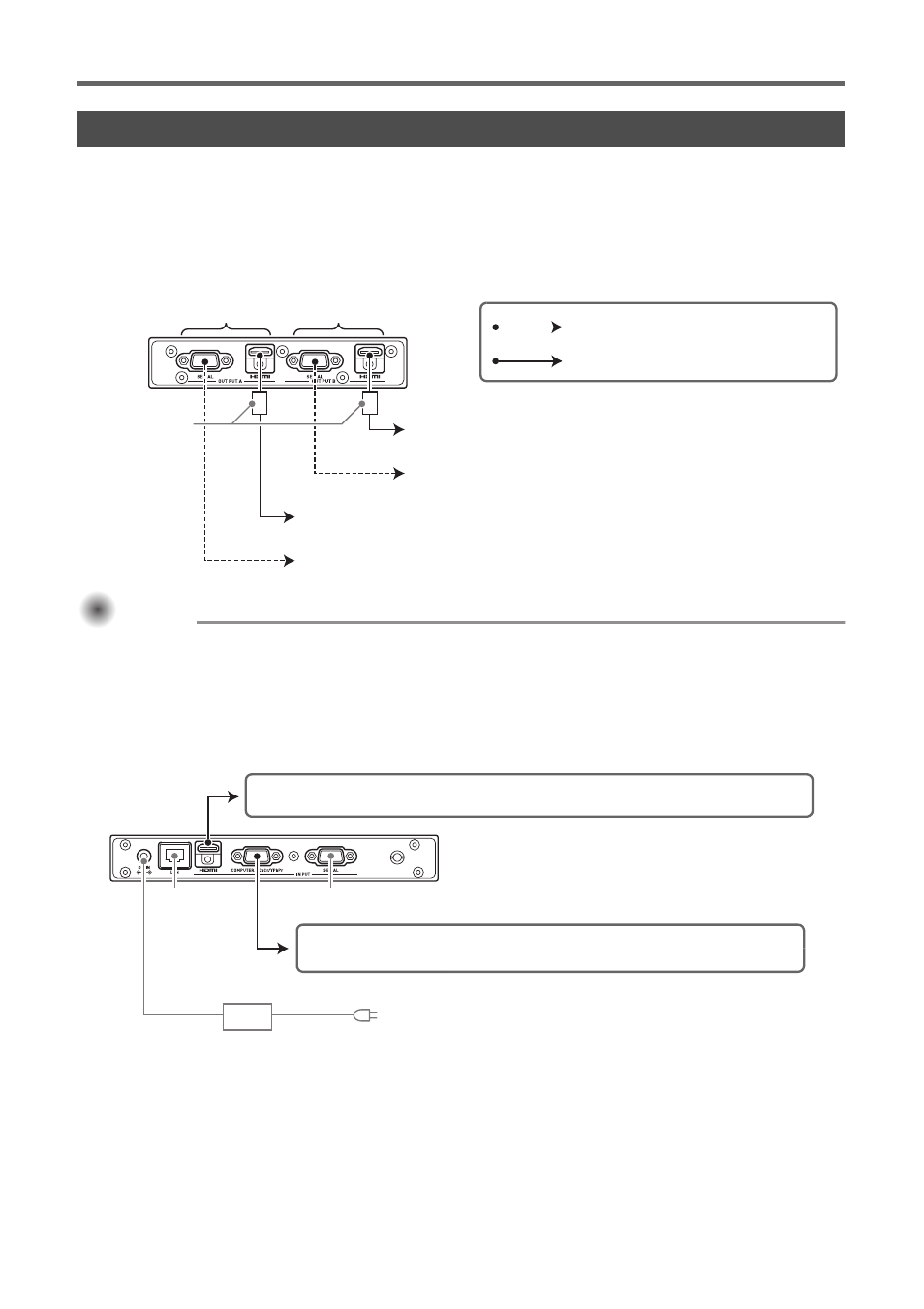

I terminali sui lati e sul retro di Control box si collegano alla sorgente di alimentazione e ai vari dispositivi,
come viene descritto di seguito.
Lato del Control box: Collegare uno o due proiettori.
Quando si collega il Control box ad un proiettore usando un cavo HDMI fornito, collegare la spina del
cavo che è più vicina al nucleo in ferrite, alla porta HDMI del Control box.
Importante! Importante! Importante!
z Se si sta collegando solo un singolo proiettore, usare i terminali del gruppo USCITA A.
z Se si stanno collegando due proiettori, il proiettore collegato ai terminali del gruppo USCITA A
viene riferito come “Proiettore A”, mentre il proiettore collegato ai terminali del gruppo USCITA
B viene riferito come “Proiettore B”. Successivamente quando si configurano le impostazioni e
si eseguono le regolazioni, sarà necessario distinguere tra Proiettore A e Proiettore B.
Retro del Control box: Collegare l’alimentatore CA e il dispositivo della sorgente d’ingresso.
Cablaggio
*1 Per controllare il Sistema di proiezione da un dispositivo esterno tramite una rete LAN, utilizzare un
cavo LAN disponibile in commercio per collegare questo terminale al terminale LAN del dispositivo
esterno.
*2 Per controllare il Sistema di proiezione da un dispositivo esterno tramite una connessione RS-232C,
utilizzare un cavo seriale (incrociato) disponibile in commercio per collegare questa porta alla porta
seriale del dispositivo esterno.
Gruppo USCITA A Gruppo USCITA B
Usare un cavo RS-232C disponibile in
commercio per eseguire il collegamento.
Usare un cavo HDMI per eseguire il
collegamento.
Collegare alla porta HDMI del secondo proiettore.
Collegare alla porta RS-232C del secondo proiettore.
Collegare alla porta HDMI del primo proiettore.
Collegare alla porta RS-232C del primo proiettore.
Nucleo in ferrite
Collegare l’alimentatore CA in dotazione ed inserire la spina in una presa di
corrente.
*1 *2
Utilizzare un cavo HDMI disponibile in commercio per collegarsi alla porta di uscita HDMI di
un dispositivo sorgente di immagini.
Utilizzare un cavo disponibile in commercio per collegarsi al terminale di uscita
RGB o al terminale di uscita component di un dispositivo sorgente di immagini.
