(1) Sul menu “Modellazione immagine”, selezionare “Correzione angolo” e quindi premere il tasto
[ENTER].

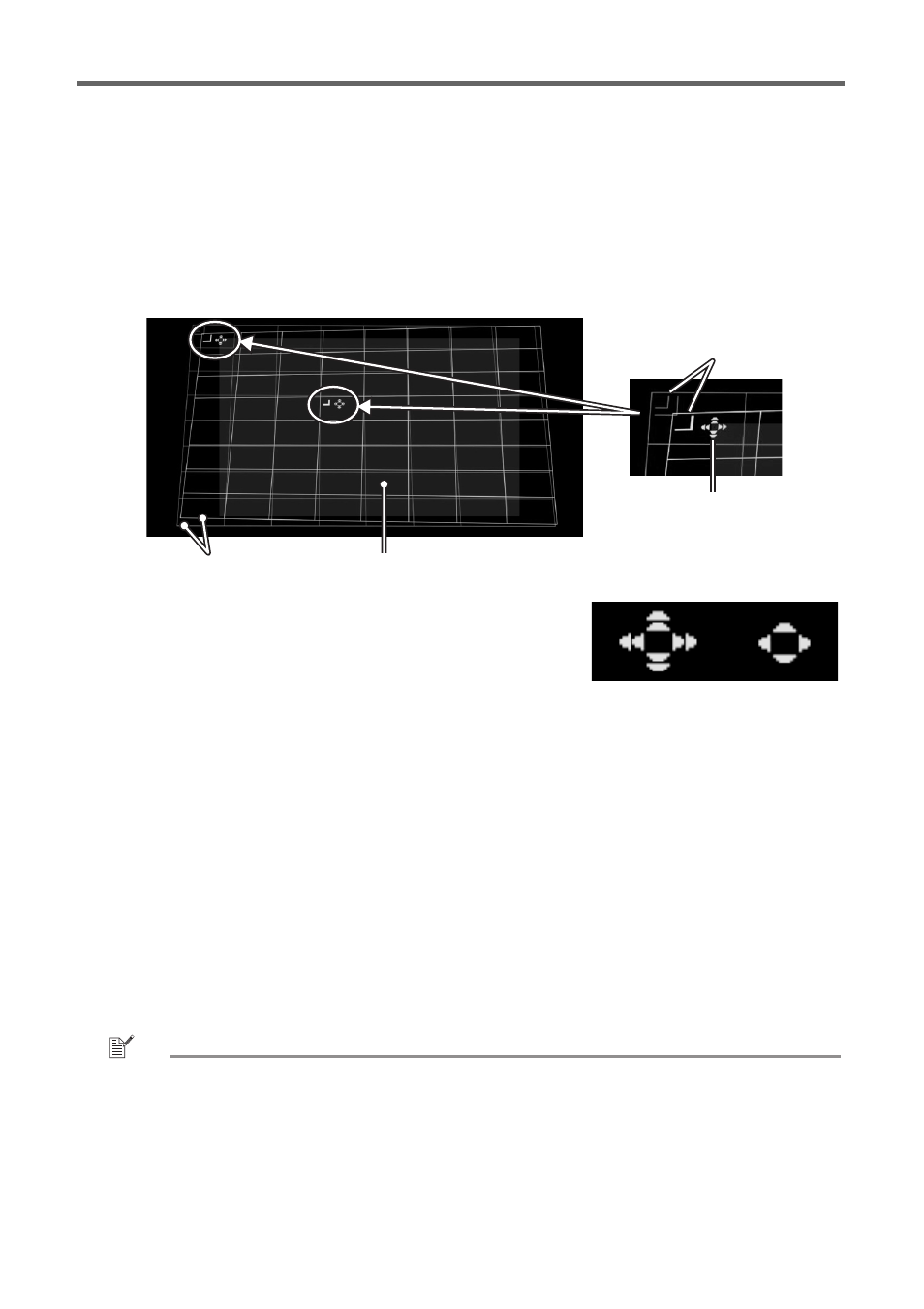

z Come mostrato nella schermata sotto, entrambi il Proiettore A e il Proiettore B proietteranno
griglie e segni di posizionamento. La griglia e il segno di colore giallo sono per l’immagine
del Proiettore A, mentre la griglia e il segno di colore celeste sono per l’immagine del
Proiettore B.
z Verranno anche mostrati i “cursori di modellazione” nell’angolo in alto a sinistra della griglia
gialla, e leggermente sopra e a sinistra del centro della griglia. Questo indica che la griglia
del Proiettore A è attualmente selezionata per la regolazione. Eseguire le operazioni di
modellazione che si richiedono per allineare l’immagine del Proiettore A.
(2) Usare i tasti [S], [T], [W] e [X] per spostare l’angolo in alto
a sinistra della griglia, in modo che esso risulti allineato con
l’angolo in alto a sinistra dello schermo di proiezione.
z È possibile commutare la velocità di movimento della
griglia tra lento e veloce premendo il tasto [CORRECT].
L’impostazione attuale della velocità del cursore è
indicata dalla forma del cursore, come mostrato
nell’immagine a fianco.
z È possibile commutare l’immagine del Proiettore B tra
mostrata e nascosta premendo il tasto [BLANK].
(3) Dopo che l’angolo in alto a sinistra dell’immagine del Proiettore A è dove si desidera, premere
il tasto [POSITION].
z Con questa operazione i cursori di modellazione inizieranno a lampeggiare, indicando che è
abilitato lo spostamento dei cursori ad una posizione differente.
(4) Usare il tasto [X] per spostare il cursore di modellazione lampeggiante all’angolo in alto a
destra dell’immagine del Proiettore A, e quindi premere il tasto [CORRECT].
z Questa operazione interromperà il lampeggiamento del cursore, indicante che si è ora
abilitati a spostare l’angolo in alto a destra della griglia.
(5) Usare i tasti [S], [T], [W] e [X] per spostare l’angolo in alto a destra della griglia, in modo che
esso risulti allineato con l’angolo in alto a destra dello schermo di proiezione.
(6) Ripetere i punti da (3) a (5) riportati sopra, per allineare gli angoli in basso a destra e in basso a
sinistra.
NOTA
z Il funzionamento dei tasti seguenti è disabilitato mentre è in proiezione un’immagine da una
sorgente di ingresso. [S], [T], [W], [X], [CORRECT], [POSITION]. Per informazioni sulla selezione
dell’immagine di proiezione, fare riferimento a “Cambio della visione dell’immagine proiettata
durante la modellazione di un’immagine (tasto [IMAGE])” (pagina I-18).
Cursori di modellazione
Segni di posizionamento
Griglia Schermo di proiezione
Movimento ad
alta velocità
Movimento a
bassa velocità
