I-21
Preparativi
4. Eseguire le altre operazioni di correzione come si richiede.
z Quando è selezionato “Piatto” come tipo di modellazione, è possibile anche eseguire “Correzione
lato (arco)”, “Correzione lato (spostamento parallelo)”, e “Correzione punto centrale”. Per i
dettagli, vedere “Esecuzione della correzione dettagliata” (pagina I-27).
5. Se si richiede, regolare il rapporto di formato dell’immagine proiettata.
z Per i dettagli, vedere “Regolazione del rapporto di formato dell’immagine proiettata” (pagina I-30).
6. Dopo aver completato la modellazione dell’immagine, visualizzare il menu
“Modellazione immagine” e quindi premere il tasto [ESC].
z Questa operazione visualizzerà la finestra di dialogo “La modellazione immagine verrà conclusa.”,
che contiene le due opzioni descritte di seguito.
7. Dopo aver selezionato l’opzione che si desidera, premere [ENTER].
z Questa operazione chiude la finestra di dialogo ed esegue la proiezione dell’immagine dalla
sorgente di ingresso.
(7) Dopo che l’allineamento dell’immagine del Proiettore A è nella maniera desiderata, premere il
tasto [A⇔B].
z Questa operazione farà scomparire i cursori gialli di modellazione dell’immagine del
Proiettore A, che saranno sostituiti dai cursori celesti di modellazione dell’immagine del
Proiettore B.
(8) Allineare i quattro angoli dell’immagine del Proiettore B con quelli dello schermo di proiezione.
z Utilizzare gli stessi punti eseguiti per l’immagine del proiettore A.
(9) Dopo che l’allineamento dell’immagine del Proiettore B è nella maniera desiderata, premere il
tasto [A⇔B].
z Questa operazione farà scomparire i cursori celesti di modellazione dell’immagine del
Proiettore B, che saranno sostituiti dai cursori gialli di modellazione dell’immagine del
Proiettore A.
(10) Ripetere i punti da (2) a (9) (commutando la velocità di movimento tra lento e veloce con il tasto
[CORRECT]) per le volte che si richiede per eseguire la regolazione fine.
Regolare le immagini del Proiettore A e del Proiettore B finché esse non soddisfano le seguenti
condizioni.
z I quattro angoli delle due griglie siano allineati nel modo più preciso possibile con i quattro
angoli dello schermo di proiezione.

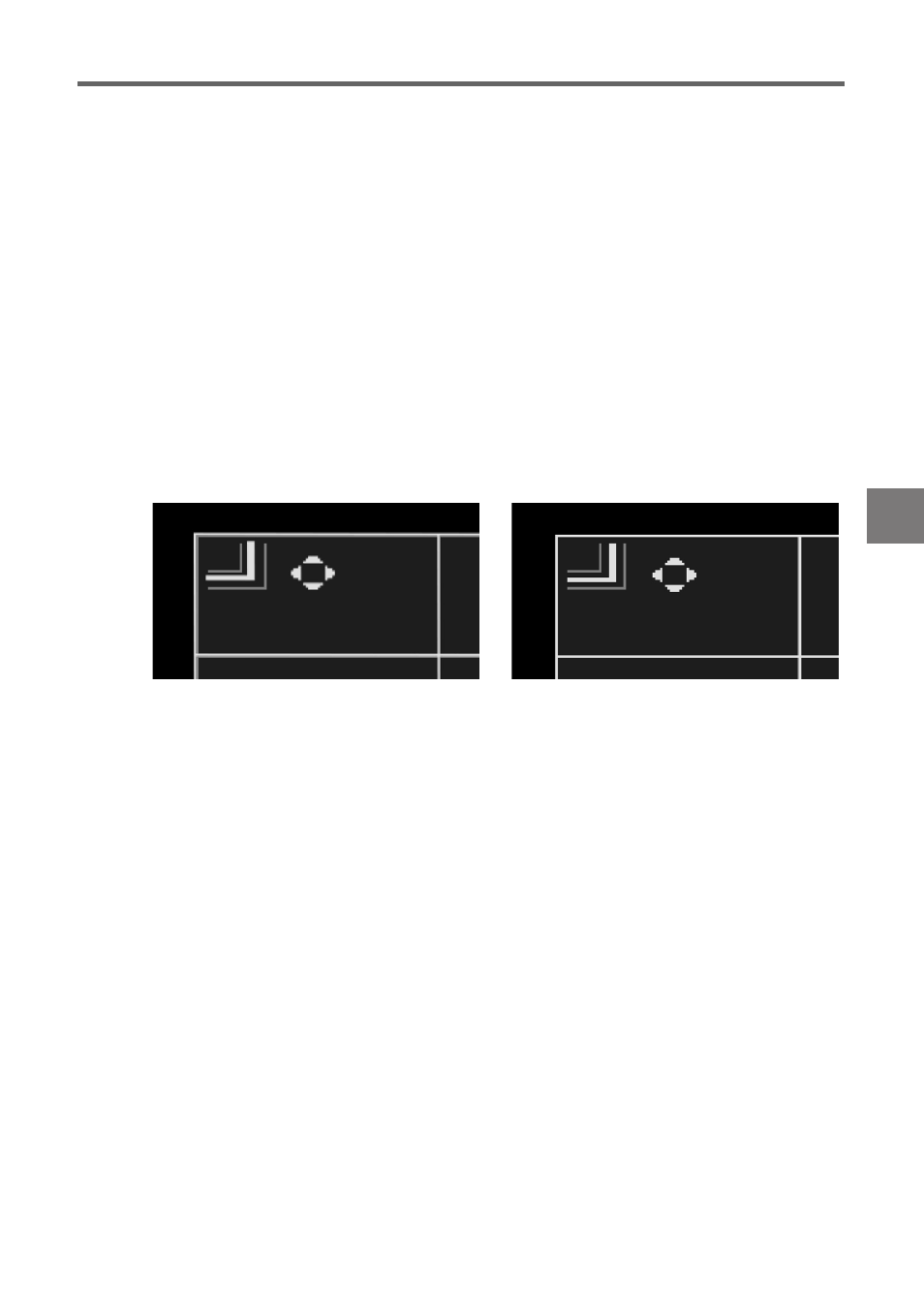

z La linea singola gialla spessa del segno di posizionamento sia centrata tra le due linee blu
sottili del segno di posizionamento.
(11) Per uscire dalla Correzione angolo, premere il tasto [ESC].
z Questa operazione visualizzerà il menu “Modellazione immagine”.
Visualizzare entrambi i menu sovrapposti.:
Selezionare questa opzione dopo essere stati in grado di allineare correttamente le immagini del
Proiettore A e del Proiettore B. Con questa impostazione, premendo il tasto [MENU] si
visualizzeranno entrambi i menu del Proiettore A e del Proiettore B.
Visualizzare solo un menu.:
Selezionare questa opzione se l’allineamento delle immagini del Proiettore A e del Proiettore B è
incompleto (che rende i menu sovrapposti difficili da leggere) e si desidera eseguire di nuovo la
loro regolazione in un secondo momento. Con questa impostazione, viene visualizzato solo il
menu del Proiettore A.
Posizionamento non corretto Posizionamento corretto
