6. Con entrambe le immagini del Proiettore A e del Proiettore B proiettate, ripetere i
punti 3 e 5 come si richiede per minimizzare la differenza tra la forma delle immagini
del Proiettore A e del Proiettore B.
Regolazione 2: Regolazione fine utilizzando il modello per la regolazione
7.
Sul telecomando, premere il tasto [CORRECT].
8.
Sul menu “Modellazione immagine” che appare, selezionare “Regolazione
posizione immagine” e quindi premere il tasto [ENTER].
z In questo modo verranno proiettati due modelli per la regolazione, uno giallo per il Proiettore A, ed
uno celeste per il Proiettore B.
z Regolare la messa a fuoco dei modelli come si richede.
9. Osservare i modelli per la regolazione mentre si regola il Proiettore A, e quindi il
Proiettore B. Quando si eseguono le regolazioni, provare ad ottenere le
caratteristiche descritte di seguito.
z Regolare le linee orizzontali dei segni di centratura nel centro del modello per la regolazione, in
modo che essi siano orizzontali (non pendenti a sinistra o a destra).
z Regolare quindi le linee verticali dei segni di centratura nel centro del modello per la regolazione,
in modo che siano nel centro dello schermo.
10. Sul telecomando, premere il tasto [BLANK].
z Questa operazione farà scomparire il modello per la regolazione del Proiettore B, lasciando solo il
modello per la regolazione del Proiettore A (giallo).
11. Mentre si osserva il modello per la regolazione del Proiettore A, eseguire le
regolazioni verticali descritte di seguito.
12.
Premere il tasto [BLANK] del telecomando.
z In questo modo si proietterà di nuovo dal Proiettore B, in modo che siano proiettati i modelli per la
regolazione di entrambi il Proiettore A e il Proiettore B.
3

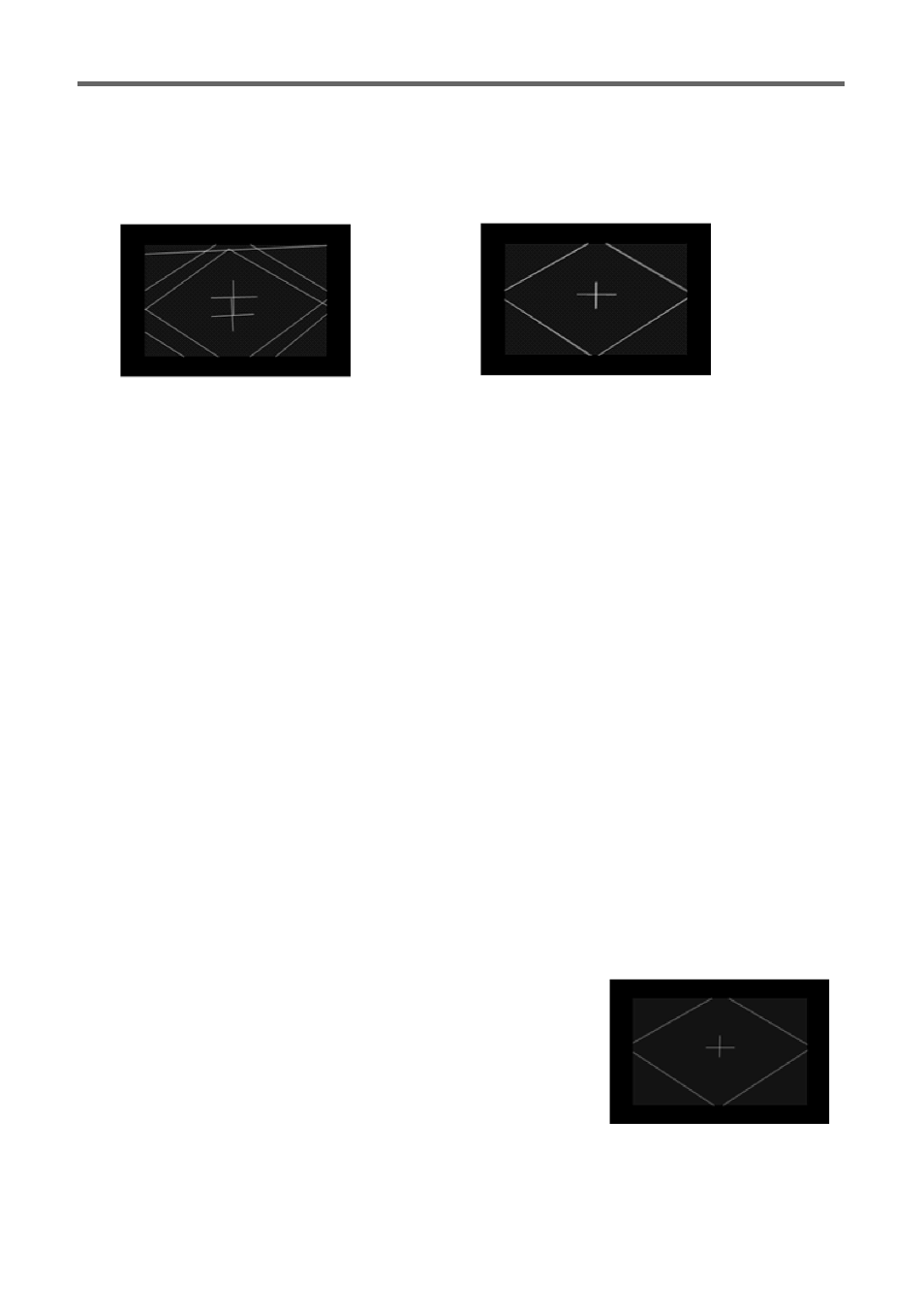

Prima della regolazione Dopo la regolazione
Eseguire i seguenti punti.
Proiettore A : Utilizzare la stessa procedura come quella riportata nel punto 3 per eseguire la
regolazione fine del modello per la regolazione del Proiettore A.
Proiettore B : Utilizzare la stessa procedura come quella riportata nel punto 5 per eseguire la
regolazione fine del modello per la regolazione del Proiettore B.
(1) Regolazione dell’inclinazione verticale del Proiettore A.
(2) Regolare la dimensione dell’immagine del Proiettore A.
I segni di centratura del modello per la regolazione dovranno
essere nel centro dello schermo di proiezione, e il bordo esterno
del modello per la regolazione dovrà essere appena all’esterno
dell’area di proiezione, come mostrato nella figura accanto.
