Preparativi
I-18
6. Dopo aver eseguito la regolazione nella maniera desiderata, premere il tasto [ESC]
del telecomando.
z Questa operazione farà scomparire il modello per la regolazione, e proietterà il menu
“Modellazione immagine”.
7.
Successivamente, eseguire la procedura riportata in “Modellazione dell’immagine
per farla corrispondere allo schermo di proiezione” (pagina I-18).
Importante! Importante! Importante!
z Durante le procedure per la regolazione da questo punto in poi, non cambiare la posizione del
proiettore(i) o dello schermo, ed inoltre non cambiare l’impostazione di zoom o la messa a
fuoco di un proiettore. Se una qualsiasi di queste impostazioni viene cambiata, ritornare al
punto 2 della procedura ed eseguire di nuovo gli altri punti.
Questa è la fase finale della procedura per la regolazione. Qui, si eseguono le regolazioni che modellano
le immagini di proiezione per farle corrispondere allo schermo di proiezione, allo scopo di produrre
un’immagine che non appaia distorta.
Tipi di modellazione
La modellazione dell’immagine di proiezione rende possibile correggere la deformazione trapezoidale
dovuta alla relazione tra lo schermo e i proiettori, e la distorsione dell’immagine causata dalla superficie
di proiezione disuniforme. È possibile selezionare uno dei metodi di modellazione descritti sotto.

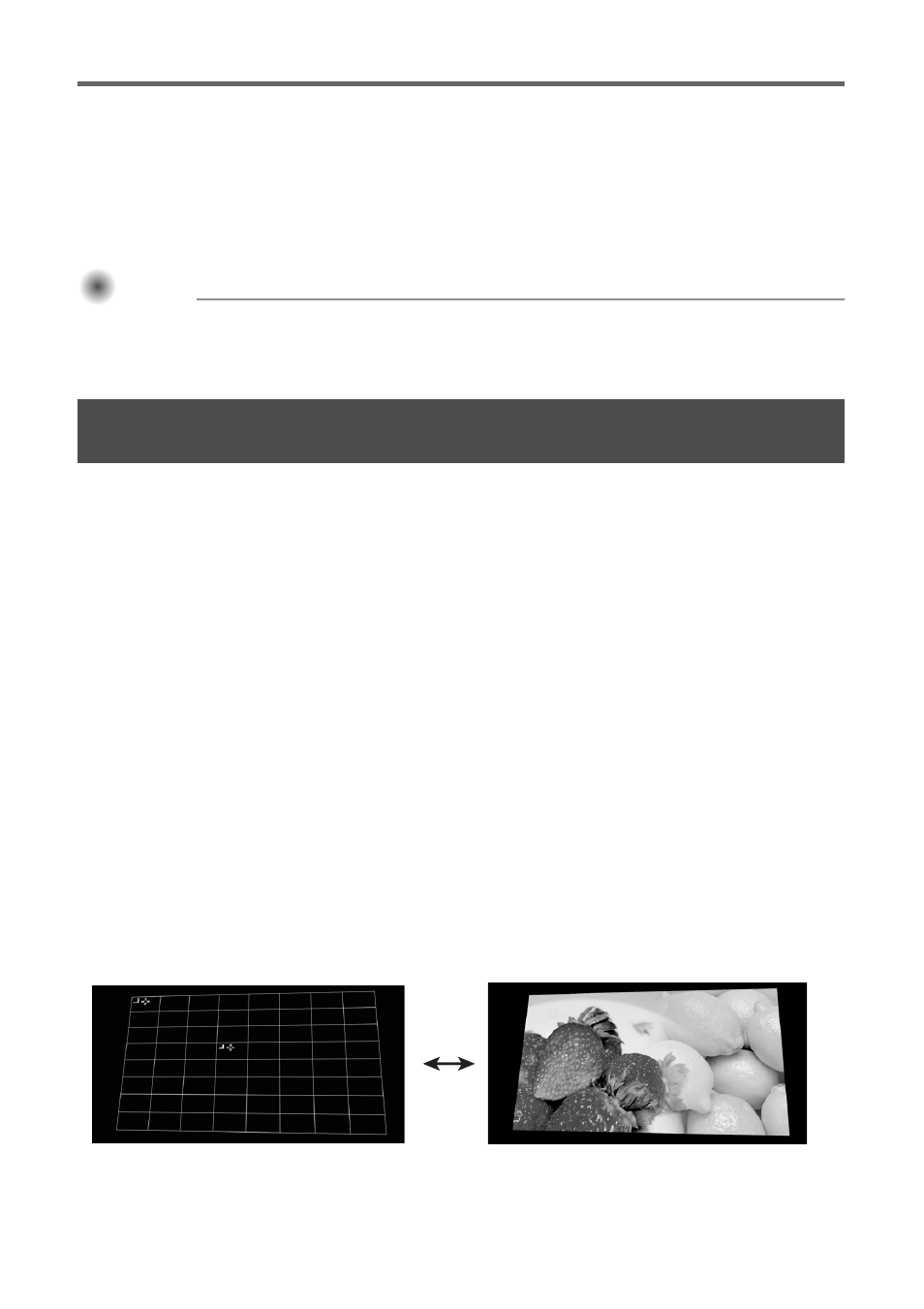

Cambio della visione dell’immagine proiettata durante la modellazione di
un’immagine (tasto [IMAGE])
Mentre si sta eseguendo la modellazione dell’immagine su un’immagine proiettata, è possibile usare il
tasto [IMAGE] per commutare ciclicamente l’immagine proiettata tra la griglia e l’immagine della sorgente
di ingresso.
Modellazione dell’immagine per farla corrispondere allo
schermo di proiezione
Piatto : Questo tipo di modellazione è principalmente per la correzione della distorsione
trapezoidale che si verifica quando si proietta su una superficie piatta.
Cilindro : Questo tipo di modellazione è ottimale per la correzione della distorsione che si verifica
quando si proietta su colonne cilindriche ed altre superfici curve. Sono possibili due opzioni
per la modellazione cilindrica. Cilindro 1 è per modellazioni cilindriche verticali, mentre
Cilindro 2 è per modellazioni cilindriche orizzontali.
Stile libero : Questo tipo di modellazione visualizza una griglia 9 × 9 sullo schermo di proiezione. È
possibile modellare l’immagine spostando le intersezioni delle linee della griglia (fino a 81
punti) in alto, in basso, a sinistra, o a destra. Utilizzare questo tipo di modellazione quando
si proietta su una superficie che presenta irregolarità di uniformità.
Griglia Sorgente di ingresso
